Регулювання світла фар власноруч: точний алгоритм і таблиця нахилів

Чому важлива правильна настройка фар?

Правильна настройка фар формує чітку світлотіньову межу, яка освітлює дорожні знаки, розмітку та край проїжджої частини, не піднімаючи пучок вище безпечного рівня. Неправильний кут приховує перешкоди, сліпить зустрічних і створює дискомфорт для інших учасників руху.

Перевіряйте положення фар після заміни ламп, ремонту елементів підвіски або зміни завантаження автомобіля. Ці фактори зміщують кут нахилу кузова, а отже — напрям світлового потоку.

Нормативна база та легальність в Україні:
В Україні вимоги до головного освітлення регулюються нормами, гармонізованими з ECE R48 (встановлення світлових приладів) та ECE R112/R123 (фари з газорозрядними та LED-джерелами). Праворульні фари без переробки або маски на дорогах України заборонені. Встановлення LED-ламп у рефлекторні фари, розраховані на галоген, заборонено. За невідповідність нормам освітлення можливі штрафні санкції та відмова у проходженні техогляду.

Що потрібно для регулювання фар власноруч: підготовка та інструменти

Точність починається з умов.

Площа та стіна:

• Рівна горизонтальна поверхня без нахилів.
• Вертикальна стіна або ворота без вираженої фактури, на якій добре читається розмітка.
• Відстань від переднього бампера до стіни — 5–10 метрів.

Інструменти:

• Рулетка для вимірювання висоти центру фар і відстані до стіни.
• Рівень для контролю горизонтальності ліній.
• Малярський скотч або маркер для нанесення розмітки.
• Хрестова або шестигранна викрутка — залежно від типу регулювальних гвинтів.

Підготовка автомобіля:

• Тиск у шинах — за нормою виробника.
• Бак із паливом заповнений наполовину або на три чверті.
• Водій на місці, багажник без зайвого вантажу.
• Лампи справні, однакового типу та потужності.
• Ручний коректор фар у положенні «0». Для автомобілів з AFS або автокоректором систему потрібно перевести в нейтральне положення.

Роботу зручніше виконувати в сутінках або в приміщенні з приглушеним світлом — так краще видно межу світлового плями на стіні.

Покрокова інструкція з регулювання світла фар

Методика підходить для більшості автомобілів і не потребує складного обладнання. Налаштовуйте кожну фару окремо, закриваючи другу картоном або щільною тканиною. Використовуйте лише ближнє світло.

Крок 1. Розмітка стіни

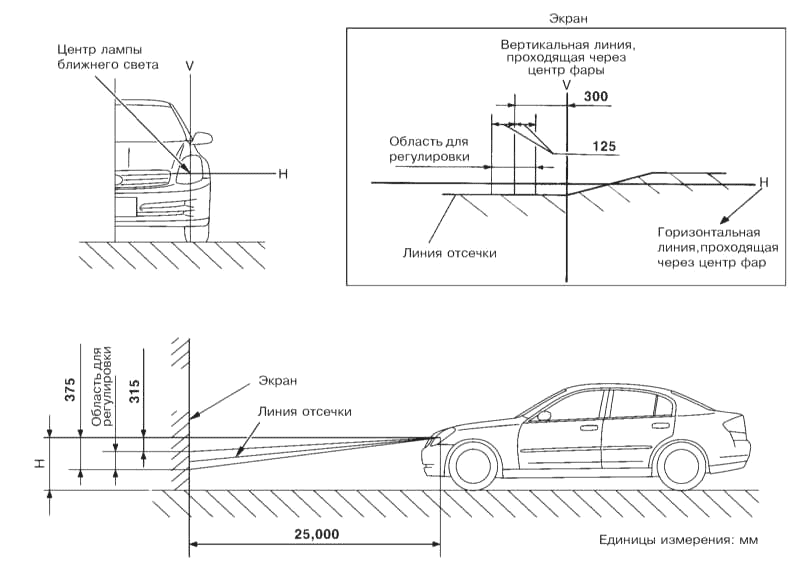

Виміряйте висоту центру лінзи або рефлектора від підлоги. Позначимо її як H. Перенесіть цю лінію на стіну — це базова горизонталь. Потім відмітьте вертикальну лінію по центру автомобіля та дві вертикалі по центрах кожної фари.

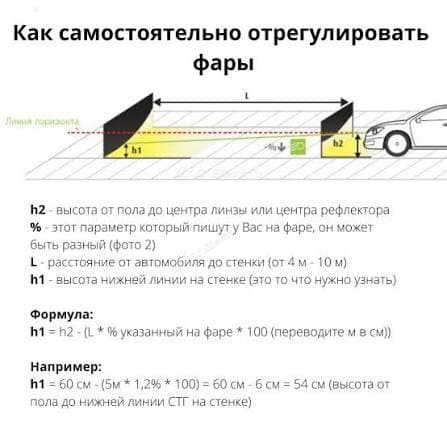

Далі розрахуйте падіння лінії Δh для вибраної відстані до стіни. Для цього використовуйте відсоток нахилу, зазначений на корпусі фари або в документації. Типові значення — 1,0–1,3%, але точне значення уточнюйте за маркуванням.

Формула: Δh = відстань до стіни × відсоток нахилу

Після цього нанесіть на стіну лінію H − Δh. Саме на ній має проходити верхня межа світлового пучка.

Приклад: Якщо відстань до стіни 6 м, а на фарі вказано 1,2%, то Δh = 6 × 1,2% = 7,2 см.
Отже, лінія світлотіньової межі має бути на 7,2 см нижче за висоту центру фари.

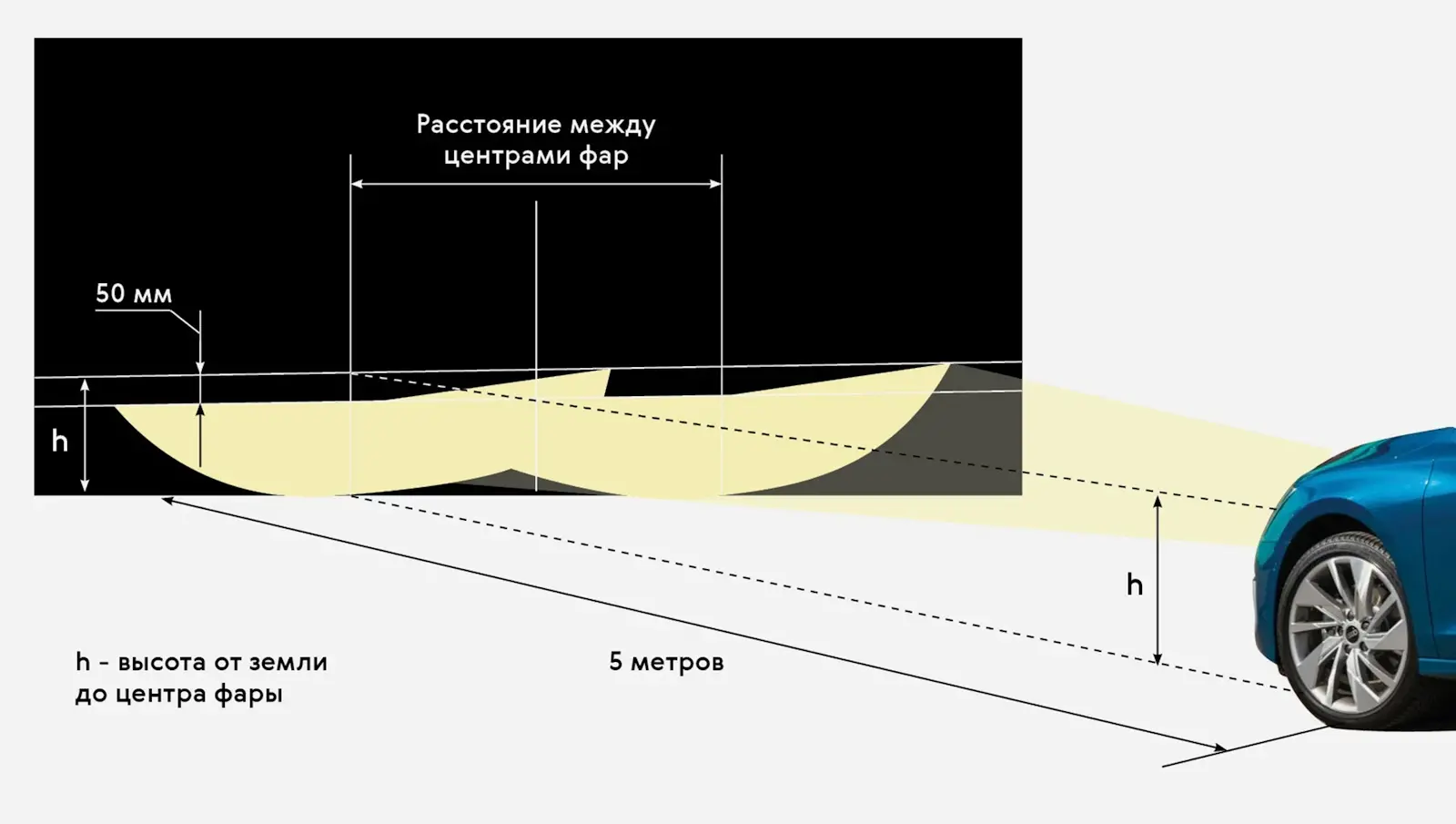

Альтернативна схема A-B-m-n-p: Якщо відсоток нахилу невідомий, можна використати геометричний спосіб. Під’їдьте впритул до стіни, відмітьте центри світлових плям як точки A і B, проведіть через них горизонталь m і вертикаль n по центру відрізка AB. Потім від’їдьте на 5 м і проведіть нижче лінії m лінію p. Зазвичай її опускають мінімум на 5 см, якщо немає інших вказівок в інструкції до автомобіля або фари.

Крок 2. Підготовка світла

Увімкніть ближнє світло. Якщо встановлені галогенні лампи, дайте їм попрацювати кілька хвилин для стабілізації світлового потоку. Закрийте одну фару, щоб світловий плям другої читався чітко.

Крок 3. Вертикальна регулювання

Знайдіть регулювальний гвинт вертикального нахилу — зазвичай він розташований у верхній частині корпусу фари. Обережно повертайте його, спостерігаючи за зміщенням світлотіньової межі на стіні. Верхня межа пучка має співпадати з лінією H − Δh. Пучок не повинен підніматися вище цієї позначки.

Крок 4. Горизонтальна регулювання

Другий гвинт зміщує світловий потік вліво або вправо. Поєднайте вигин світлотіньової межі, тобто «ступіньку», або центр світлового плями з вертикальною лінією, позначеною по центру фари.

Крок 5. Контроль

Відкрийте обидві фари і перевірте симетрію малюнка. Повторно звірте висоту межі та положення «ступінки». Потім виконайте коротку тестову поїздку: знаки та розмітка мають читатися впевнено, а зустрічні водії не повинні сигналити дальнім світлом.

Після заміни ламп, ремонту підвіски або встановлення нових коліс процедуру варто повторити.

Таблиця кутів нахилу світлового пучка

Таблиця показує рекомендоване падіння лінії Δh для стандартних відсотків нахилу. Висота світлотіньової межі на стіні дорівнює H − Δh.

Розраховане падіння лінії для ближнього світла, точне значення уточнюйте за маркуванням фари або мануалом автомобіля.

Особливості регулювання лінзованих фар

Рефлекторні та лінзовані фари:
Лінзована оптика формує більш різку світлотіньову межу та чітку «ступінку», тому регулювання по стіні виходить точнішим. Рефлекторні фари дають більш розмиту межу, і наведення за нею менш точне.

Галогенні лампи достатньо прогріти кілька хвилин перед регулюванням. Ксенонові лампи стабілізуються довше, тому їм також потрібно дати трохи попрацювати. Не змішуйте різні типи ламп в одному автомобілі — це спотворює результат налаштування.

Автокоректор і системи AFS: Якщо автомобіль обладнаний автоматичним коректором або системою AFS, перед регулюванням переведіть систему в нейтральне положення. Для цього часто потрібен діагностичний сканер або сервісний режим у меню автомобіля. Без блокування датчиків рівня кузова ручне налаштування буде неточним.

LED і матричні системи: Для LED-матриць і адаптивних модулів часто потрібне базове налаштування через сканер або спеціальну сервісну процедуру. У таких випадках самостійне регулювання може бути обмежене або взагалі протипоказане.

Праворульні автомобілі: Фари для лівостороннього руху мають дзеркальну асиметрію світлотіньової межі і сліплять зустрічний потік на дорогах України. Без переробки або маски такі фари використовувати не можна.

Після робіт з підвіскою, заміною амортизаторів, пружин або регулювання кутів установки коліс положення фар потрібно перевіряти повторно.

Перевірка результату та типові помилки

Після налаштування перевірте світло на дорозі: дорожні знаки та розмітка мають бути добре видимі, при цьому зустрічні водії не повинні реагувати сигналами. Якщо все спокійно і світло читається комфортно — регулювання виконано правильно.

Поширені помилки:

• Підняття межі вище норми «для дальності» — це сліпить зустрічних.
• Неправильний розрахунок Δh — якщо змінюється відстань до стіни, падіння потрібно перерахувати заново.
• Ігнорування тиску в шинах і завантаження — вони безпосередньо впливають на кут кузова.
• Регулювання двох фар одночасно — пучки накладаються, і малюнок читається гірше.
• Використання коректора замість механічних гвинтів — коректор не замінює базове налаштування.
• Зношена підвіска — просіли пружини та розбиті опори спотворюють положення фар.
• Неправильне встановлення лампи — навіть хороше регулювання не врятує, якщо лампа стоїть криво.

Коли регулювання не допоможе:

• Світлотіньова межа «плаває»
• Немає чіткої «ступінки»
• Регулювальні гвинти вже в упорі
• Після налаштування світло все одно сліпить або не освітлює дорогу

У таких випадках потрібно перевіряти посадку лампи, кріплення фари, стан відбивача, лінзи та підвіски. Іноді потрібен не регулювання, а ремонт або заміна оптики.
