Ознаки несправності клапана PCV (КВКГ): діагностика, перевірка та рішення

Клапан вентиляції картерних газів — важливий елемент системи двигуна, який регулює тиск у картері та впливає на якість роботи мотора. При його несправності можуть з’явитися підвищена витрата масла, нестабільні оберти холостого ходу та синій дим із вихлопної труби. У статті розглянуто основні симптоми, методи безпечної діагностики та рекомендації щодо подальших дій.

Основні ознаки несправності клапана картерних газів

Несправний клапан PCV проявляється комплексом симптомів, пов’язаних із порушенням тиску в картері та складом паливно-повітряної суміші. Нижче наведено ключові ознаки та пояснення їх виникнення.

Підвищена витрата масла — базовий симптом засмічення або заклинювання клапана. Масло затягується у впускний тракт і згорає в камерах, свічки покриваються масляним нагаром. Рекомендується перевірити впускний колектор на сліди масла та оцінити стан свічок запалювання. Типовий поріг проблеми — витрата понад 500 мл на 1000 км при справних сальниках і кільцях.

Плаваючі оберти та вібрація на холостому ходу — наслідок заклинювання клапана в відкритому положенні. PCV працює як вакуумна витік, порушуючи баланс повітря. При знятті шланга від клапана на працюючому двигуні якість холостого ходу змінюється, якщо мотор працює рівніше, клапан може бути несправним. Проявляється при розрідженні у впуску близько 50–70 кПа на холостому ходу.

Сизий або синій дим із вихлопної — масло потрапляє в камери згоряння через несправний тракт вентиляції. Блакитний дим особливо помітний при розгоні або після тривалого простою. Огляньте впускний колектор: надлишок масла може свідчити про проблему.

Чорний дим — ознака перенасичення суміші через порушення дозування повітря та картерних газів. Засмічений клапан може впливати на потік, і ЕБУ компенсує відхилення збільшенням подачі палива. Паливні корекції (LTFT) вище +15% при нормі ±10% можуть свідчити про проблему.

Свист або шипіння під капотом — високочастотний звук, пов’язаний із пошкодженою діафрагмою, заклинюванням клапана або підсмоктуванням через шланги. Прослухайте на холостому ходу та обережно пережміть PCV-шланг: зміна шуму допоможе локалізувати джерело.

Масло в патрубках впуску та на дросельній заслінці — результат некоректної сепарації картерних газів. Маслоочисник може не справлятися, масляний туман проходить далі й осідає на деталях впуску. Типово для систем із інтегрованим маслоочисником у кришці ГБЦ (наприклад, VAG, BMW N-серії).

Масляні підтіки з-під сальників — надлишковий тиск у картері може виштовхувати ущільнення колінвала та розподільного валу. Якщо помітні свіжі сліди масла навколо сальників при справній прокладці клапанної кришки, варто перевірити вентиляцію. При знятті маслозаливної кришки тиск у картері має створювати легкий потяг всередину, а не викид газів назовні.

Помилка двигуна (Check Engine) — можливі коди P0171/P0172 (бідна/багата суміш) та пропуски запалювання. Підсмоктування повітря через несправний клапан впливає на паливні корекції, ЕБУ фіксує відхилення. Короткострокові корекції (STFT) вище ±15% можуть вказувати на проблему.

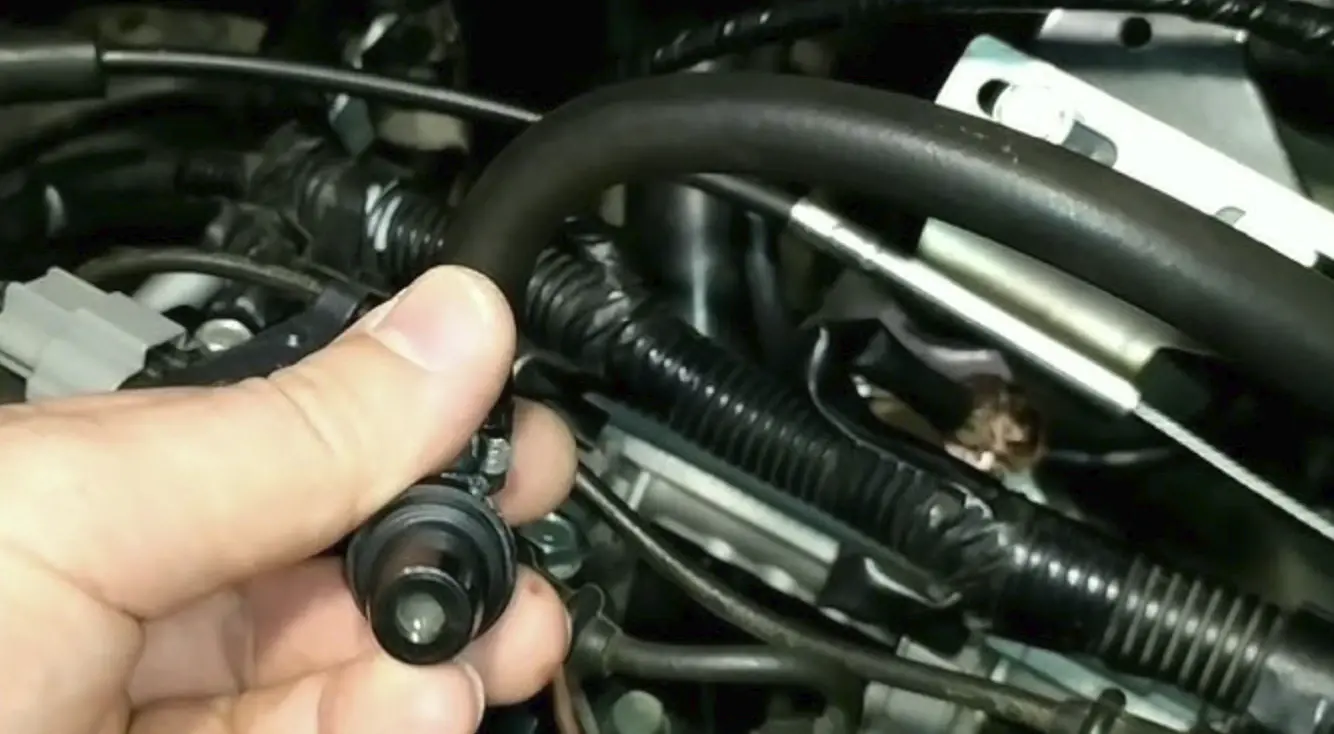

Що таке клапан вентиляції картерних газів (КВКГ) і навіщо він потрібен

Клапан вентиляції картерних газів (КВКГ, PCV) — елемент системи, що регулює видалення газів із картера двигуна. Його завдання — стабілізувати тиск у картері та направляти гази у впускний колектор для допалювання, що знижує викиди в атмосферу та захищає ущільнення мотора.

Принцип роботи базується на розрідженні у впускному колекторі. На холостому ходу розрідження високе (приблизно 50–70 кПа), клапан обмежує потік газів. Під навантаженням розрідження знижується (приблизно 20–40 кПа), клапан відкривається сильніше, пропускаючи більше газів. Це автоматичний баланс за вакуумом колектора.

Всередині клапана знаходиться робочий елемент — плунжер (у пружинних клапанах) або діафрагма/мембрана (у сучасних інтегрованих вузлах) з пружиною. Пружина утримує елемент у закритому положенні при малому вакуумі, при збільшенні розрідження елемент переміщується, відкриваючи канал. Так клапан регулює потік залежно від режиму роботи двигуна.

Функції клапана: знижувати тиск у картері, зменшувати викиди масляного туману у впуск, підтримувати коректну паливно-повітряну суміш і захищати сальники від виштовхування. Справний клапан сприяє подовженню ресурсу мотора та зниженню витрати масла.

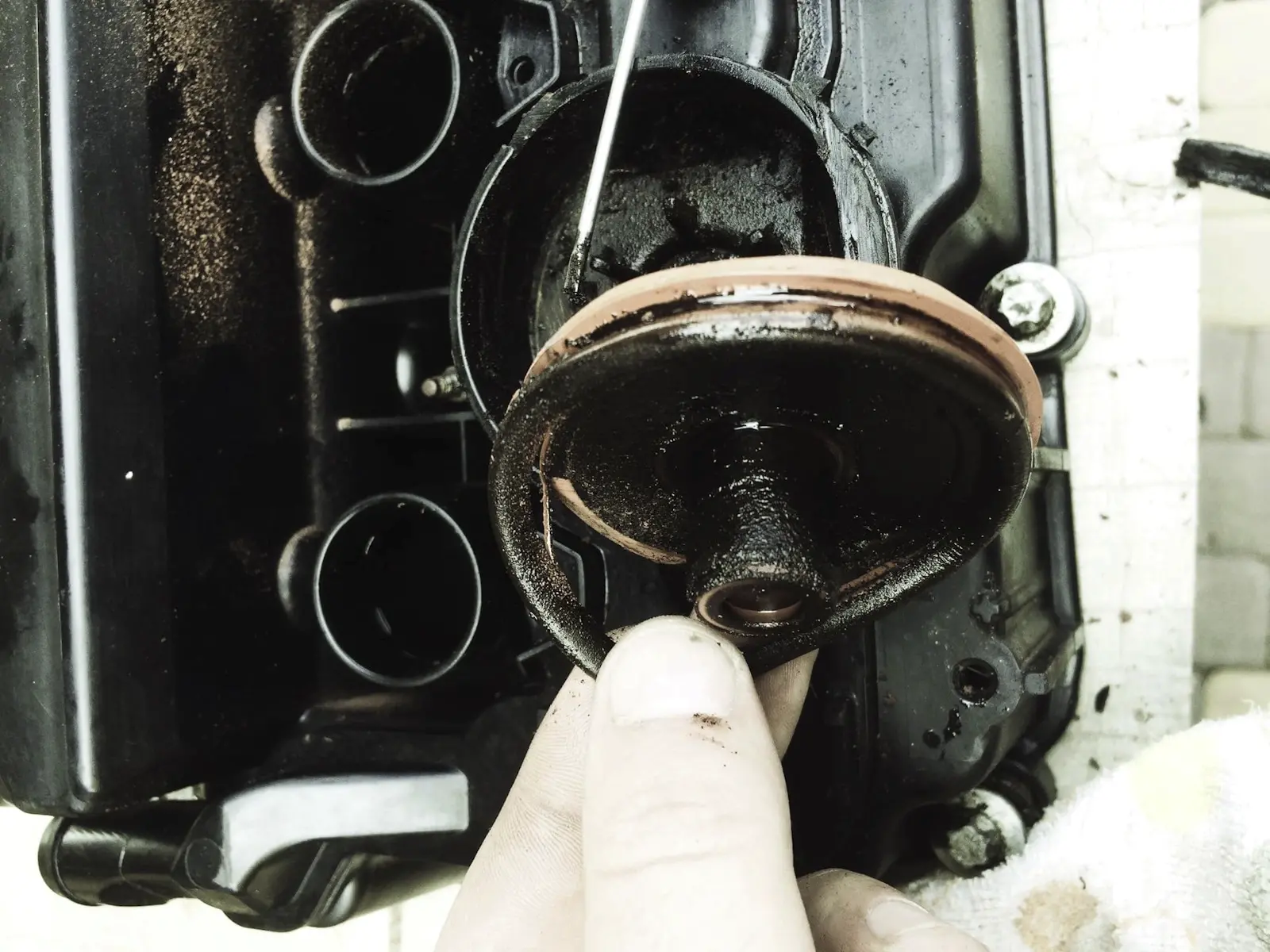

Чому клапан КВКГ виходить з ладу: основні причини

Основні причини несправності — зношення та старіння матеріалів. Мембрана втрачає еластичність, пружина слабшає, корпус може деформуватися під впливом температури та вібрації. Засмічення каналів і патрубків масляним нагаром погіршує рухливість елементів і порушує герметичність.

Розрив мембрани відбувається через циклічні навантаження та агресивний вплив картерних газів. При втраті цілісності клапан перестає дозувати потік, виникає постійне підсмоктування повітря. Ресурс мембрани залежить від умов експлуатації і може становити від 50 до 100 тис. км.

Ослаблення або поломка пружини призводить до заклинювання клапана у відкритому або закритому положенні. У відкритому положенні виникає надлишкове підсмоктування повітря та плаваючі оберти, у закритому — підвищення тиску в картері та масляні підтіки.

Засмічення каналів маслом і нагаром уповільнює або блокує рух плунжера. Часто пов’язано з рідкою заміною масла, використанням неякісних мастил або експлуатацією на коротких поїздках, коли мотор не прогрівається до робочої температури. Масло з високою зольністю прискорює утворення відкладень.

Потрапляння пилу через негерметичний сапун прискорює знос ущільнень клапана і дряпає робочі поверхні. Рекомендується регулярно перевіряти стан повітряного фільтра і сапуна.

Використання агресивних миючих засобів при чищенні може пошкодити гумову мембрану та пластикові елементи корпусу. Слід застосовувати лише рекомендовані очисники без хлору та сильних розчинників (детальніше в розділі «Чищення або заміна»).

Зношення двигуна збільшує об’єм картерних газів. Зношені поршневі кільця пропускають гази з камери згоряння в картер, перевантажуючи систему вентиляції і прискорюючи відмову клапана. У таких випадках заміна клапана може дати тимчасовий ефект, проблема повернеться без усунення основної причини.

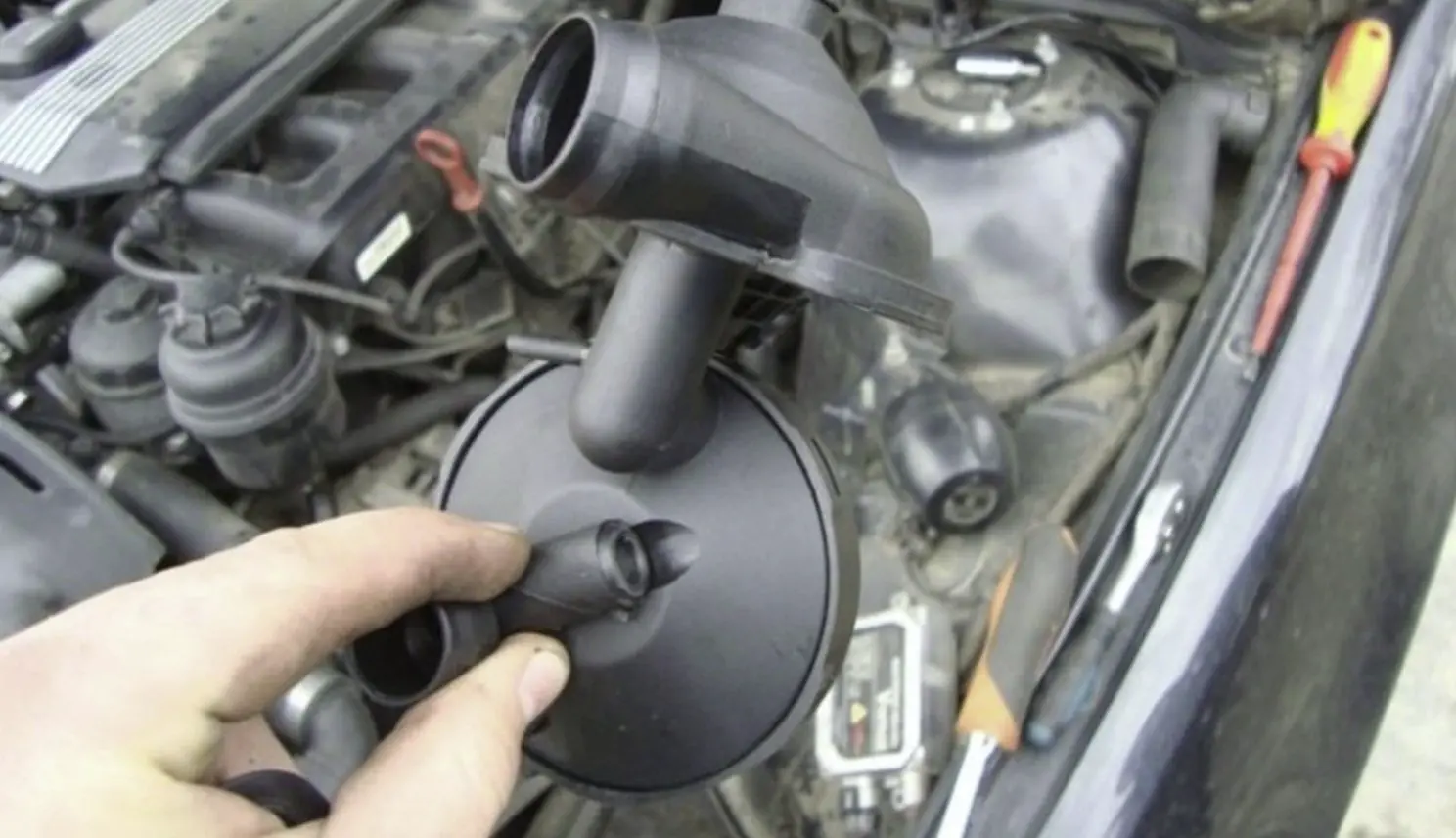

Як перевірити клапан вентиляції картерних газів: проста діагностика

Швидка діагностика власноруч зводиться до оцінки розрідження та герметичності тракту. Справний клапан PCV при стабільному розрідженні у впуску дозує потік картерних газів, а мембрана утримує тиск, не допускаючи зайвого повітря в двигун.

Візуальний огляд і перевірка стану

Перевірте корпус клапана, патрубки та з’єднання на тріщини, деформації та сліди масла. Підсмоктування повітря через пошкоджені шланги порушує роботу системи. Переконайтеся, що хомути затягнуті, а гумові деталі не затверділи. Рясні масляні відкладення в патрубках свідчать про проблему сепарації або засмічення маслоочисника.

Тест пальцем на розрідження (з обережністю)

На прогрітому двигуні на холостому ходу обережно зніміть клапан PCV і закрийте вхідне отвір пальцем. Справний клапан створює відчутний вакуум і чутне шипіння, після відпускання пальця холостий хід повертається до норми. Цей тест потребує обережності і залежить від конструкції двигуна. Значення розрідження близько 50–70 кПа можуть слугувати орієнтиром, але точні параметри залежать від моделі автомобіля.

Тест на потряхування (для механічних клапанів)

При вимкненому двигуні зніміть клапан і обережно потрясіть його. Справний механічний клапан має видавати дребезжачий звук — це означає вільний хід внутрішнього елемента (плунжера). Відсутність звуку може свідчити про заклинювання. Цей тест застосовний лише до пружинних/механічних клапанів, сучасні діафрагмові інтегровані вузли (наприклад, BMW N-серії, VAG TSI) не дребезжать — для них важливіше перевірка мембрани та герметичності.

Тест мембрани (для діафрагмових клапанів)

Якщо конструкція клапана має порт вентиляції, піднесіть легку тканину або серветку до порту на працюючому двигуні. Тканина має колихатися, але не прилипати постійно. Якщо тканина утримується, а дим тягнеться безперервно, мембрана може бути пошкоджена.

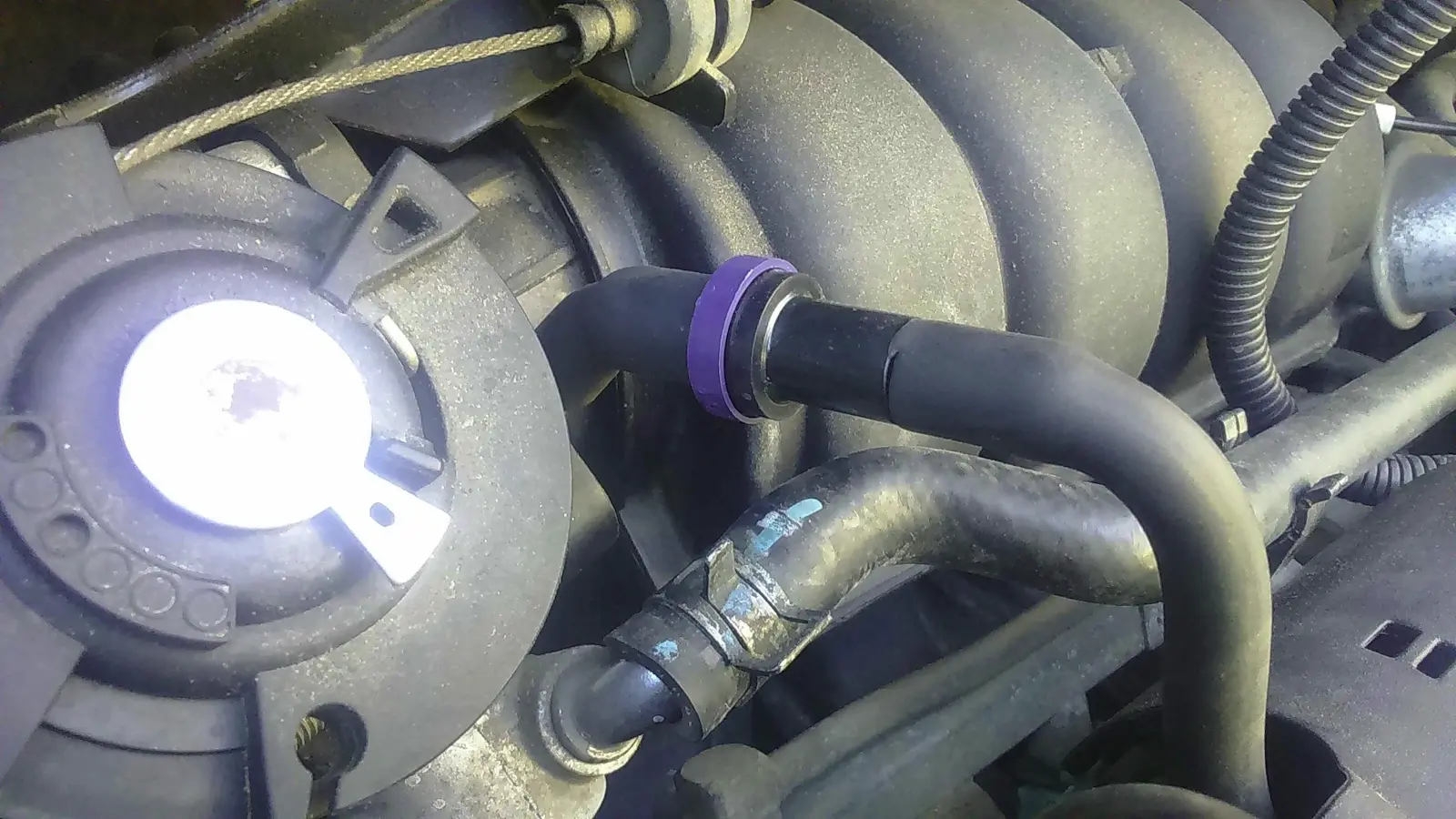

Перевірка реакції клапана на зміну навантаження

На холостому ходу обережно натисніть педаль газу і відпустіть. Мембрана справного клапана швидко реагує на зміну розрідження без свисту та провалів. Чутний свист при перегазовці може вказувати на пошкодження діафрагми або підсмоктування повітря.

Перевірка масла у впускному тракті

Огляньте внутрішню поверхню патрубка між клапаном і впускним колектором. Рясні масляні відкладення можуть свідчити про некоректну роботу маслоочисника або клапана. Допустимий тонкий наліт, шар понад 1 мм або наявність калюж масла — ознака проблеми.

Оцінка тиску в картері (з обережністю)

Оцінка тиску в картері через маслозаливну горловину потребує обережності. При вимкненому двигуні перевірте напрямок потоку повітря: легкий потяг всередину — норма, сильний викид газів назовні або запах вихлопу можуть свідчити про надлишковий тиск, викликаний засміченням клапана або маслоочисника. Не рекомендується знімати маслозаливну кришку на працюючому двигуні без відповідних заходів безпеки та знань.

Діагностика за OBD-II

Підключіть діагностичний сканер і перевірте паливні корекції. Короткострокові корекції (STFT) у межах ±10% вважаються нормою, значення понад ±15% можуть вказувати на підсмоктування повітря або порушення суміші. Довгострокові корекції (LTFT) також орієнтовно ±10%, перевищення +15% свідчить про компенсацію підсмоктування, а зниження нижче -15% — про перенасичення через засмічення. Коди помилок P0171 (бідна суміш), P0172 (багата суміш) і пропуски запалювання P030X можуть бути пов’язані з проблемами вентиляції картера. Однак діагноз потребує комплексної оцінки.

Короткий чек-лист діагностики

1. Візуальний огляд корпусу та патрубків.
2. Тест «палець/вакуум» на холостому ходу (орієнтовно 50–70 кПа, з урахуванням особливостей двигуна).
3. Коротка перегазовка з прослуховуванням свисту.
4. Потряхування механічного клапана (за наявності).
5. Тест мембрани на розрідження (за наявності).
6. Перевірка масла у впускному тракті (тонкий наліт допустимий, калюжі масла — ні).
7. Оцінка тиску в картері через маслозаливну горловину (без зняття кришки на працюючому двигуні).
8. OBD-сканування STFT/LTFT (орієнтир ±10%).

Помилки та ризики при самостійній перевірці

На багатьох сучасних моторах (наприклад, VAG TSI, BMW N-серії) клапан PCV інтегрований у кришку ГБЦ, а штуцери виконані з крихкого пластику. Не застосовуйте силу при знятті шлангів — пошкодження штуцера може вимагати заміни всієї кришки.

Ненадійно затягнуті хомути або пошкоджені шланги після збирання створюють витік повітря, що може маскувати справність клапана або викликати нові симптоми. Після збирання рекомендується перевірити холостий хід і параметри паливних корекцій.

Використання невідповідних розчинників, наприклад хлорованих очисників або carb cleaner з ацетоном, може зруйнувати мембрану та корпус клапана. Якщо після чищення клапан заклинив або тріснув, це може бути наслідком агресивного розчинника і вимагатиме заміни деталі.

Ігнорування зносу двигуна може призвести до повторення симптомів після заміни клапана. Знос поршневих кілець і підвищений blow-by збільшують навантаження на систему вентиляції. У таких випадках рекомендується комплексна діагностика стану двигуна.

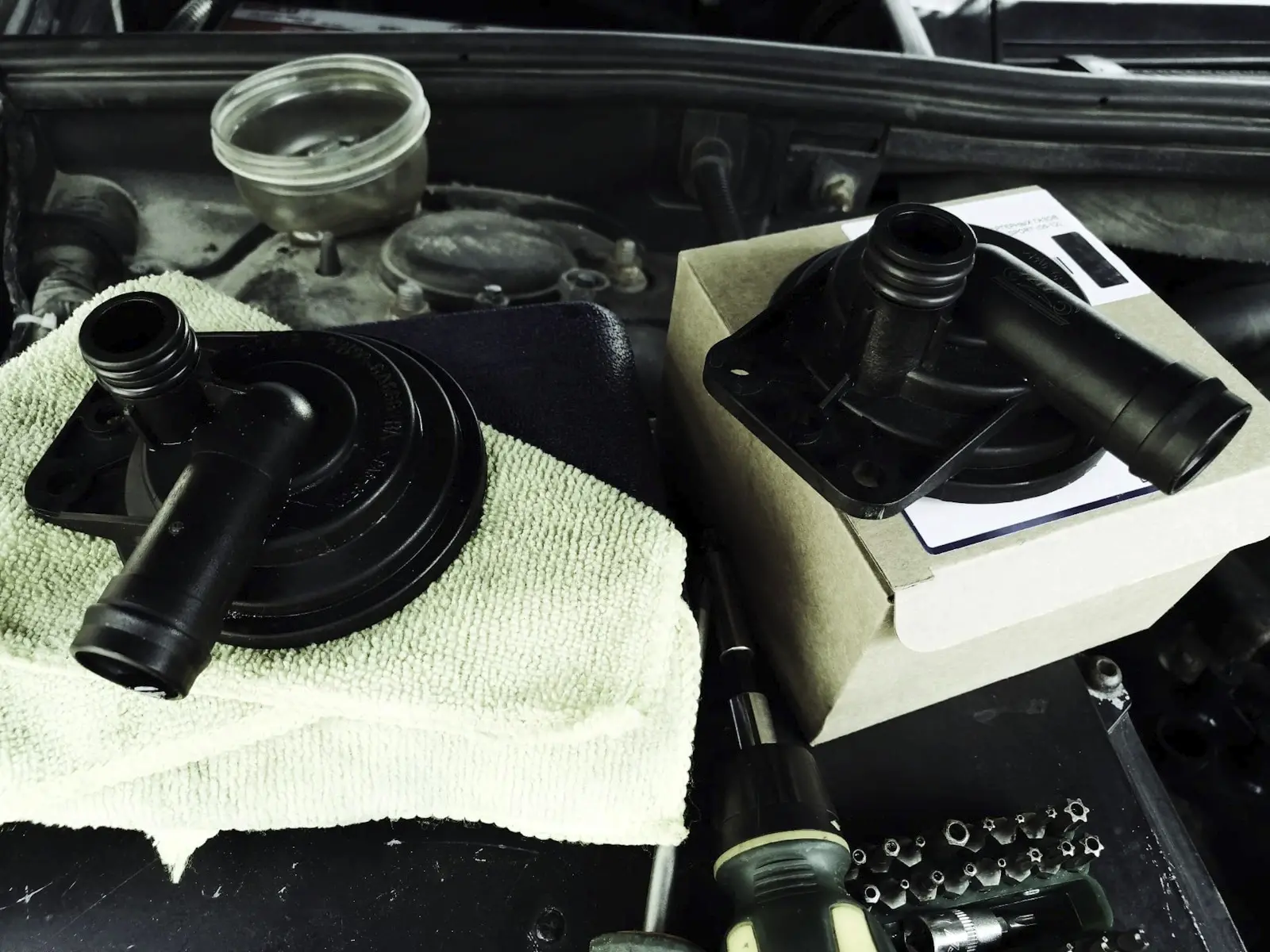

Що робити при несправності: чищення, заміна та профілактика

Чищення або заміна: критерії вибору

Чищення клапана допустиме при легкому засміченні без пошкоджень корпусу та мембрани. Для очищення використовуйте ізопропіловий спирт або мінеральні спирти, які безпечні для гумових ущільнень. Очисник карбюратора без хлору також підходить для видалення масляного нагару. Уникайте хлорованих розчинників, сильних кислот і лугів — вони руйнують EPDM-гума та пластик корпусу. Carb cleaner з ацетоном не рекомендується через ризик пошкодження гуми.

Процес чищення: зніміть клапан, промийте внутрішні канали та робочий елемент в очиснику, продуйте стисненим повітрям, дайте висохнути. Після збирання перевірте роботу на двигуні. Якщо симптоми зберігаються, клапан слід замінити.

Заміна обов’язкова при таких станах:

• розрив або тріщини мембрани,
• поломка або ослаблення пружини,
• тріщини або деформація корпусу,
• постійний свист або шипіння під навантаженням,
• підвищення тиску в картері після чищення,
• масло у впуску, що зберігається після промивання системи.

При заміні рекомендується перевірити супутні елементи: сапун, маслоочисник, патрубки та ущільнення. Замініть пошкоджені шланги і затягніть хомути. Якщо маслоочисник забитий, очистіть або замініть його одночасно з клапаном.

Оцінка ризиків і безпеки експлуатації при несправності клапана

Експлуатація автомобіля з несправним клапаном вентиляції картерних газів можлива в короткостроковій перспективі, але пов’язана з ризиками:

• Надлишковий тиск у картері може виштовхувати масло через сальники, викликаючи витоки та пошкодження ущільнень.
• Масло, що потрапляє у впускний тракт, забруднює дросельну заслінку та датчик масової витрати повітря, що погіршує роботу двигуна та збільшує витрати на ремонт.
• Плаваючі оберти знижують комфорт і безпеку керування.

При виражених симптомах, таких як значний масложер, синій дим або поява кодів помилок, рекомендується якнайшвидше звернутися до фахівців для діагностики та ремонту. Тривала експлуатація з несправним клапаном може призвести до серйозних пошкоджень двигуна.

Якщо симптоми погіршуються або з’являються додаткові ознаки, що впливають на безпеку (наприклад, нестабільна робота двигуна, сильний дим, запах вихлопу в салоні), слід припинити рух і викликати евакуатор.

Дії, що потребують професійного обладнання та досвіду

Для точної діагностики клапана вентиляції картерних газів та пов’язаних систем необхідні спеціальні інструменти та досвід:

• Вимірювання розрідження у впускному колекторі за допомогою вакуумметра.
• Перевірка герметичності системи вентиляції з використанням димогенератора або манометра.
• Діагностика параметрів роботи двигуна через OBD-II з аналізом паливних корекцій і кодів помилок.
• Комплексна перевірка стану маслоочисника, сапуна та патрубків.
• Заміна клапана та супутніх елементів з урахуванням конструкції конкретного двигуна.

Самостійне виконання цих процедур без необхідного обладнання та знань може призвести до помилок у діагностиці та пошкодження компонентів.

Рекомендації щодо подальших дій при підозрі на несправність клапана

При появі симптомів, що вказують на можливу несправність клапана вентиляції картерних газів, рекомендується:

• Виконати безпечні первинні перевірки, описані в розділі діагностики.
• Уникати самостійних втручань, що потребують розбирання або роботи з електрообладнанням без відповідної кваліфікації.
• Звернутися на спеціалізоване СТО для комплексної діагностики та ремонту, особливо при наявності кодів помилок або виражених симптомів.
• При погіршенні стану автомобіля або появі небезпечних ознак припинити рух і викликати евакуатор.
