Як перевірити котушку запалювання: 4 способи для самостійної діагностики

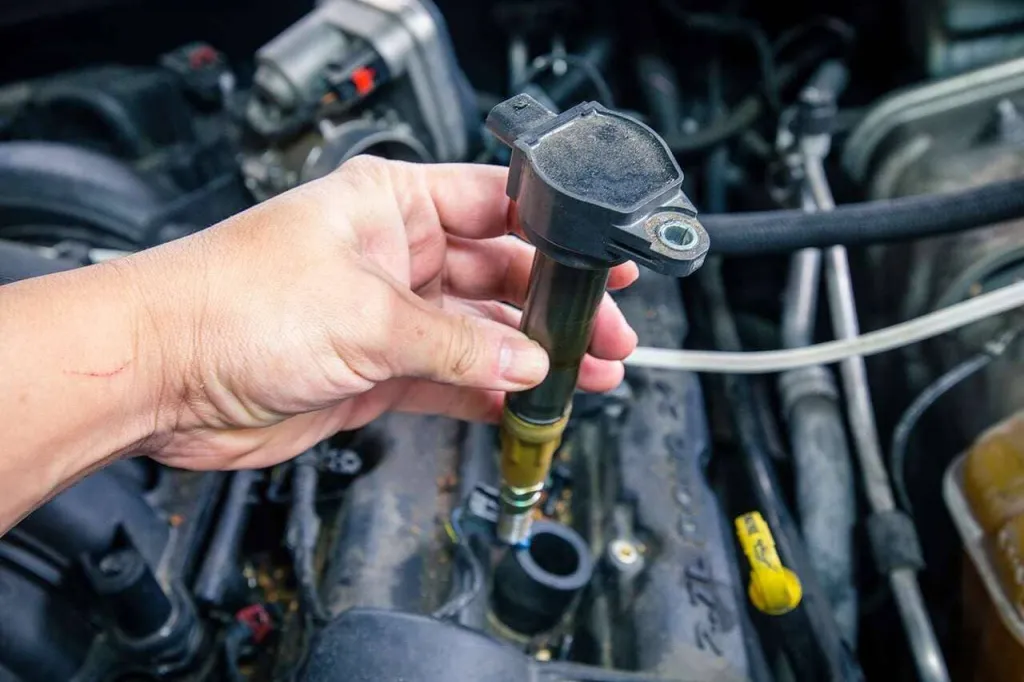

Котушка запалювання перетворює 12 вольт бортової мережі на високу напругу, необхідну для іскроутворення в циліндрі. Нижче наведено чотири практичні методи діагностики, безпечні для виконання в гаражі без спеціального обладнання.

Коли потрібна перевірка котушки запалювання: основні симптоми

Перевірка необхідна при нестабільній роботі двигуна: пропусках запалювання, провалах потужності, ускладненому запуску. Ці ознаки свідчать про пропуски запалювання в одному або кількох циліндрах і призводять до зростання витрати палива через несгоріле бензин.

Ключові симптоми:

• Пропуски і вібрації на холостих обертах – один циліндр не працює, двигун «трясеться».
• Втрата потужності і провали при розгоні – автомобіль не тягне, особливо під навантаженням.
• Ускладнений запуск у вологу погоду – тріщини в ізоляції котушки пропускають струм на масу.
• Горить або миготить Check Engine, коди P0300–P030X – ЕБУ зафіксував пропуски запалювання (P0300 – випадкові, P0301–P0304 – конкретний циліндр).
• Ривки під час руху, нестабільність під навантаженням – котушка «плаває» через температуру або вібрацію.
• Хлопки в випуску, запах несгорілого палива – суміш догорає в каталізаторі, що загрожує його перегрівом.

Чи можна їздити з несправною котушкою?
При миготінні Check Engine – припиніть рух і забезпечте буксирування: несгоріле паливо потрапляє в каталізатор, де температура сот перевищує робочу норму. При постійному CEL – допустимий щадний режим (без різких прискорень, до 80 км/год) і діагностика найближчими 1–3 днями. Тривала експлуатація призводить до розрідження масла (бензин стікає в картер) і пошкодження свічок.

Підготовка до діагностики котушки запалювання

Перед перевіркою заглушіть двигун, зніміть «мінус» з АКБ і забезпечте вентиляцію гаража (пари бензину + іскра = пожежонебезпечно). Підготуйте інструменти: діелектричні рукавички, мультиметр (режим Ω), контрольну лампу 12 В, набір головок (зазвичай 10 або 8 мм для болтів кріплення), діелектричні щипці для зняття високовольтного проводу, сервісний мануал або VIN-дані для перевірки норм опору.

Правила безпеки:

1. Не торкайтеся високовольтних частин на працюючому двигуні – висока напруга небезпечна для життя і здоров’я, суворо дотримуйтесь заходів безпеки.
2. Не паліть і не використовуйте відкритий вогонь поруч із двигуном.
3. Працюйте в сухих рукавичках, вологі руки + висока напруга = гарантований удар струмом.
4. Надійно зафіксуйте автомобіль на ручному гальмі, важіль КПП – у нейтральне положення.
5. Вимкніть подачу палива перед іскровим тестом, щоб не залити каталізатор.

Чого не можна робити:

• Не знімайте роз’єм або високовольтний провід на заведеної двигуні.
• Не довго крутіть стартер зі знятою свічкою (ризик залити циліндри).
• Не використовуйте «контрольку» на сучасних COP – високий ризик пошкодити електроніку ЕБУ.

Швидкий алгоритм діагностики: з чого почати

Послідовність дій допомагає локалізувати проблему без зайвих замін:

1. Зчитайте коди помилок – підключіть OBD-сканер, запишіть P030X (де X – номер циліндра). Якщо коду немає, але пропуски є – дивіться лічильники пропусків (Mode $06).
2. Локалізуйте циліндр – код P0302 вказує на 2-й циліндр, якщо код випадковий (P0300) – переходьте до swap-тесту.
3. Заміна котушки (swap test) – поміняйте котушку з проблемного циліндра на сусідній, очистіть коди, проїдьте 10–15 хвилин. Якщо код «переїхав» – котушка несправна.
4. Перевірка свічки і наконечника – якщо код не «переїхав», викрутіть свічку: чорний нагар, масло, ерозія електрода – замініть свічку і повторіть тест.
5. Вимір опору мультиметром – якщо візуально все в порядку, виміряйте первинну і вторинну обмотки (див. розділ «Мультиметр»).
6. Осцилограф або сервіс – якщо всі тести в нормі, але пропуски залишаються – потрібен осцилограф для перевірки форми імпульсу або діагностика проводки та ЕБУ.

Маркер зупинки: миготливий Check Engine – негайно припиніть рух.

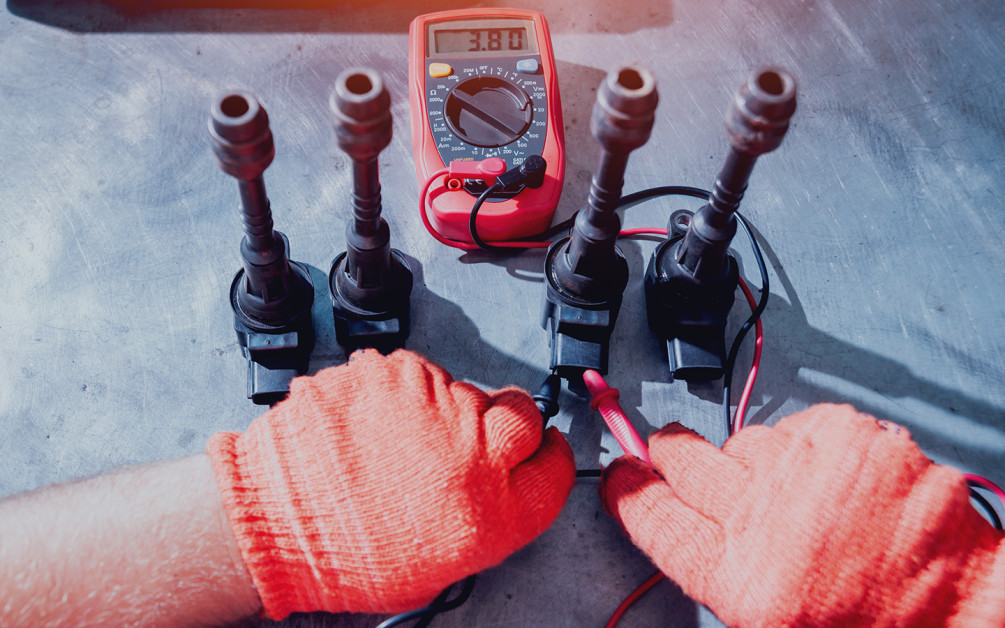

Як перевірити котушку запалювання мультиметром: покрокова інструкція

Перевірка мультиметром виявляє обрив або коротке замикання в обмотках через вимір опору. Метод працює для класичних котушок і частково для COP (індивідуальних), у деяких COP зі вбудованим комутатором вторинна обмотка недоступна для DC-вимірювання через діоди або IGBT.

Кроки:

1. Обесточте автомобіль: зніміть «мінус» АКБ, від’єднайте роз’єм котушки. За потреби викрутіть болти кріплення і зніміть котушку.
2. Візуальний огляд: перевірте корпус на тріщини, нагар, сліди масла. Тріщина = гарантована витік струму.

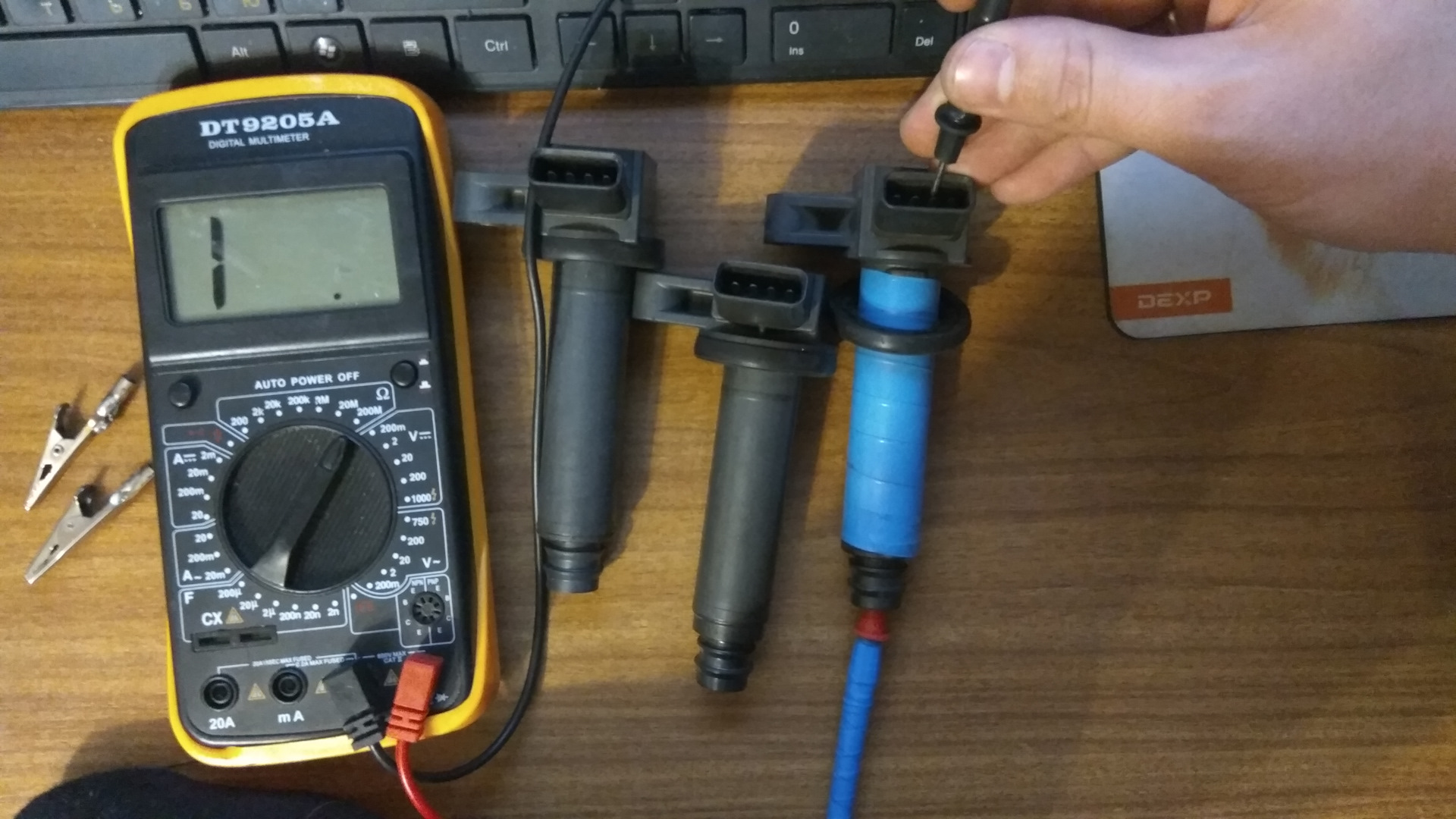

3. Виміряйте первинну обмотку: переведіть мультиметр у режим Ω (200 Ом), прижміть щупи до силових контактів (зазвичай позначені «+» і «–» або «BAT» і «IGN»). Норма: 0,3–2 Ом при 20°C (залежить від типу котушки). Обрив (∞ Ом) або КЗ (0 Ом) – несправність. Примітка: при значеннях <1 Ом враховуйте опір щупів (зазвичай 0,2–0,5 Ом) – обнуліть прилад дотиком щупів.
4. Виміряйте вторинну обмотку: переключіть мультиметр на 20 кОм, один щуп – на високовольтний вивід, другий – на масовий контакт (або корпус котушки). Норма: 5–20 кОм (уточнюйте за мануалом). Якщо показники поза діапазоном ±20% від норми – котушка під заміну.
5. Тест під нагрівом (опціонально): прогрійте котушку феном до 60–80°C і повторіть виміри. Плаваючі дефекти (мікотріщини, міжвиткові замикання) проявляються при температурі.

Типова розпіновка COP (3-пін і 4-пін):

• BAT – живлення +12 В (зазвичай червоний або рожевий провід).
• IGN/IGT – керуючий сигнал від ЕБУ (зазвичай чорний або зелений).
• GND – маса (чорний провід або корпус).
• HV – високовольтний вивід (центральна башта або пружина).

Примітка: розпіновка відрізняється за моделями – звіряйте за електричною схемою.

Обмеження методу: на COP зі вбудованим комутатором вбудовані діоди блокують DC-струм, тому вторинку коректно не виміряти. У таких випадках орієнтуйтеся на первинну обмотку, візуальний огляд і метод заміни.

Примітка: Діапазони взяті з сервісних мануалів OEM (Toyota TIS 2018 вказує 0,37–0,51 Ом для первинки на Camry/Lexus 2.5L, VAG SSP 342 для Audi/VW 2.0 TFSI – 0,5–1,5 Ом для первинної і 8–15 кОм для вторинної обмотки, 2015) та стандарту SAE J973 (2002, базовий референс). Актуальні дані для конкретної моделі – у сервісному мануалі.

Перевірка котушки запалювання без спеціальних приладів

Метод перестановки (swap test)

Метод підходить для автомобілів з індивідуальними котушками (COP) і не потребує приладів. Якщо котушка несправна, код помилки «переміститься» разом із нею.

Порядок дій:

1. Визначте проблемний циліндр за кодом P030X – наприклад, P0302 вказує на 2-й циліндр.
2. Поміняйте котушки місцями – зніміть котушку з циліндра X і з сусіднього циліндра Y, поміняйте їх місцями. Очистіть коди помилок через OBD-сканер.
3. Перевірте результат – проїдьте 10–15 хвилин у звичайному режимі, включаючи розгін. Якщо код «переїхав» на циліндр Y – котушка несправна, якщо код залишився на X – проблема у свічці, проводці або компресії.

Попередження:

• Не плутайте котушки між банками на V-подібних моторах без маркування (права і ліва ГБЦ можуть мати різні артикули).
• Не роняйте котушку – керамічна ізоляція крихка.
• Перевіряйте фіксацію роз’ємів – слабкий контакт дає ті ж симптоми, що й несправна котушка.

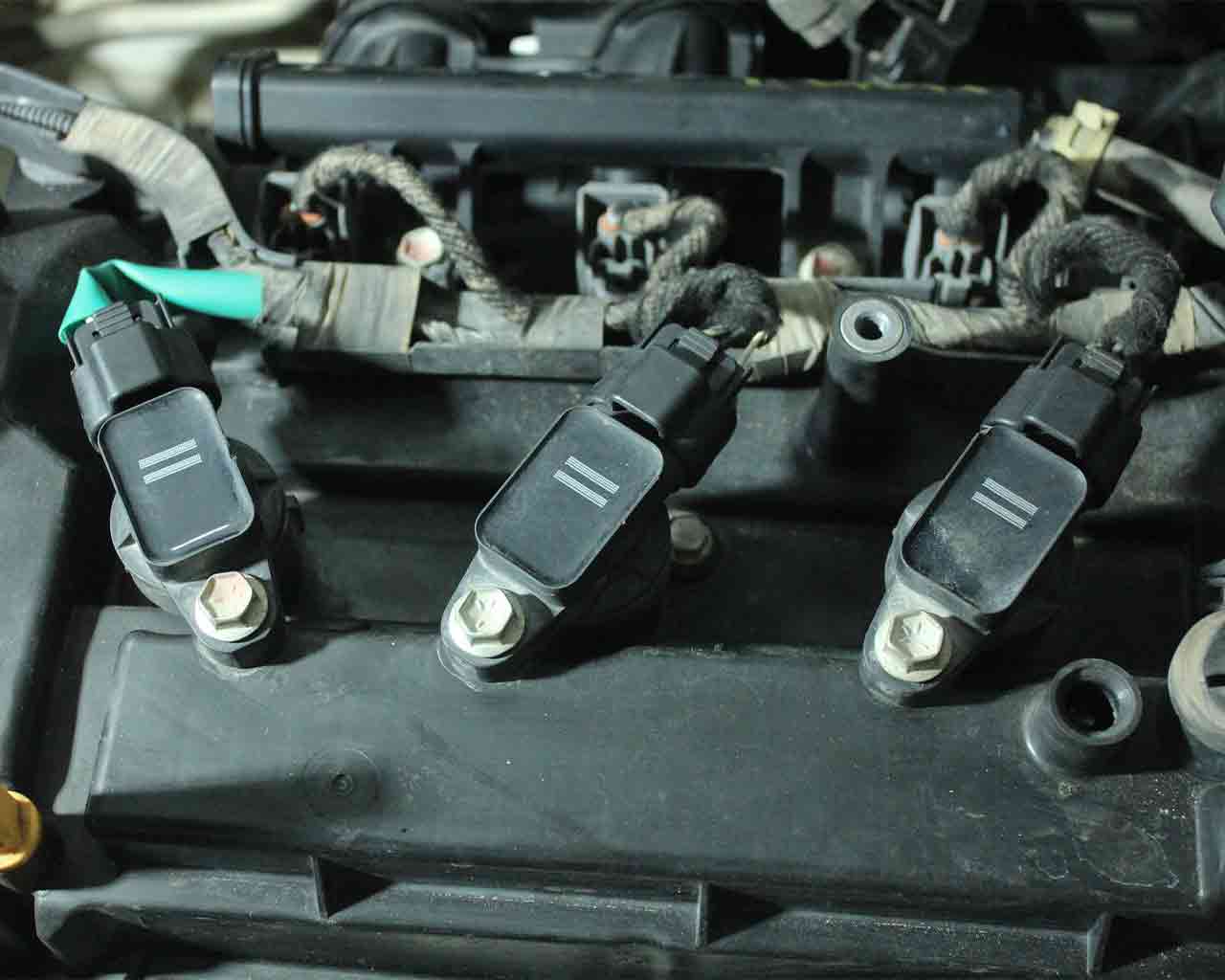

Перевірка на іскру

Метод виявляє наявність і якість іскри візуально. Перед тестом вимкніть подачу палива: вийміть реле паливного насоса або запобіжник, щоб не залити циліндри і каталізатор.

Кроки:

1. Викрутіть свічку запалювання з циліндра.
2. Надягніть на неї котушку (або підключіть високовольтний провід).
3. Надійно притисніть різьбову частину свічки до маси двигуна (блок циліндрів, ГБЦ) діелектричними щипцями.
4. Попросіть помічника провернути двигун стартером на 2–3 секунди.

Оцінка іскри:

• Яскрава синя іскра з чітким клацанням – норма, котушка справна.
• Слабка жовта або оранжева іскра, переривчаста – котушка «вмирає», напруга недостатня.
• Відсутність іскри – обрив у котушці, проводці або несправний комутатор/ЕБУ.

Безпека:

• Тримайте свічку діелектричними щипцями або пассатижами з ізольованими ручками.
• Не підносьте свічку ближче 30 см до паливних магістралей, повітряного фільтра, відкритих проводів.
• Працюйте в рукавичках, висока напруга небезпечна для здоров’я.

Діагностика контрольної лампою

Метод підходить для старих систем з розподільником або DIS-котушок без CAN-шини. Застосовний лише для автомобілів без електронного керування котушкою через CAN: на сучасних системах (COP з IGBT) контрольна лампа марна.

Кроки:

1. Підключіть контрольну лампу 12 В: один контакт – до «плюса» живлення котушки (зазвичай червоний або рожевий провід від замка запалювання), другий – до керуючого виводу (зазвичай чорний або зелений провід від комутатора або ЕБУ).
2. Попросіть помічника провернути стартер.

Результати:

• Лампа миготить (імпульси) – ЕБУ або комутатор формує керуючі сигнали, проблема в самій котушці або проводці.
• Лампа горить постійно – немає керування, перевіряйте комутатор, датчик колінвала (ДПКВ), ЕБУ.
• Лампа не горить – обрив у колі живлення або маси.

Обмеження: метод не покаже якість іскри, лише наявність імпульсів. На сучасних COP з CAN-шиною контрольна лампа марна – потрібен осцилограф або діагностичний сканер.

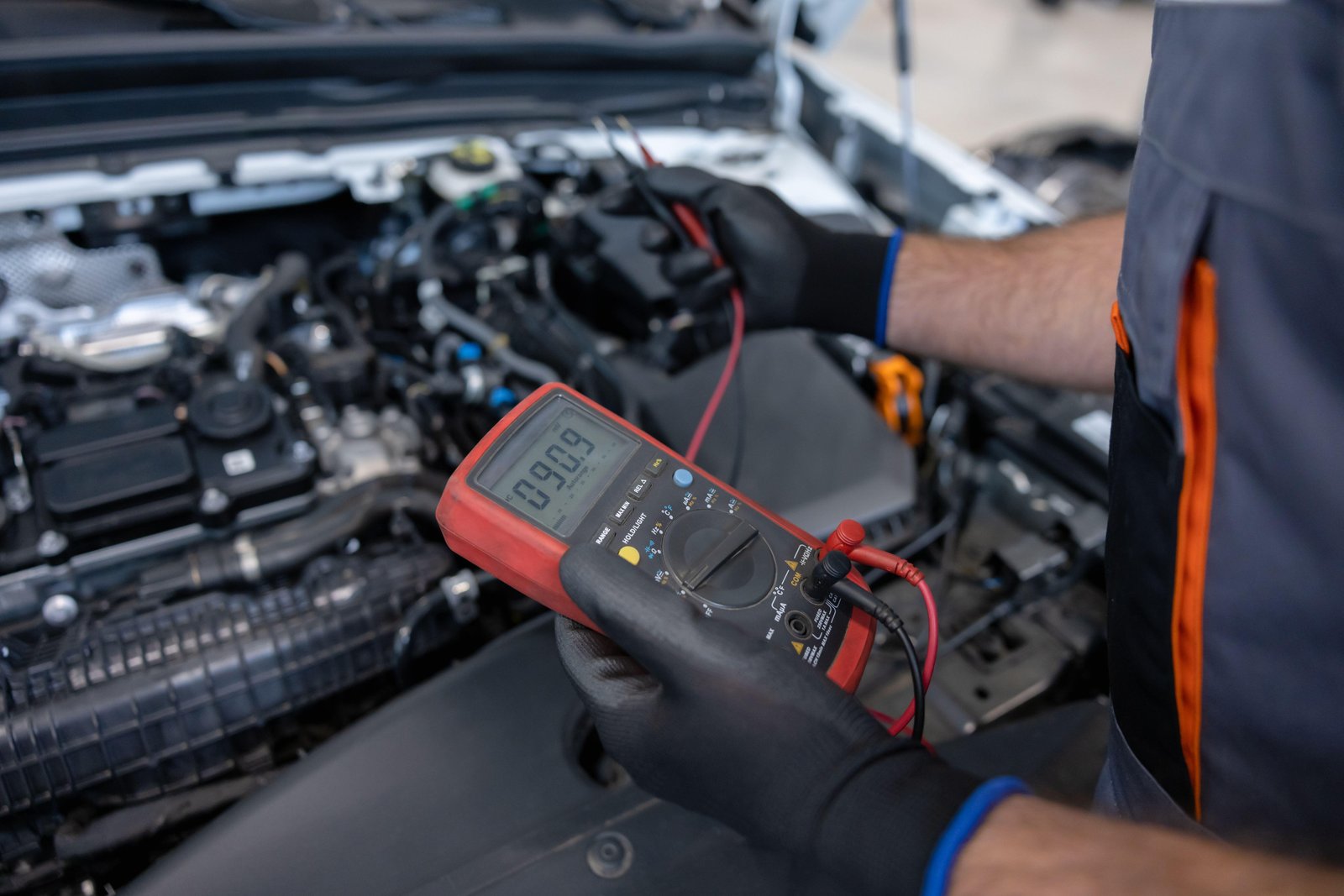

Перевірка котушки OBD-сканером: швидко і без розбору

OBD-сканер – найточніший і безпечний спосіб діагностики котушки запалювання. Метод не потребує розбирання і дозволяє локалізувати проблемний циліндр за кілька хвилин.

Кроки:

1. Зчитайте помилки: підключіть сканер до роз’єму OBD-II (зазвичай під кермом). Коди P0300–P030X вказують на пропуски запалювання: P0300 – випадкові (кілька циліндрів), P0301–P0304 – конкретний циліндр (де X – номер циліндра).
2. Перегляньте лічильники пропусків (Mode $06): якщо доступно, перевірте Misfire Monitor. Зростання лічильника на певному циліндрі під навантаженням (2–3 передача, 3000–4000 об/хв) – підозра на котушку цього циліндра.
3. Live-дані: при пропусках на холостих STFT/LTFT (короткострокова і довгострокова корекція палива) «йдуть» у плюс (ЕБУ додає паливо), оберти плавають, при відключенні циліндра ECU скорочує впорскування.

Швидкий тест: очистіть помилки → прогрійте двигун 5 хвилин → навантажувальний тест (5 хвилин, 2–3 передача, 2500–3500 об/хв) → перечитайте коди і лічильники. Якщо код «переїжджає» при перестановці котушки – дефект у котушці.

Рішення за симптомом: тест → рішення

Швидка таблиця для локалізації проблеми без зайвих кроків.

Котушка несправна: що робити далі?

Підтвердили дефект – виконайте заміну котушки на деталь за VIN або артикулом виробника (Bosch, NGK, Denso). Не ставте «аналоги» без маркування.

Порядок дій:

1. Придбайте котушку за VIN: у дилера або перевіреного постачальника (оригінал або OEM-якість).
2. Замініть: відкрутіть кріплення (зазвичай 1 болт на 8–10 мм), від’єднайте роз’єм, зніміть стару котушку. Встановіть нову, підключіть роз’єм, закрутіть болт (звірте момент затягування з мануалом).
3. Скиньте помилки: підключіть OBD-сканер, очистіть коди P0300–P030X.
4. Перевірте роботу: запустіть двигун, дайте прогрітися до 80–90°C, проїдьте 10–15 км під навантаженням. Пропуски зникли – проблема вирішена.

Якщо пошкоджена проводка або роз’єм: зачистіть контакти, обробіть діелектричною змазкою (наприклад, Liqui Moly Electronic Spray), замініть тріснуті дроти. Окислені контакти = нестабільний контакт = повторні пропуски.

Немає досвіду? Зверніться в автосервіс: неправильне встановлення може пошкодити ЕБУ (коротке замикання через проводку) або каталізатор (несгоріле паливо перегріває соти).
