Все обозначения на коробке автомат: полная расшифровка и руководство по режимам

Что означают буквы на коробке автомат: полная расшифровка обозначений

Автоматическая коробка передач — это трансмиссия, где режим движения выбирается селектором с буквенными обозначениями. Каждая буква на коробке автомат — это понятное обозначение конкретной передачи и логики переключения. Понимание, что значат эти буквы, снижает риск ошибок и продлевает ресурс агрегата.

Разобравшись в обозначениях, вы безопаснее тронетесь, припаркуетесь и примените нужный режим движения в любой ситуации. Основные обозначения универсальны для большинства легковых автомобилей: P (парковка), R (задний ход), N (нейтраль), D (движение вперед). Дополнительные режимы — S (спорт), M (ручной), L/1/2 (пониженные), W (зимний), E (эконом), B (торможение или рекуперация) — встречаются на современных моделях и адаптируют работу трансмиссии под конкретные условия.

Селектор передает команду в электронный блок управления (TCU), который через гидроблок управляет фрикционами и меняет передаточное число, обеспечивая нужный режим работы двигателя и трансмиссии.

Краткая памятка: расшифровка в 1 таблице

Ниже — полная справочная таблица всех основных и дополнительных обозначений на селекторе АКПП с назначением, сценариями использования, рисками и применимостью к разным типам трансмиссий.

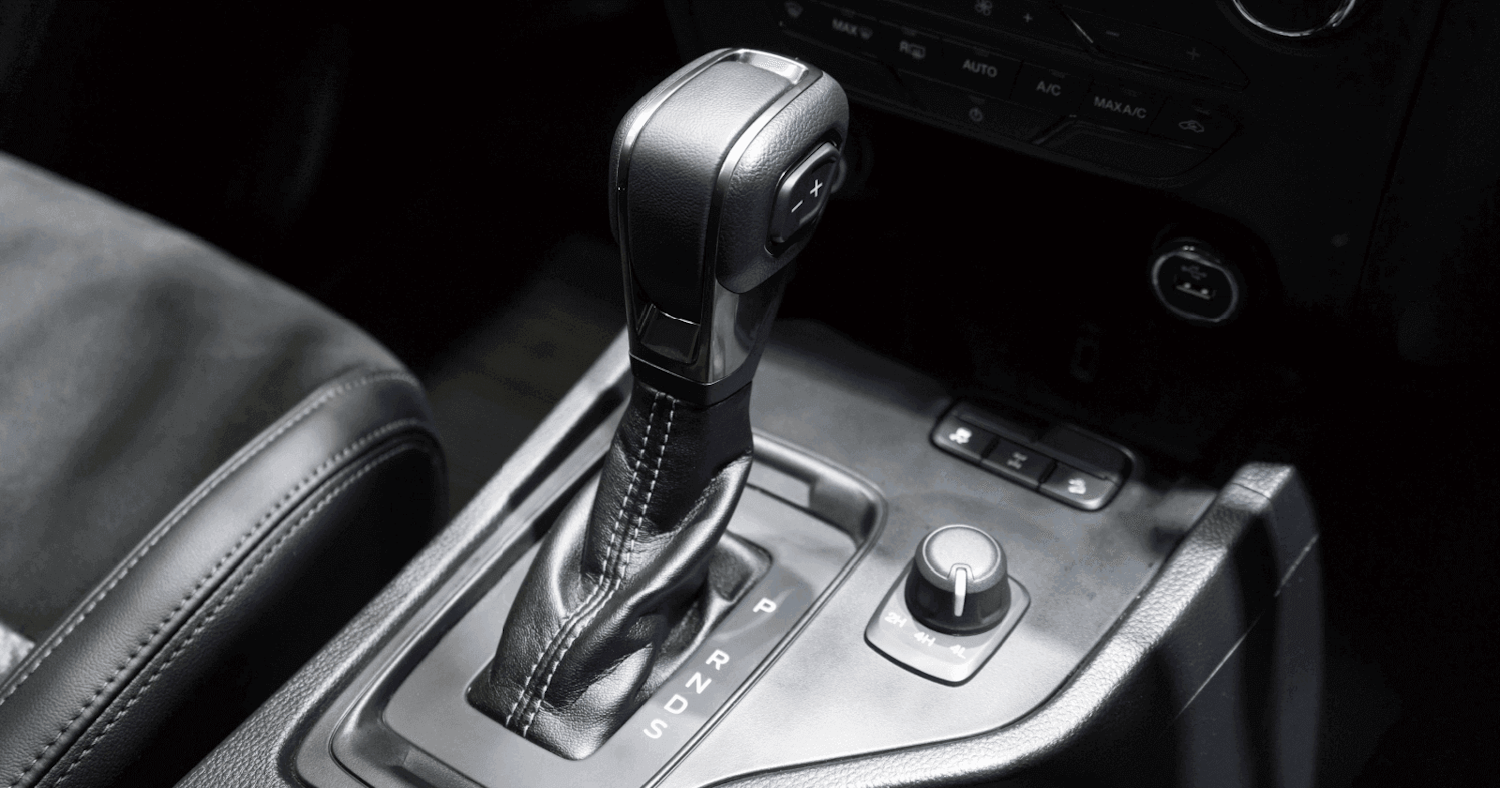

Основные обозначения на коробке автомат и их значение

P — Park (Парковка)

Режим парковки механически фиксирует выходной вал трансмиссии, создавая блокировку, которая предотвращает самопроизвольное движение. Используйте P для стоянки, когда автомобиль полностью остановлен, после нажатия тормоза и активации стояночного тормоза. Сначала зафиксируйте авто ручником на уклоне, затем переводите в P — это снижает нагрузку на парковочную защёлку и продлевает ресурс механизма.

Механизм работы: при переводе селектора в положение P управляющий рычаг проворачивается тросом, палец рычага сдвигает конус в паз защелки, и зуб защелки входит в выемку зубчатого колеса блокиратора на выходном валу. Защелка удерживается пружиной, предотвращая вращение вала.

Если зуб защелки попадает на зуб колеса, блокировка не срабатывает — поэтому важно полностью остановить автомобиль перед переключением.

Почему порядок действий важен: применение стояночного тормоза прежде, чем включать P, передает удержание массы автомобиля на тормоза, а не на мелкие зубья парковочного флажка, что уменьшает постоянную нагрузку и риск износа или поломки зубьев.

Пошаговый алгоритм правильной парковки на уклоне:

1. Остановитесь и удерживайте тормозную педаль.
2. Поставьте стояночный тормоз (ручной или электронный).
3. Переведите селектор в положение P до фиксации.
4. Отпустите рабочий тормоз.
5. Выключите двигатель.

R — Reverse (Задний ход)

R включает задний ход, активируя движение назад. Переключение допускается только после полной остановки: переведите селектор в R, удерживая тормоз, убедившись в свободе пространства позади. Не включайте R на скорости — это риск для переключения, сцепления и дифференциала.

Режим R предназначен для заднего движения, блокируя трансмиссию для передачи момента в обратном направлении. Переключение в R на ходу вызывает поломку дифференциала (излом шестерен) и срыв фрикционов (перегрев). В АКПП переключение под нагрузкой приводит к разрушению гидротрансформатора и дифференциала.

При маневрах используйте плавный газ, контролируя траекторию и окружение зеркалами и камерами.

Ключевое правило безопасности: включать R только после полной остановки (скорость 0 км/ч), иначе повреждаются фрикционы пакета Reverse.

N — Neutral (Нейтраль)

Нейтраль размыкает связь двигатель — трансмиссия: мотор работает, но крутящий момент на колёса не подается, авто может свободно катиться. Применимо для кратковременных остановок на мойке или при технических процедурах, для буксировки — строго по регламенту и ограничению скорости и дистанции.

Режим N разрывает передачу крутящего момента от двигателя к колесам за счет отключения сцепления или закрытия клапанов в АКПП, колеса вращаются свободно. Допустимые сценарии: буксировка (согласно мануалу производителя), ручное перемещение, техобслуживание с запущенным двигателем.

Важно: накат на N не экономит топливо. Масляный насос АКПП теряет давление, детали остаются без смазки; переключение в D при движении вызывает резкий перепад давления и риск поломки. Не используйте N для «экономии» на ходу: это снижает контроль и может быть небезопасно.

Правила буксировки: всегда обращайтесь к руководству по эксплуатации вашего автомобиля. Многие производители (Toyota, Nissan, VAG, Hyundai/Kia) указывают специфические ограничения или вообще запрещают буксировку автомобиля с АКПП на ведущих колесах. Для некоторых типов трансмиссий (DCT, CVT) буксировка на колёсах категорически запрещена — используйте эвакуатор или кэттер (вывешивание ведущих колес).

Если мануал допускает буксировку на N, соблюдайте указанные производителем лимиты скорости и дистанции, в случае их отсутствия — обратитесь к официальному дилеру или используйте эвакуатор.

D — Drive (Движение вперед)

Основной режим для движения вперед: коробка самостоятельно выполняет автоматическое переключение и выбирает оптимальную передачу по оборотам и нагрузке. Для города и трассы используйте D, адаптируя усилие педали газа. На уклонах подключайте L/2/1 или ручной режим для торможения двигателем; при наличии кнопки OD/OFF контролируйте включение овердрайва для тяги или экономии.

В режиме D АКПП автоматически переключает ступени в зависимости от скорости движения и нагрузки двигателя, в этом режиме коробка функционирует полностью — автомобиль едет вперед, и его передачи автоматически переключаются.

Кнопка/режим O/D (Overdrive) отвечает за включение повышающей (высшей) передачи; её отключение (O/D OFF) предотвращает переход на высшую ступень, что соответствует возможности принудительно выключить повышающую передачу для управления работой трансмиссии на высоких скоростях.

Логика автоматического выбора передач основана на карте переключений: электронный блок управления анализирует обороты двигателя, положение дросселя и скорость автомобиля, затем регулирует давление масла в гидроблоке для активации нужных фрикционов и переключения передач. Современные системы используют адаптивное управление, которое «обучается» стилю вождения водителя и оптимизирует точки переключения для комфорта и экономии.

Дополнительные режимы и их обозначения на современных АКПП

S (Sport) / M (Manual)

S меняет режим движения: повышает отклики, сдвигает переключение на более высокие обороты двигателя, дольше держит передачу. M (+/-) позволяет ручной выбор передачи селектором, кнопками или лепестками для контроля тяги и торможения. Применяйте спорт и ручной режим на обгонах, серпантинах и на участках, где важна дозированная тяга.

Режим S переключает передачи при максимальных оборотах двигателя, адаптируется под разгон, обеспечивает быстрый отклик. В S коробка дольше держит высокие передачи для динамики при обгоне. Режим M (Manual +/-) активирует ручное переключение лепестками или рычагом, сохраняет выбранную передачу для серпантина.

Важно: S повышает нагрузку на трансмиссию, не предназначен для постоянного использования. Для буксировки прицепа используйте ручной режим M с ограничением верхней передачи или L/2 для контроля нагрузки — режим S при буксировке не рекомендуется.

Пример из практики: Клиент с Toyota RAV4 жаловался на задержки при обгоне на трассе. Мы рекомендовали использовать режим S для динамичных обгонов и переключение на пониженную передачу в ручном режиме при необходимости. Результат: клиент отметил улучшение отклика и отсутствие задержек при обгонах, без лишней нагрузки на коробку.

L (Low) / 1, 2

Пониженная передача (L/1/2) ограничивает верхнюю ступень, усиливая торможение двигателем и исключая нежелательное переключение. Используйте на длинных спусках, в грязи/снеге/на бездорожье и при трогании с тяжелым прицепом. Это снижает нагрев тормозов, повышает контроль и предотвращает «охоту» АКПП между ступенями.

Режим L в современных АКПП (5+ передач) ограничивает 1-2 передачей, в 4-ступенчатых — 1-й; режим 2 фиксирует 1-2, режим 1 — только 1-ю. На спусках L обеспечивает торможение двигателем, снижая перегрев тормозов. На снегу/бездорожье L повышает контроль и тягу за счет низких передач.

Расшифровка: режим 1 (D1) удерживает только первую передачу без переключения вверх, для буксировки, крутых подъемов, снега. Режим 2 (D2) позволяет переключаться только между 1-й и 2-й передачами, не переходя на 3-ю, для спусков и торможения двигателем. Режим L (Low) фиксирует исключительно первую передачу без переключений, отличается от 2 отсутствием доступа ко 2-й.

Использование пониженных передач на спусках снижает нагрузку на тормозную систему и уменьшает перегрев и износ тормозных колодок.

W (Winter) / (Снежинка)

Зимний режим уменьшает стартовую тягу, часто трогаясь со второй передачи, смягчает переключение и реакции газа, снижая пробуксовку на скользких покрытиях. Включайте при снегу, льде, каше, на укатанном дворе. Отключайте на сухом асфальте, чтобы не терять динамику и не увеличивать расход.

АКПП в зимнем режиме переходит в ручной режим, начиная движение со 2-й передачи при 2000 об/мин, затем после определенной дистанции (зависит от модели) возвращается в автоматический режим. Назначение: предотвращает пробуксовку колес на заснеженной колее и скользкой дороге за счет плавного старта без 1-й передачи. Альтернатива без W: ручной режим на 2-3 передаче дает те же эффекты.

Пример из практики: Зимой клиент из Киева с Hyundai Tucson столкнулся с пробуксовкой на заснеженной парковке. Мы посоветовали использовать режим W для плавного старта без рывков. Результат: клиент отметил уверенное трогание с места без пробуксовки и снижение износа сцепления.

E (Eco)

Экономичный режим смягчает отклики, рано переключает на высшие передачи и удерживает низкие обороты двигателя для сокращения расхода топлива. Подходит для спокойной езды по городу и трассе без активных разгонов. При необходимости быстрого обгона временно выключайте E или нажимайте педаль глубже (kick-down).

Режим ECO снижает обороты до 1500 об/мин, переключает АКПП на высшие передачи раньше, уменьшает мощность двигателя на 10-15%. В режиме Eco ограничивается разгон и переключения передач для снижения расхода в городском/загородном циклах. Логика АКПП и дросселя изменяется для экономии топлива при плавном нажатии акселератора.

Экономический эффект: При тех же профилях скорости режим E дает экономию приблизительно 5–12% против D за счет уменьшения отклика дросселя и изменения точек переключения. Конкретная экономия зависит от условий движения (лабораторный цикл vs реальный городской маршрут), температуры и конфигурации трансмиссии.

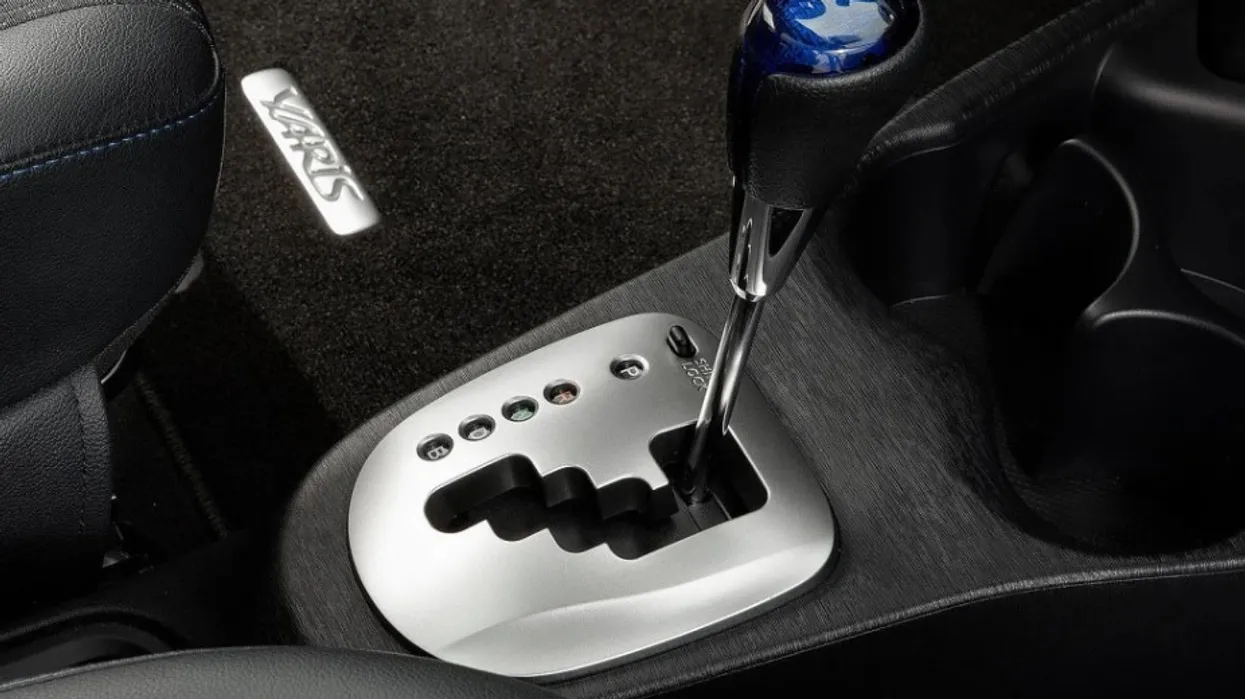

Как правильно переключать режимы на коробке автомат: правила безопасности

Информация носит общий характер и не заменяет консультацию специалиста.

Соблюдайте базовые принципы, чтобы защитить двигатель и трансмиссию, повысить безопасность и продлить ресурс агрегатов. Переключение выполняйте только с понятным алгоритмом и контролем остановки/тормоза.

1. Всегда выжимайте педаль тормоза перед сменой режима с P или N.
2. Включайте режимы D и R только при полностью остановленном автомобиле.
3. Никогда не активируйте режим P (Парковка) во время движения.
4. Не удерживайте автомобиль на уклоне педалью газа в режиме D, используйте тормоз.
5. На длительных стоянках всегда используйте режим P в паре со стояночным тормозом.

Частые ошибки при использовании АКПП, которые сокращают ее ресурс

• Включение P или R до полной остановки — удар по парковочной защёлке/фрикционам.
• Длительная стоянка в D с зажатым тормозом — перегрев гидротрансформатора и масла.
• Буксировка автомобиля на N без соблюдения регламента — риск масляного голодания и повреждения трансмиссии.
• Резкие старты на непрогретой коробке — ускоренный износ фрикционов и уплотнений.
• Продолжение движения на неисправной АКПП (пробуксовки, перегрев) — приводит к общему износу «железа».

Детальная таблица ошибок и правильных действий:

Пример из практики: Клиент из Львова с Volkswagen Passat жаловался на рывки при переключении. Диагностика показала загрязнение гидроблока из-за старого масла. Мы выполнили замену ATF и очистку гидроблока. Результат: рывки исчезли, коробка заработала плавно, клиент отметил улучшение динамики и отсутствие перегрева.

Сравнительная таблица режимов у разных производителей

Другие символы на селекторе: B и OD/OFF

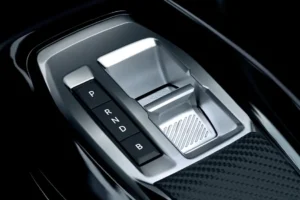

B (Brake/Рекуперация)

Усиленное торможение двигателем/рекуперация (гибриды/EV). Полезно на затяжных спусках. Символ B (Brake) в гибридах Toyota Prius активирует повышенное рекуперативное торможение, преобразует кинетическую энергию в заряд батареи при отпускании акселератора, используется на спусках и в плотном трафике для снижения нагрузки на тормоза. В EV Renault режим B усиливает регенерацию для one-pedal driving в городе, но на трассе рекомендуют D для меньшего расхода.

OD/OFF (Overdrive Off)

Отключение высшей передачи/повышающей ступени для тяги, обгонов, буксировки. Кнопка/режим O/D (Overdrive) отвечает за включение повышающей (высшей) передачи; её отключение (O/D OFF) предотвращает переход на высшую ступень, что на автоматах соответствовало возможности принудительно выключить повышающую передачу для управления работой трансмиссии на высоких скоростях.
