Підсмоктування повітря в двигуні: швидкий чеклист діагностики та усунення

Підсмоктування повітря — це непередбачена витікання у впускному тракті після датчика витрати повітря (ДМРВ/MAF). ЕБУ розраховує суміш за показниками датчика, але отримує більше повітря, ніж очікує. Результат — збіднена суміш, нестабільна робота, підвищені корекції палива.

Швидкі ознаки:

• холостий хід «плаває» (800–1200 об/хв),
• провали при розгоні, слабка тяга,
• шипіння або свист із підкапотного простору,
• підвищена витрата палива,
• запалення Check Engine (частіше P0171/P0174).

Експрес-перевірка за 10 хвилин:

1. Візуально: огляньте вакуумні шланги на тріщини, масляні підтіки, ослаблені хомути, перевірте прокладки впускного колектора і дросельного вузла на сліди прориву.
2. На слух: заведить мотор, прислухайтесь до шипіння, використайте шматок трубки як стетоскоп, прикладаючи один кінець до вуха, інший — до підозрілих стиків.
3. Сканер OBD-II: подивіться короткострокові (STFT) і довгострокові (LTFT) корекції палива на холостому ходу, стійкі позитивні значення LTFT (типово > +10–15% для багатьох ЕБУ, перевіряйте за OEM/TSB вашого двигуна) натякають на підсмоктування.

Перші дії:

• підтягніть або замініть підозрілі хомути,
• по черзі пережимайте вакуумні лінії (PCV, підсилювач гальм, EVAP) і спостерігайте, чи змінюється холостий хід або корекції — зміна вкаже на проблемний контур,
• якщо корекції не падають, переходьте до перевірки прокладок колектора і дросельного вузла,
• для безпечної локалізації витоку використовуйте перевірений метод: частково перекрийте вхід повітряного фільтра (наприклад, заглушкою з маленьким отвором), посиливши розрідження і зробивши шипіння гучнішим, потім прослухайте стики через трубку-стетоскоп, або нанесіть мильний розчин на підозрілі з’єднання — бульбашки вкажуть витік.

Що таке підсмоктування повітря і як воно впливає на суміш

Просте пояснення

Підсмоктування — зайве повітря, що потрапляє у впуск після точки, де ЕБУ вимірює його кількість (ДМРВ або датчик абсолютного тиску MAP). Двигун отримує більше кисню, ніж враховано в розрахунку подачі палива. Суміш збіднюється, двигун компенсує, збільшуючи подачу палива через корекції, але стабільність роботи все одно страждає.

Небезпека нефільтрованого повітря: оскільки витік відбувається в обхід повітряного фільтра, у циліндри потрапляє пил і тверді частинки. Вони діють як абразив, викликаючи прискорений знос поршневих кілець і стінок циліндрів. Тривала експлуатація з підсмоктуванням може призвести до задирів і необхідності капітального ремонту.

Що бачить ЕБУ: датчики, корекції, помилки

Ключові сигнали:

• ДМРВ (MAF) — вимірює масу повітря на вході, підсмоктування після нього дає помилку в розрахунку.
• MAP — на двигунах без MAF вимірює розрідження/тиск, витік спотворює показники.
• Датчики кисню (O2/AFR) — повідомляють ЕБУ про фактичний склад суміші, при підсмоктуванні показують збіднену суміш.
• Корекції палива STFT/LTFT — короткострокові і довгострокові поправки, зростають у плюс при збідненні.

Порогові орієнтири (типові):
Стійкий LTFT вище певного порогу на холостому ходу — привід запідозрити підсмоктування. SAE J2012DA-2020/OBD-II визначає P0171 і P0174 як коди «System Too Lean» для Bank 1 і Bank 2, але конкретний поріг спрацьовування залежить від калібрування ЕБУ конкретного виробника. Орієнтовно, значення LTFT, що перевищують певний відсоток (багато систем реагують при значеннях вище +10–15%), часто призводять до реєстрації цих кодів. Завжди звіряйтеся зі специфікацією OEM/TSB вашого двигуна для точних порогів.

Типові помилки:

• P0171/P0174 — збіднена суміш,
• P2187/P2189 — збіднення на холостому ходу,
• P0505 — проблеми з регулятором холостого ходу (IAC),
• P0100–P0104 — несправність ДМРВ,
• P030X — пропуски запалювання як наслідок нестабільної суміші.

Симптоми та коди несправностей

Поведінка двигуна

• холостий хід «плаває»: оберти стрибають від 700 до 1200 об/хв,
• провали при натисканні на газ, відчуття «ватного» відгуку дроселя,
• падіння тяги, особливо на низьких обертах,
• ускладнений запуск холодного двигуна,
• запах збідненої суміші (різкий, схожий на перегрітий каталізатор),
• жорстка педаль гальма — якщо підсмоктування в лінії вакуумного підсилювача.

OBD-II: коди та корекції палива

Слідкуйте за STFT/LTFT у різних режимах: якщо на холостому ходу корекції високо позитивні, а під навантаженням нормалізуються — ймовірна витік після дросельного вузла. Якщо корекції високі і на холостому, і під навантаженням — можливе підсмоктування до дроселя або несправність ДМРВ.

Набір «підсмоктувальних» кодів:

• P0171/P0174 — основні,
• P2187/P2189 — уточнюючі (idle),
• вторинно: P0300–P030X (пропуски), P0420 (каталізатор постраждав від збідненої суміші).

Таблиця швидкого відповідності

Де найчастіше підсмоктує: причини за зонами

Після дроселя (істинні вакуумні витоки)

Типові місця:

• вакуумні шланги і трійники — з часом дубіють, тріскаються,
• прокладки впускного колектора і дросельного вузла — розсихаються від температурних циклів,
• ущільнення (О-ринги) форсунок — втрачають еластичність, особливо на двигунах з великим пробігом,
• канали регулятора холостого ходу (IAC) — заростають нагаром або розсихаються прокладки,
• ущільнення датчика MAP — мікротріщини в корпусі або посадковому місці,
• перехідники EGR — прокладки ослаблюються,
• шланг і зворотний клапан вакуумного підсилювача гальм — тріщини дають підсмоктування і жорстку педаль,
• система вентиляції картера (PCV): клапан, шланги, сепаратор — забиваються або рвуться,
• зношені осі дроселя — на старих авто зазор між віссю і корпусом дає витік,
• тріщини в пластиковому впускному колекторі.

Важливі деталі:
Використовуйте шланги, стійкі до масла і температури, пружинні хомути краще тримають натяг, ніж черв’ячні. Затягуйте болти колектора за схемою виробника з вказаним моментом.

При наддуві і до дроселя (наддув/інтеркулер/впуск)

Типові місця:

• патрубки між турбіною і інтеркулером, між інтеркулером і дроселем,
• тріщини в самому інтеркулері (особливо пластикові баки),
• негерметичні байпас-клапани (bypass valve) або клапани скидання тиску (blow-off),
• слабкі або зношені хомути на силіконових патрубках,
• на системах з MAF: витоки між датчиком і дроселем спотворюють розрахунок суміші, під наддувом — недодув і збіднена суміш, часто чути свист.

Важливі деталі:
Для опресовки наддуву не перевищуйте номінальний тиск наддуву двигуна (уточнюйте за OEM-мануалом), після ремонту обов’язкова повторна перевірка під тиском.

Підсмоктування через форсунки: ознаки і локалізація

Витік повітря через ущільнювальні кільця форсунок — часто пропущена причина підсмоктування. Характерні ознаки:

• Локальне «троєння»: якщо підсмоктування значне лише у однієї форсунки, суміш у цьому циліндрі стає критично збідненою, викликаючи пропуски запалювання і вібрацію.
• Шипіння у паливній рампі: тихе шипіння в районі посадки форсунок у впускний колектор.
• Коди P0171/P0174 + P030X: збіднена суміш у поєднанні з пропусками запалювання у конкретному циліндрі.
• Ускладнений запуск: порушення герметичності впливає на склад суміші при старті.

Швидкі тести:

1. Дим-тест: подайте дим у впускний колектор — з-під негерметичних ущільнень почне виходити дим.
2. Локальне прослуховування: використайте трубку-стетоскоп для прослуховування області кожної форсунки на працюючому двигуні — характерне шипіння вкаже на витік.
3. Аналіз live data: якщо один циліндр показує пропуски, а LTFT високий, перевірте О-ринги форсунки цього циліндра.

Усунення: замініть повний комплект ущільнювальних кілець (верхніх і нижніх) на всіх форсунках. Використовуйте лише оригінальні розміри і матеріал (переважно Viton), змастіть О-ринги сумісним препаратом (моторне масло або спеціальна змазка), встановлюйте без перекручування.

Діагностика: покроково

Інформація має загальний характер і не замінює консультацію фахівця.

Швидко без обладнання

Методика: візуальний огляд, пережим ліній, мильний розчин, пошук на слух.

Кроки:

1. Заглушіть двигун і огляньте всі вакуумні шланги, патрубки, прокладки, шукайте тріщини, масляні підтіки, ослаблені хомути.
2. Запустіть мотор: прислухайтесь до шипіння, по черзі пережимайте вакуумні лінії (PCV, підсилювач гальм, EVAP) — зміна холостого ходу або LTFT вкаже на проблемний контур.
3. Безпечний метод посилення витоку: частково перекрийте вхід повітряного фільтра (наприклад, кришкою з невеликим отвором або ганчіркою, залишаючи прохід повітря для роботи двигуна), щоб посилити розрідження у впуску — шипіння витоку стане голоснішим і легше локалізованим. Використайте трубку-стетоскоп для прослуховування стиків О-ринґів форсунок, прокладок колектора і вакуумних з’єднань.
4. Нанесіть мильний розчин на підозрілі стики і прокладки, на турбованих двигунах перевіряйте при короткому газі або використовуйте ручний насос (не перевищуйте номінальний тиск наддуву, див. OEM) — пузиріння покаже витік.
5. Безпека: не використовуйте горючі аерозолі (карбклінер, WD-40) поруч із гарячим двигуном, генератором або випускним колектором, уникайте відкритого вогню.

Профі-методи (точна локалізація)

Інструменти: димогенератор, опресовка впуску, OBD-II сканер з live data, вакуумметр.

Кроки:

1. Дим-тест впуску: закрийте впускний тракт (повітряний фільтр, дросель), подайте дим під мінімальним безпечним тиском для ущільнень (див. OEM), спостерігайте вихід диму по всій магістралі — включно з PCV, EVAP, підсилювачем гальм, прокладками колектора, О-ринґами форсунок.
2. Опресовка наддуву (турбо): встановіть заглушки на турбовхід і дросель, подайте тиск (не перевищуйте номінальний буст двигуна, див. OEM-мануал), нанесіть мильну воду на всі з’єднання патрубків, інтеркулера, байпас-клапана.
3. Телеметрія сканером: на холостому ходу фіксуйте STFT/LTFT, показники ДМРВ (г/с, орієнтир — типово близько певного значення на літр об’єму двигуна на холостому, звіряйтеся зі специфікацією), командою сканера відключіть клапан продувки EVAP і пережміть шланг PCV — локалізуйте контур з максимальним впливом на корекції.

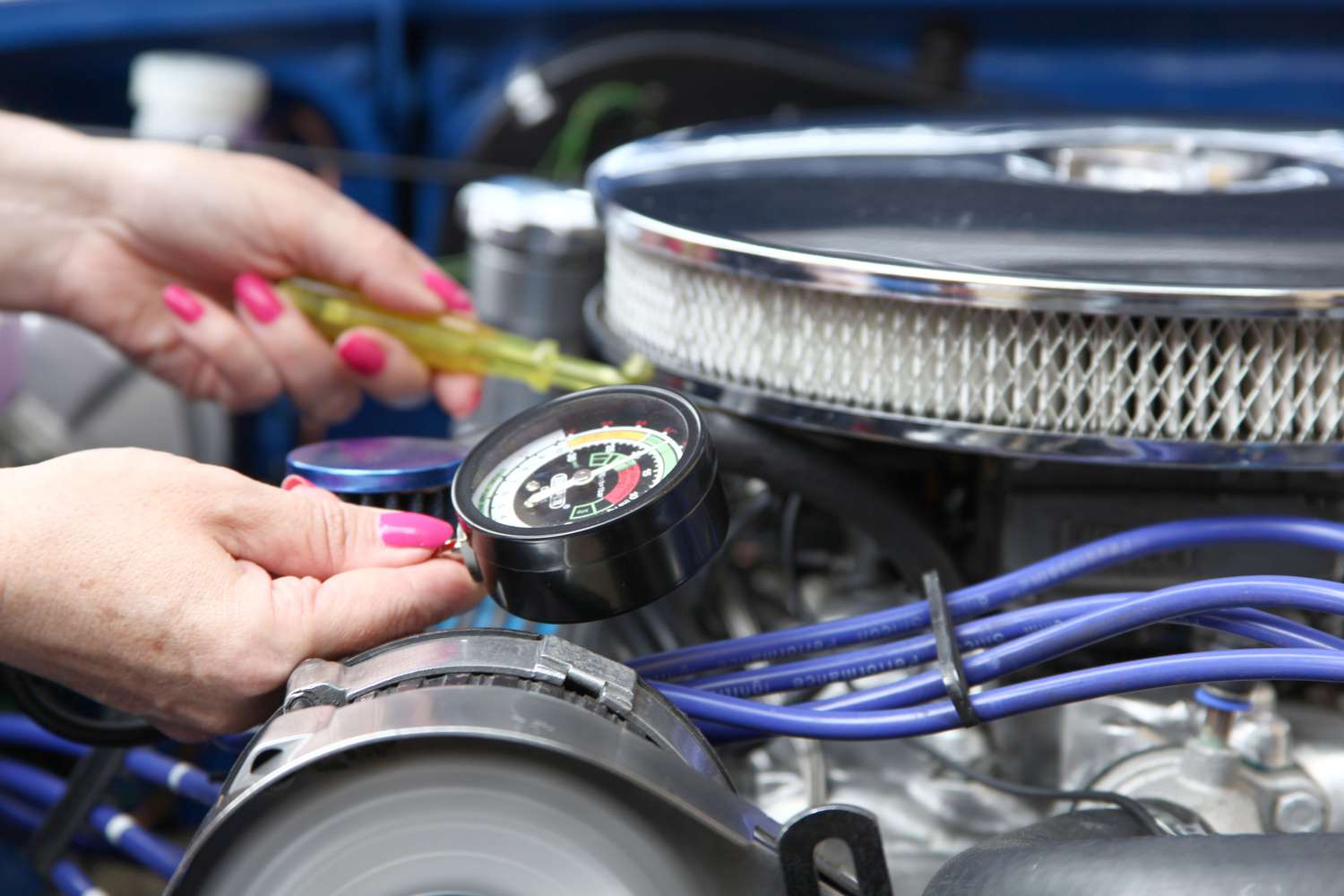

4. Додатково: вакуумметр покаже низький або пульсуючий розрідження при витоках, перевірте зворотний клапан підсилювача гальм — зніміть шланг, спробуйте втягнути повітря ротом (не повинен проходити назад).

Чек-лист зон для обов’язкової перевірки (димогенератор/опресовка):

• впускний тракт і корпус повітряного фільтра,
• дросельний вузол і його прокладки,
• прокладки впускного колектора,
• всі вакуумні шланги і трійники,
• система PCV (клапан, шланги, сепаратор),
• лінії EVAP (клапан продувки, шланги, кришка бака),
• вакуумний підсилювач гальм і його зворотний клапан,
• стикувальні з’єднання турбосистеми і інтеркулера (для турбо),
• ущільнення форсунок і датчика MAP.

Усунення

Типові рішення за зонами

Шланги і трійники:
Замініть старі шланги на маслостійкі і термостійкі, відповідні діаметру оригіналу, використовуйте пружинні хомути — вони краще тримають натяг, ніж черв’ячні при температурних розширеннях.

Прокладки колектора і дроселя:
Встановлюйте лише нові прокладки, ретельно очистіть посадкові площини від залишків старої прокладки, затягуйте болти рівномірно за схемою виробника з вказаним моментом, якщо застосовуєте герметик RTV, обирайте лише O2-safe (безпечний для датчиків кисню).

Ущільнення (О-ринги) форсунок і датчика MAP:
Використовуйте оригінальні розміри і матеріал (переважно Viton), змастіть О-ринги сумісним препаратом (моторне масло або спеціальна змазка), встановлюйте без перекручування.

Система PCV:
Перевірте/замініть клапан PCV і всі шланги, очистіть сапун і маслоотдільник, переконайтеся, що мембрана клапана рухома і не заїдає.

Вакуумний підсилювач гальм:
Перевірте зворотний клапан на шлангу підсилювача — він має пропускати повітря лише в один бік, при дефекті замініть клапан або весь шланг у зборі, якщо підсилювач сам негерметичний — замініть вузол цілком.

Наддув і інтеркулер (турбо):
Використовуйте якісні хомути типу T-bolt на силіконових патрубках, замініть тріснутий інтеркулер або патрубки, після ремонту обов’язково проведіть опресовку під тиском (не перевищуйте номінальний буст, див. OEM) для перевірки.

Після ремонту:

• очистіть коди помилок сканером,
• за потреби скиньте адаптації ЕБУ (на більшості сучасних двигунів ЕБУ самостійно обнулить LTFT після кількох циклів прогріву, якщо після 2–3 поїздок корекції залишаються високими, скиньте адаптації сканером),
• проведіть перевірковий цикл: запустіть двигун, дайте прогрітися, перевірте STFT/LTFT на холостому і під навантаженням,
• переконайтеся, що холостий хід стабільний (коливання не більше ±50 об/хв) і корекції в межах норми (типово не перевищують певного порогу, звіряйтеся з OEM).

Коли їхати в сервіс

Терміново звертайтеся, якщо:

• сильний свист або шипіння з-під капота, провали при розгоні,
• ускладнений запуск, холостий хід вище 1200 об/хв або нижче 600 об/хв,
• педаль гальма стала жорсткою (підозра на підсилювач),
• LTFT стійко перевищує критичний поріг (перевіряйте за OEM/TSB), горить Check Engine з кодами P0171/P0174,
• ризик пошкодження каталізатора (запах перегрітого каталізатора, код P0420).

Чи можна їхати з підсмоктуванням?

• Слабке підсмоктування (LTFT трохи підвищений, ХХ стабільний, немає жорстких провалів): допустимий акуратний доїзд до сервісу при помірному навантаженні і без різких прискорень. Уникайте тривалих поїздок.
• Середнє підсмоктування (свист, плаваючий ХХ, помітні провали): експлуатація небажана — ризик пошкодження каталізатора і перегріву.
• Критичне підсмоктування (жорстка педаль гальма, недодув турбіни, LTFT на межі): НЕ ЕКСПЛУАТУВАТИ. Викличте евакуатор або усуньте витік на місці.

Ризики подальшої їзди:

• перегрів каталізатора і його оплавлення/руйнування,
• прогоріння випускних клапанів через високу температуру збідненої суміші,
• задири циліндрів від абразивного зносу нефільтрованим повітрям,
• пошкодження турбіни при недодуві (для турбо),
• погіршення роботи гальм (при витоку в підсилювачі).

Чек-лист перед поїздкою/після ремонту

• холостий хід стабільний (коливання не більше ±50 об/хв),
• LTFT у межах норми (перевіряйте за OEM) на холостому і під навантаженням,
• немає шипіння, свисту чи нехарактерних звуків із підкапотного простору,
• педаль гальма працює передбачувано, без надмірних зусиль,
• відсутні коди помилок у пам’яті ЕБУ,
• контрольний пробіг 20–50 км без появи нових симптомів,
• на турбо: цілісні патрубки, нормальний тиск наддуву, відсутність масляного туману на з’єднаннях,
• документація: оновлений JSON-кейс, збережені фото вузлів до і після ремонту.
