Помилка P0304: пропуски запалювання в 4-му циліндрі — причини, діагностика та усунення

Код P0304 означає пропуски запалювання в четвертому циліндрі: ЕБУ фіксує, що суміш не згорає вчасно, і активує Check Engine. Пропуски призводять до трійчастої роботи двигуна, втрати потужності, перевитрати палива та ризику для каталізатора. Швидка діагностика допомагає уникнути дорогого ремонту каталізатора та суміжних систем.

Що означає помилка P0304 і чому горить Check Engine?

P0304 — код пропусків запалювання в четвертому циліндрі. ЕБУ відстежує нерівномірність обертання колінвала за даними датчика положення колінчастого валу (ДПКВ). Коли робочий такт не відбувається, датчик фіксує уповільнення валу, і система активує індикатор Check Engine.

«При пропусках запалювання, достатніх для ризику викидів і пошкодження каталізатора, MIL має мигати».

Пропуски означають, що паливно-повітряна суміш не згорає повністю. Наслідки:

• вібрація двигуна та кузова,
• зниження потужності, слабка реакція на педаль акселератора,
• перевитрата палива — несгорілий бензин потрапляє у вихлоп,
• перегрів каталізатора — несгоріле паливо згорає в каталізаторі, руйнуючи керамічний осердя.

Причини поділяються на три категорії: електричні (свічка, котушка, проводка), паливні (форсунка, тиск, підсмоктування повітря), механічні (компресія, клапани, ГРМ). Правильна діагностика економить час і ресурси.

Де знаходиться четвертий циліндр

Перед діагностикою важливо правильно ідентифікувати четвертий циліндр:

• Рядний двигун (продольне розташування): нумерація від ремінного шківа до маховика — 4-й зазвичай ближче до салону.
• Рядний двигун (поперечне розташування): перший циліндр зі сторони ременя ГРМ, четвертий — до КПП.
• V6/V8 (продольний): правий ряд 1–3–5 (або 2–4–6), лівий ряд 2–4–6 (або 1–3–5), 4-й може бути в лівому ряді — уточнюйте за схемою під капотом.
• V6/V8 (поперечний): нумерація залежить від марки — обов’язково перевірте в мануалі.

Важливо: деякі виробники (наприклад, старі Audi) використовують зворотну нумерацію. Перевірте схему в сервісній книжці або на наклейці під капотом.

Короткий алгоритм за 60 секунд

Якщо потрібне швидке рішення:

1. OBD-II сканер: зчитайте коди, freeze-frame і лічильники пропусків — підтвердьте P0304.
2. Swap котушки/свічки: переставте з сусіднього циліндра → очистіть коди → тест-драйв. Якщо код «переїхав» (наприклад, став P0301) — замініть дефектний елемент.
3. Баланс-тест форсунки: відключіть форсунку 4-го циліндра на холостому ходу, якщо оберти не змінилися — форсунка несправна.
4. Компресія + Leak-down: низька компресія на 15–20% нижча за інші — механічна проблема (клапани/поршневі кільця).
5. Тиск палива манометром → норма за мануалом.
6. Димогенератор: підсмоктування повітря через прокладки/шланги — дим вкаже місце витоку.
7. Датчики CKP/CMP + TSB/прошивка: якщо все в нормі, перевірте датчики та оновіть ПЗ ЕБУ.

Після усунення причини скиньте код, проїдьте 20–30 км і переконайтеся, що пропуски не повертаються.

Основні симптоми при пропусках запалювання в 4 циліндрі

Поєднання цих ознак вказує на локальні пропуски в четвертому циліндрі:

• двигун троїть — нерівна робота, слабка тяга при розгоні,
• вібрація на холостих обертах — тремтить кермо і кузов,
• плаваючі оберти — стрілка тахометра стрибає,
• нерівний вихлоп — хлопки, запах бензину,
• підвищена витрата палива — несгоріла суміш потрапляє у вихлоп.

Миготливий індикатор Check Engine = активні пропуски прямо зараз. Негайно знизьте навантаження і зупиніться — ризик перегріву каталізатора критичний. Тривала їзда призводить до оплавлення сот каталізатора.

Чи можна їздити з помилкою P0304?

Ні. Тривала їзда з пропусками небезпечна.

«Якщо індикатор миготить, рух необхідно припинити негайно. Відбувається активне руйнування каталізатора».

Наслідки:

• Перегрів каталізатора — несгоріле паливо згорає в каталізаторі, руйнуючи керамічний осердя.
• Зростання витрати палива — паливо не згорає в циліндрі.
• Розрідження масла — бензин потрапляє в картер, погіршуючи змащення.
• Прискорений знос свічки, котушки, форсунки, поршневих кілець і клапанів.

Допустимий лише короткий проїзд до сервісу при постійному (не миготливому) індикаторі. Затягування збільшує обсяг робіт у рази.

Головні причини помилки P0304: від свічки до компресії

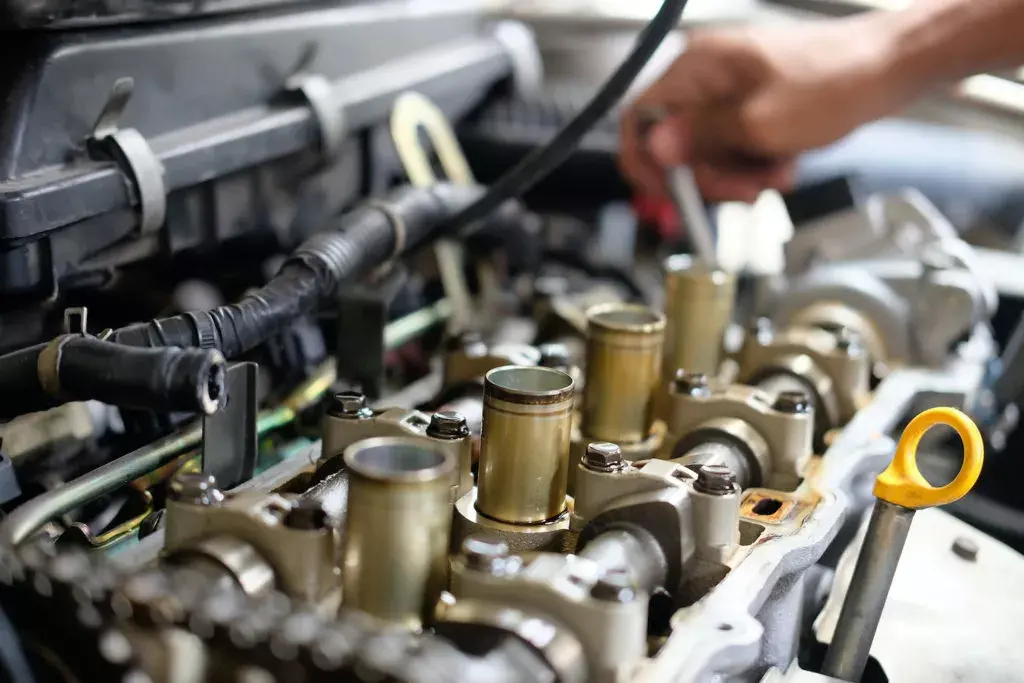

Система запалювання та живлення

Свічка запалювання — найпоширеніша причина. Зношення електрода, нагар, неправильний зазор або тріщина ізолятора призводять до слабкої іскри або її відсутності. Котушка запалювання також виходить з ладу: пробій ізоляції, тріщини корпусу, внутрішній обрив. На старих системах додається високовольтний провід — витоки струму через мікротріщини або обрив жил.

Щодо палива: форсунка четвертого циліндра може заїдати, подавати недостатньо палива або мати поганий факел розпилу. Низька якість бензину посилює детонацію і прискорює нагар. Підсмоктування повітря після дроселя або у впускному колекторі біля четвертого циліндра збіднює суміш і провокує пропуски.

Механіка та рідкісні фактори

Низька компресія в четвертому циліндрі — критична причина. Зношені поршневі кільця, прогар клапана або неповне прилягання клапанів не дають суміші стиснутися. Також впливають негерметичні сальники клапанів (масло потрапляє в камеру згоряння, утворюючи нагар) і неплотність прокладки ГБЦ.

Рідкісні причини: збій датчика положення колінвала (CKP) або датчика розподільного валу (CMP), програмні збої ЕБУ, порушення маси або живлення котушки.

Висновок: першими перевіряють свічку, котушку і форсунку. Якщо не підтвердилося — шукають підсмоктування повітря і оцінюють компресію.

Покрокова діагностика P0304: як знайти несправність

Інформація носить загальний характер і не замінює консультацію фахівця.

Рухайтеся від простого до складного, фіксуючи зміни сканером після кожної дії.

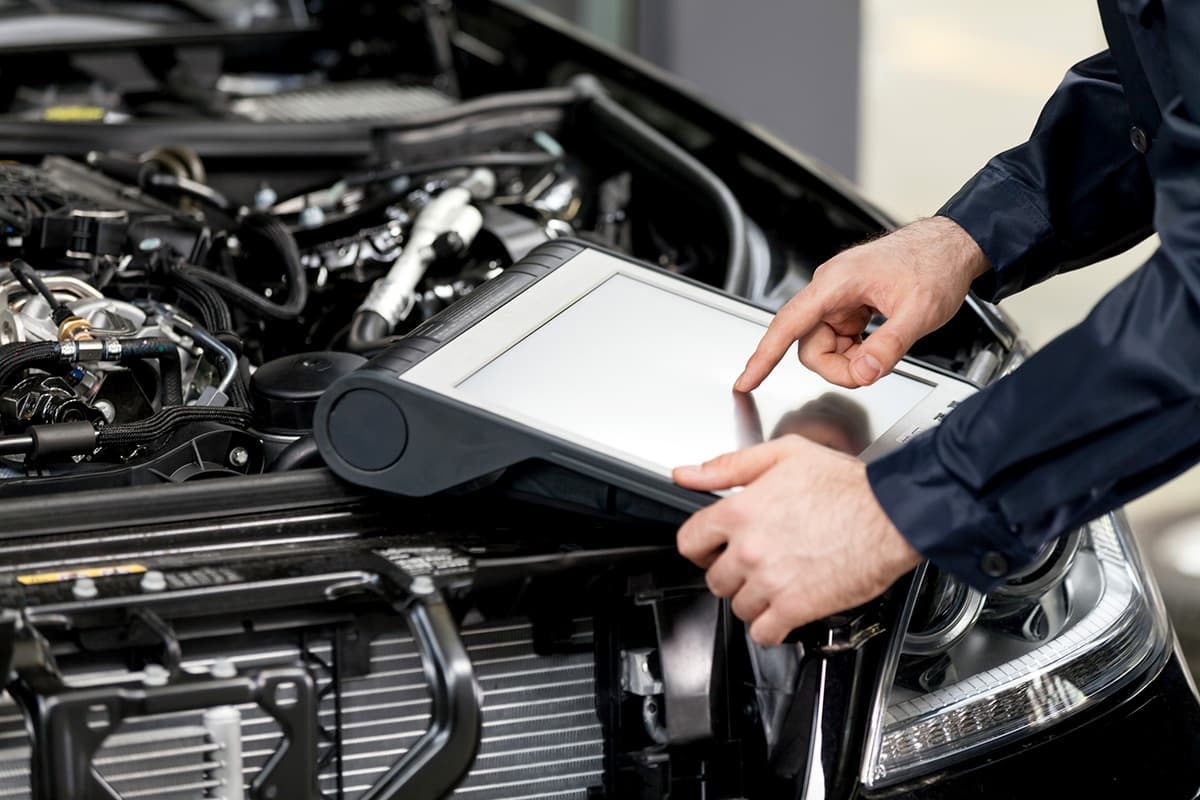

Крок 1. Сканер і візуальний огляд

Підключіть OBD-II сканер, зчитайте коди помилок, freeze-frame (оберти, навантаження двигуна, температура ОЖ, короткострокова/довгострокова корекція палива STFT/LTFT) і лічильники пропусків по циліндрах. Якщо лічильник зростає лише на четвертому — проблема локальна.

Параметри для фіксації (чек-лист freeze-frame):

• оберти двигуна (RPM),
• навантаження (Load, %),
• STFT/LTFT (корекція палива короткострокова/довгострокова),
• температура охолоджувальної рідини (°C).

Візуально огляньте:

• роз’єми котушки і форсунки четвертого циліндра,
• масові дроти двигуна,
• стан високовольтних проводів (якщо є),
• наявність тріщин, слідів пробою, масляних патьоків.

Режим $06 і лічильники пропусків: просунуті сканери дозволяють переглянути лічильники пропусків (misfire counts) і пороги спрацьовування монітора в режимі Mode $06 (стандарт SAE J1979). Назви полів залежать від марки сканера/автомобіля, але зазвичай це «Misfire Monitor Cylinder 4 Counts» і «Threshold». Якщо лічильник наближається до порогу — пропуски підтверджуються.

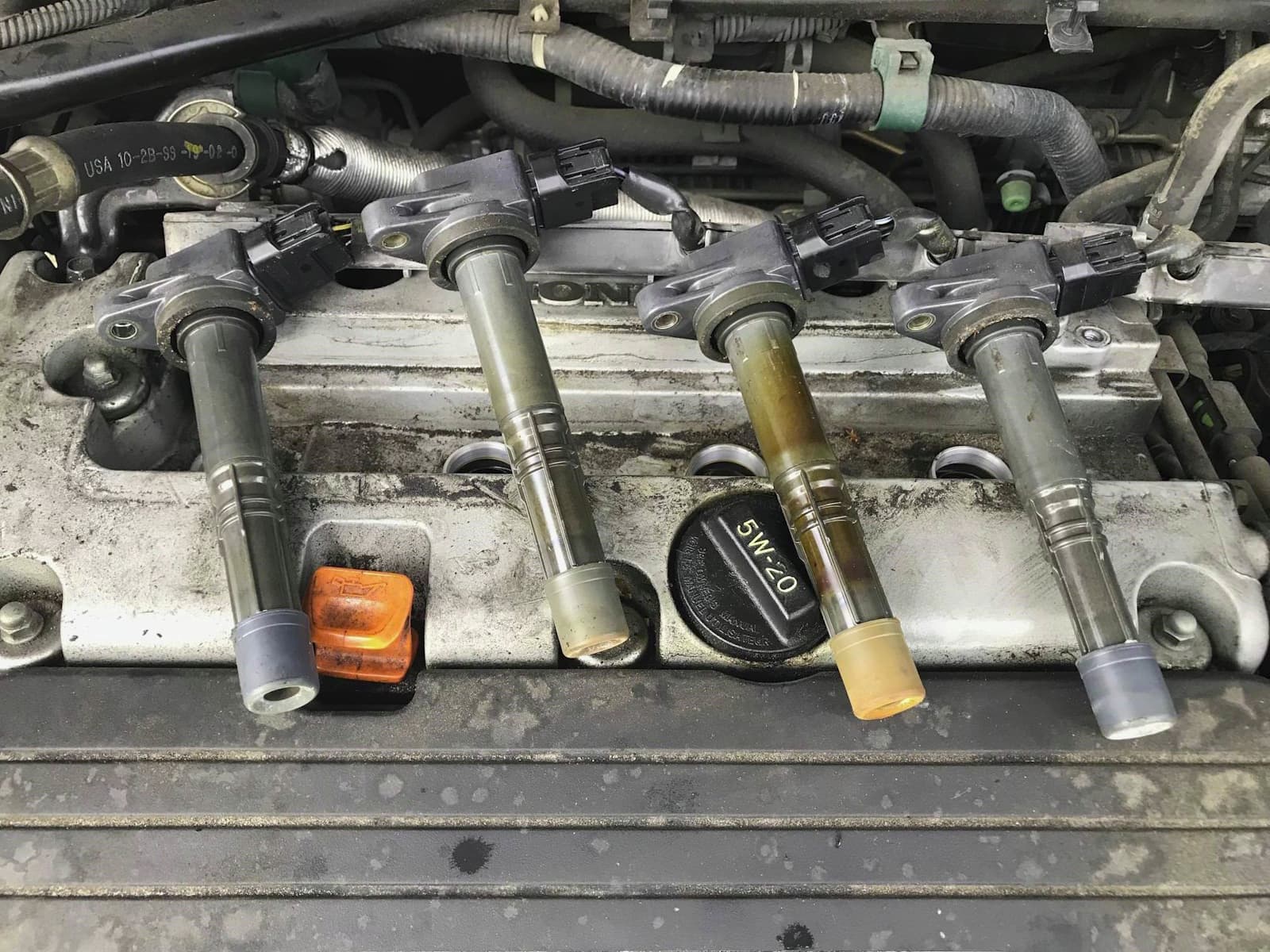

Крок 2. Перевірка свічки і котушки методом перестановки

Викрутіть свічку запалювання четвертого циліндра: оцініть зазор (перевірте щупом), стан електрода, наявність нагару або масла. Якщо свічка в нормі, поміняйте місцями свічку або котушку четвертого циліндра з сусіднім (наприклад, третім). Якщо потрібен окремий алгоритм, як перевірити котушку запалювання, краще пройти базову перевірку до заміни деталі навмання. Очистіть коди сканером, заведіть двигун і проїдьте кілька кілометрів.

Якщо код переїжджає на інший циліндр (наприклад, з’являється P0303 замість P0304) — несправний елемент локалізовано. Замініть його.

Крок 3. Перевірка форсунки

Якщо свічка і котушка справні, перевірте паливну форсунку четвертого циліндра:

• прослухайте стетоскопом: справна форсунка «клацає» в такт роботі двигуна,
• перевірте опір обмотки мультиметром (порівняйте з даними виробника),
• виконайте баланс-тест (відключення форсунок по черзі на холостому ходу): якщо відключення четвертої форсунки не змінює оберти, вона не працює,
• за можливості перевірте факел розпилу на стенді або ультразвуком. Якщо потрібна окрема інструкція, як перевірити форсунки, варто детально оцінити продуктивність і якість розпилу.

За потреби — чистка форсунки на ультразвуковому стенді або заміна.

Крок 4. Вимір компресії

Виміряйте компресію у всіх циліндрах компресометром. Якщо у четвертому циліндрі показник суттєво нижчий за інші (орієнтир: різниця понад 10–15% від середнього — звіряйте з заводським мануалом), проведіть тест на витік (Leak-down test). Він покаже, куди йде тиск: через клапани, кільця чи прокладку ГБЦ.

Крок 5. Перевірка тиску палива і підсмоктування повітря

Виміряйте тиск палива в рампі манометром: він має відповідати нормі виробника. Низький тиск збіднює суміш у всіх циліндрах, але якщо є локальний підсмоктування повітря біля четвертого циліндра, пропуски будуть лише в ньому.

Перевірте підсмоктування повітря димогенератором: дим із негерметичності вкаже джерело збіднення. Огляньте прокладки впускного колектора, вакуумні шланги, прокладку дроселя.

Техніка безпеки: роботи проводьте на охолодженому двигуні, при роботі з паливною системою уникайте іскор і відкритого вогню, при перевірці котушок і свічок дотримуйтеся обережності — високовольтна частина небезпечна.

Якщо причин не знайдено — перевірте датчик положення колінвала (CKP) і датчик розподільного валу (CMP), оновіть прошивку ЕБУ (якщо є TSB від виробника).

Як усунути помилку P0304 і скинути Check Engine

Починайте з виявленого вузла:

• заміна свічки запалювання — якщо виявлено зношення, тріщину або сильний нагар,
• заміна котушки запалювання — при пробої ізоляції або внутрішньому обриві,
• чистка або заміна форсунки — якщо баланс-тест показав її відмову,
• ремонт двигуна — при низькій компресії (заміна кілець, притирка/заміна клапанів, заміна прокладки ГБЦ).

Після усунення причини скиньте код помилки через сканер. Можна зняти клему акумулятора на 5–10 хвилин, але це скине адаптації ЕБУ (оберти холостого ходу можуть плавати перші 10–20 км, на деяких автомобілях може скинутися налаштування вікон/радіо — звіртеся з мануалом).

Проїдьте 20–30 км у звичайному режимі (умови для завершення готовності моніторів залежать від марки і моделі — див. мануал або вимоги драйв-цикла). Якщо код не повертається — проблема усунена. Якщо код знову з’являється — продовжуйте діагностику за алгоритмом, виключаючи суміжні вузли.

Що робити, якщо код повернувся? Поверніться до кроків 3–5: перевірте форсунку (якщо swap-тест не проводився), тиск палива, підсмоктування повітря. При стійкому поверненні — поглиблена перевірка датчиків CKP/CMP, синхронізації ГРМ і прошивки ЕБУ.

Коли звертатися в сервіс

Звертайтеся в автосервіс, якщо:

• пропуски постійні або миготить Check Engine,
• компресія низька в четвертому циліндрі,
• немає тиску палива в рампі,
• відсутній потрібний інструмент або досвід діагностики,
• після самостійних перевірок причина не виявлена.

Поширені помилки діагностики та ризики

При самостійному діагностуванні P0304 часто допускають такі помилки:

1. Заміна компонентів навмання. Змінюють свічку, котушку, форсунку без перевірки swap-тестом або баланс-тестом — витрачають ресурси без локалізації причини.
2. Ігнорування підсмоктування повітря. Локальний підсмоктування біля 4-го циліндра збіднює суміш, але його пропускають без димогенератора.
3. Плутанина в нумерації циліндрів. Неправильна ідентифікація четвертого циліндра (особливо на V6/V8) призводить до заміни деталей на сусідньому циліндрі.
4. Несприйняття лічильників пропусків. Перевіряють лише наявність P0304, не аналізуючи лічильники по інших циліндрах — пропускають множинні пропуски або проблему ЕБУ.
5. Неправильні зазори свічок. Встановлюють свічки з зазором «на око», не перевіряючи щупом — іскра слабка, пропуски повертаються.
6. Їзда при миготливому Check Engine. Продовжують рух під навантаженням — руйнують каталізатор за лічені кілометри.

Матриця ймовірностей «симптом → ймовірна причина → що перевірити спочатку»:
