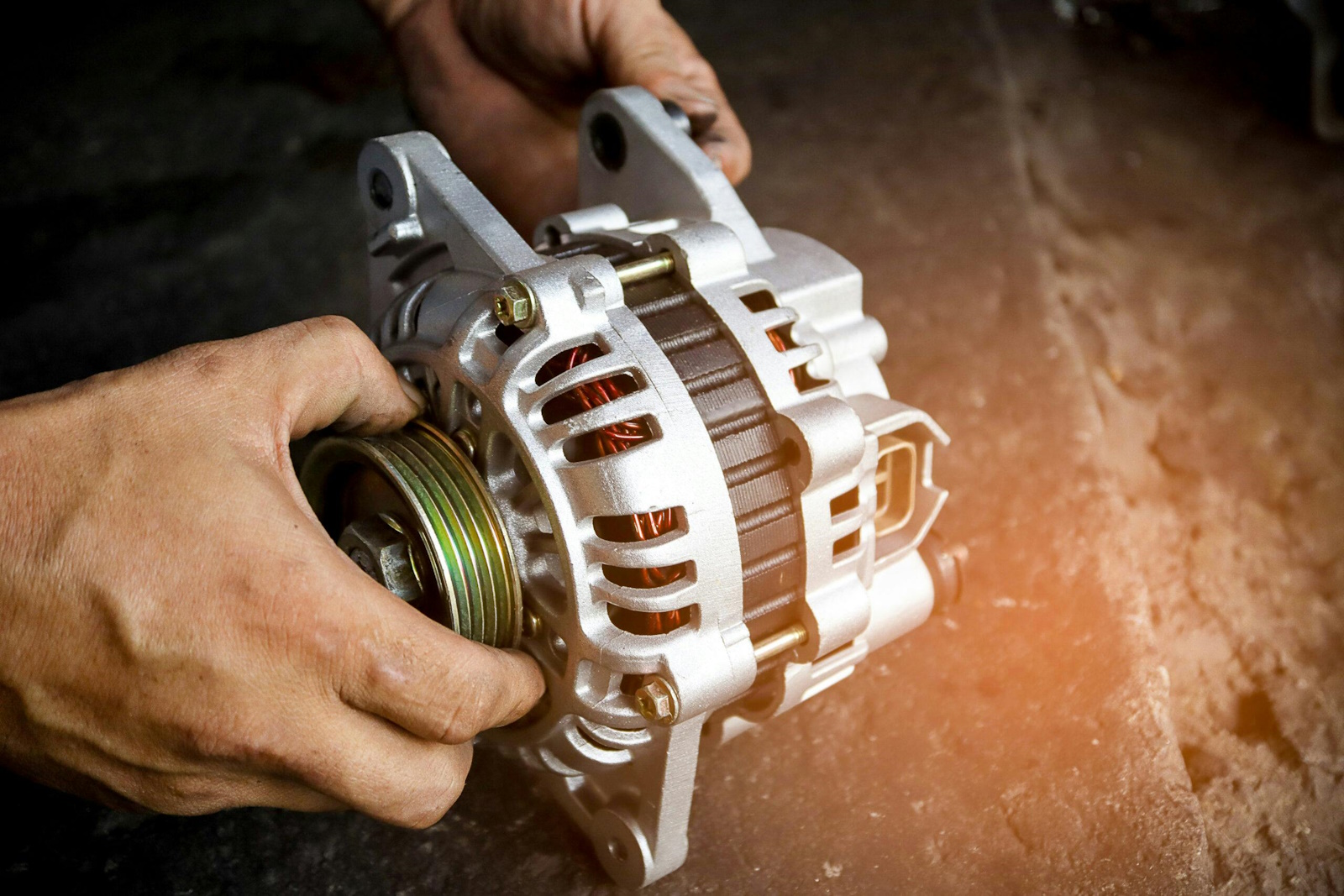

Як перевірити генератор автомобіля: повне покрокове керівництво

Як перевірити генератор за 5 хвилин

1. Холостий хід без навантаження: 13,8–14,5 В. При вимкненому двигуні АКБ має показувати 12,4–12,7 В.
2. Холостий хід під навантаженням (фари + пічка): 13,6–14,3 В. Просадка нижче 13,2 В — привід перевірити щітки, ремінь і діоди.
3. 2000–3000 об/хв: стабільно 13,8–14,8 В. Вище 15 В — ймовірна несправність регулятора напруги.
4. Падіння напруги B+ генератор ↔ АКБ: до 0,2–0,3 В. Між корпусом генератора і мінусом АКБ — також до 0,2–0,3 В.
5. Контрольна лампа D+: має гаснути при підвищенні обертів — це ознака нормального збудження.
6. AC-хвилі: до 0,5 В — норма. Вище — перевіряйте діодний міст.
7. Сучасні авто: використовуйте сканер для команд LIN/BSD і параметрів IBS. Цільова та фактична напруга мають співпадати, розбіжність понад 0,5 В потребує перевірки ЕБУ та фусібл-лінка.

Не знімайте клему АКБ на працюючому двигуні — це може пошкодити електроніку.

Ознаки несправності та підготовка до перевірки генератора

Тьмяне світло фар при працюючому двигуні, миготливий індикатор АКБ на панелі приладів, ускладнений запуск — типові симптоми проблем із зарядкою. Перед тим як підозрювати генератор, перевірте акумулятор: виміряйте напругу на клемах — заряджена АКБ показує 12,4–12,7 В без навантаження.

Огляньте клеми на предмет окислення, перевірте натяг ременя генератора — провислий або зношений ремінь знижує потужність зарядки. Типовий прогин 10–15 мм, але точне значення краще уточнювати за мануалом вашого автомобіля.

Для базової діагностики знадобиться цифровий мультиметр із режимами DC/AC і вимірювання опору, контрольна лампа 12 В і базовий набір ключів. Вимкніть потужних споживачів перед замірами — кондиціонер, обігрів скла, аудіосистему.

Чек-лист підготовки:

• АКБ заряджена не нижче 12,4 В
• Клеми очищені від окислів і затягнуті
• Ремінь натягнутий за специфікацією, без тріщин і розшарувань
• Мультиметр справний
• Некритичні споживачі вимкнені

На сучасних автомобілях із керуванням зарядкою через ЕБУ (LIN, BSD, IBS) діапазони напруг можуть бути ширшими: 12,6–15,2 В — це може бути нормою, якщо система регулює заряд з урахуванням температури АКБ і навантаження. У такому разі перевіряйте параметри сканером перед висновками про несправність.

Як перевірити генератор мультиметром, не знімаючи з машини

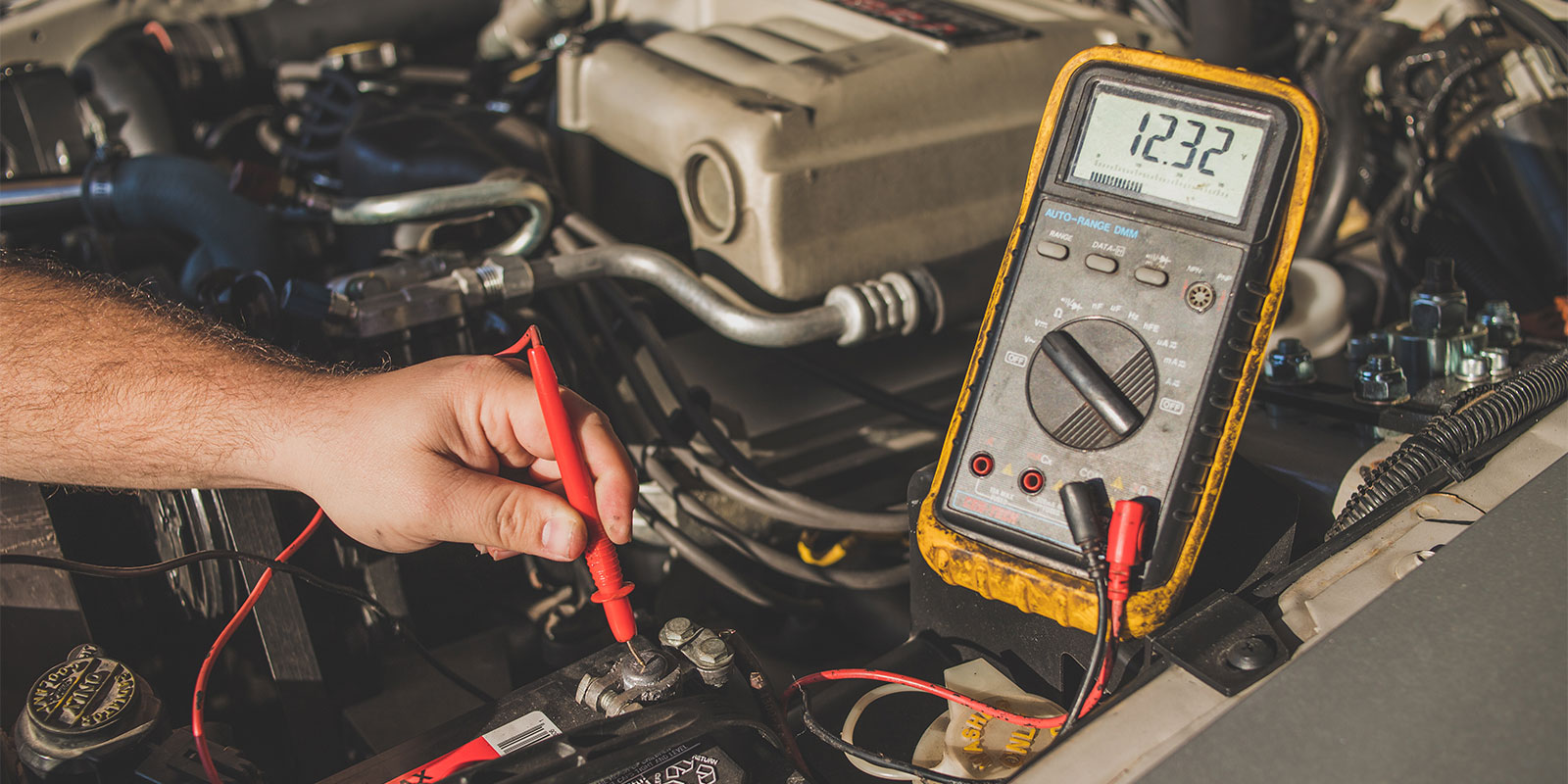

Заглушіть двигун і вимкніть усі споживачі. Переведіть мультиметр у режим вимірювання постійної напруги. Червоний щуп підключіть до плюсової клеми акумулятора, чорний — до мінусової. Нормальна напруга зарядженої АКБ — 12,4–12,7 В. Значення нижче 12,2 В свідчить про розряд батареї, тому перед діагностикою генератора акумулятор краще зарядити.

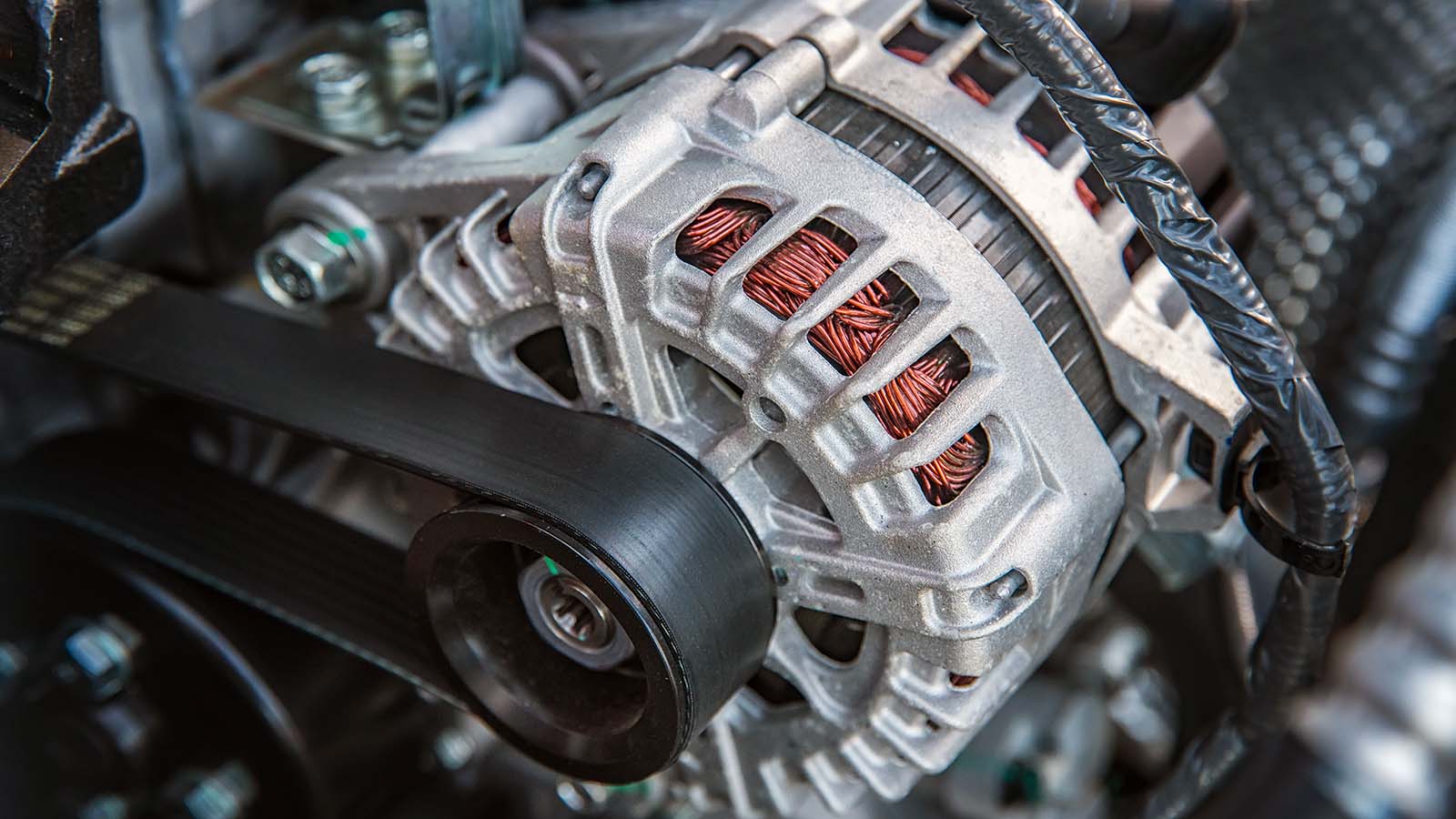

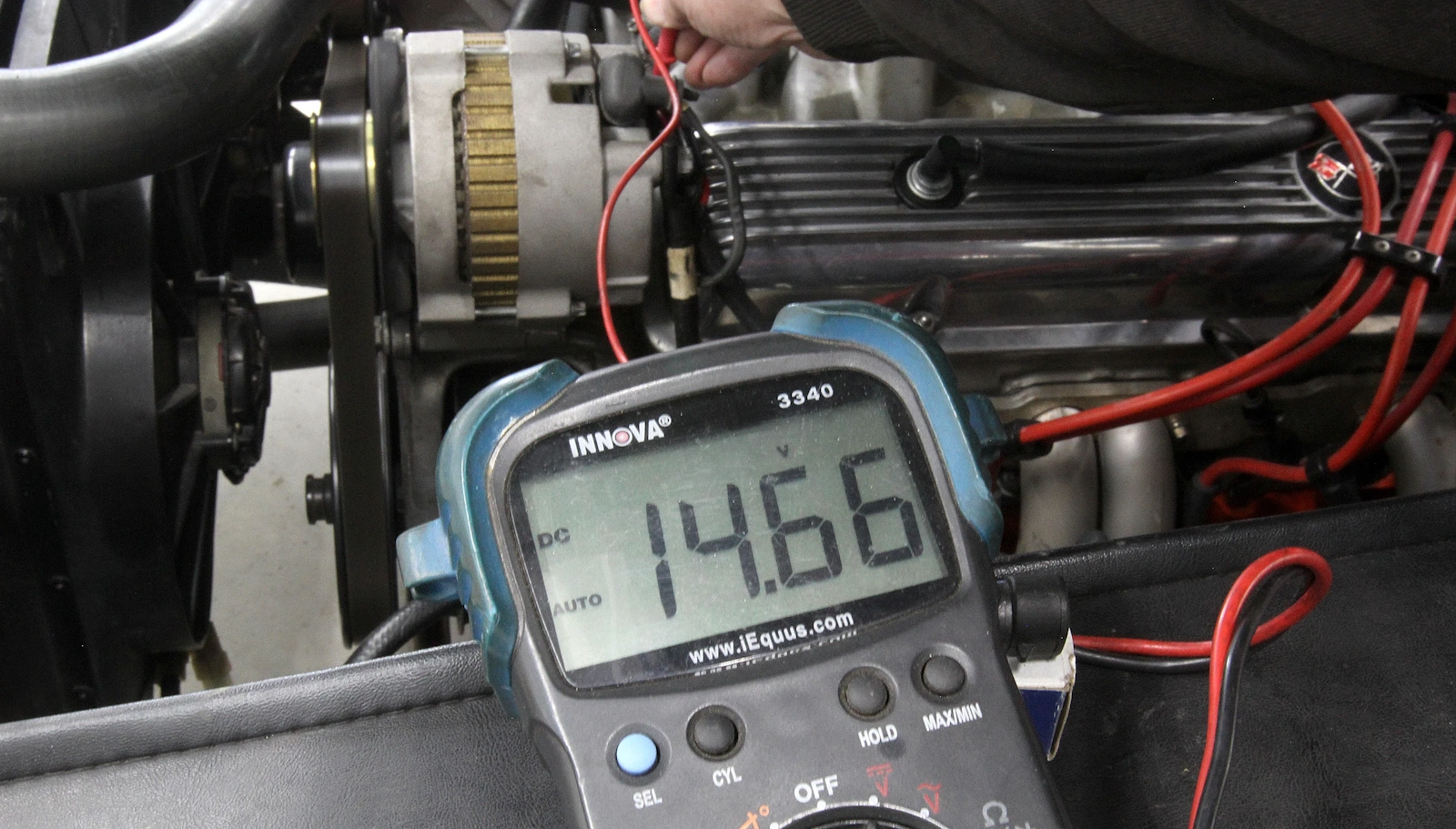

Запустіть двигун і дайте йому попрацювати на холостих обертах 30–60 секунд. Виміряйте напругу на клемах акумулятора: справний генератор зазвичай видає 13,8–14,5 В.

Увімкніть фари, вентилятор опалення на максимум і обігрів заднього скла — створіть навантаження близько 30–40 А. Напруга має залишатися в межах 13,6–14,3 В. Просадка нижче 13,2 В свідчить про слабку зарядку: можливі зношені щітки, прослизання ременя, несправний регулятор або пробиті діоди моста.

Підніміть оберти двигуна до 2000–3000 об/хв. Напруга має стабілізуватися в діапазоні 13,8–14,8 В і не перевищувати 15 В. Значення вище 15 В часто свідчать про несправність регулятора напруги. На автомобілях із температурною компенсацією допустиме короткочасне підвищення до 15,2 В при холодному зимовому запуску.

Перевірка падіння напруги:

• B+ генератора → плюс АКБ: червоний щуп на вивід B+ генератора, чорний — на плюсову клему АКБ. Під навантаженням допустиме падіння — до 0,2–0,3 В. Більше значення вказує на окислення контактів або пошкодження плавкої вставки.
• Корпус генератора → мінус АКБ: червоний щуп на корпус генератора, чорний — на мінусову клему акумулятора. Норма — також до 0,2–0,3 В. Перевищення свідчить про поганий масовий контакт.

Огляньте ремінь генератора: він не має свистіти і провисати понад допустиме виробником. Також перевірте роз’єми на корпусі генератора — вони мають бути чистими і щільно зафіксованими.

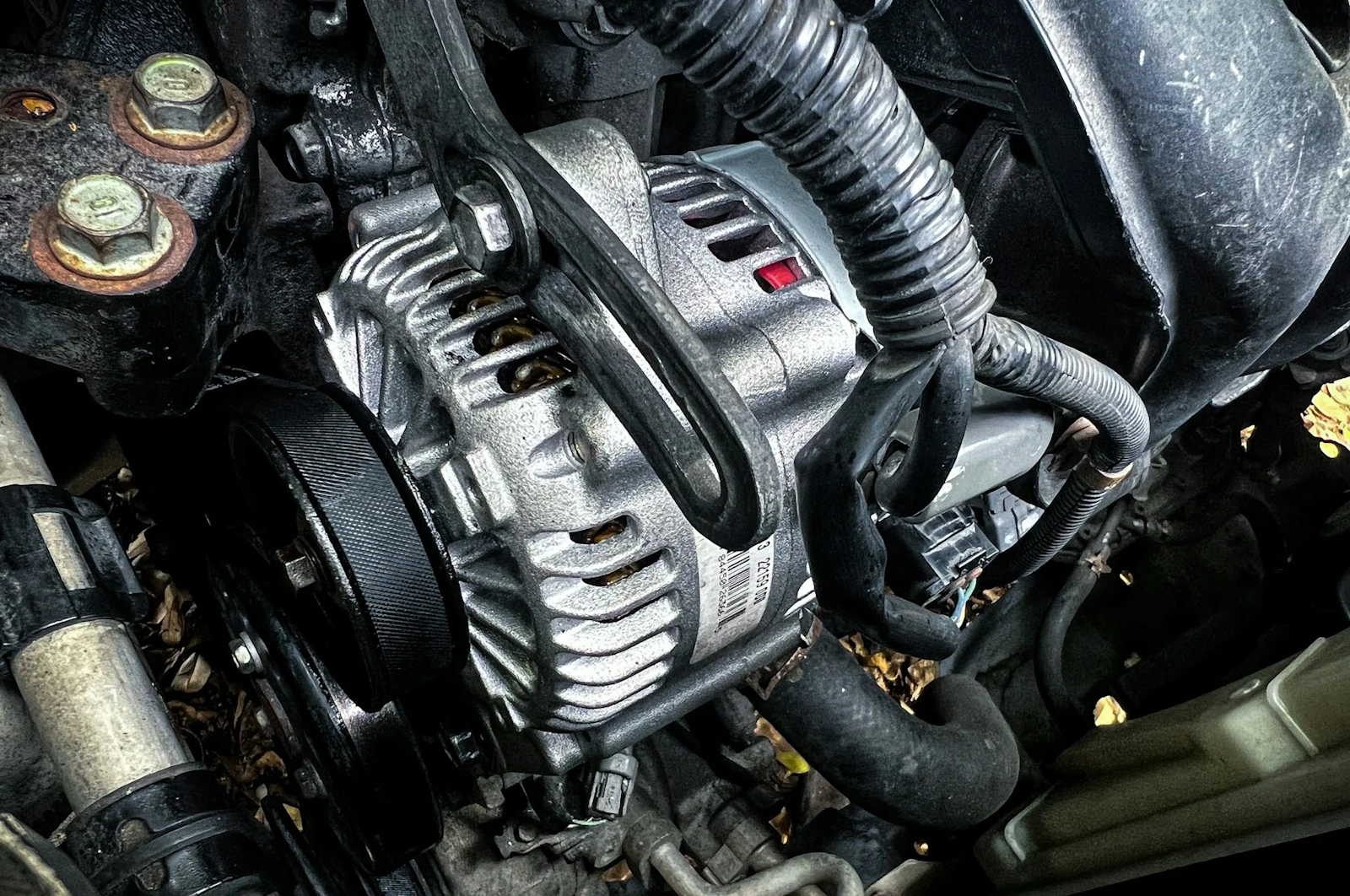

Нормальні значення та симптоми

Перевірка пульсацій і хвиль по AC: діагностика діодного моста

Переведіть мультиметр у режим вимірювання змінної напруги. Підключіть щупи до клем акумулятора при працюючому двигуні на холостих обертах. Справний діодний міст зазвичай дає хвилі до 0,2–0,5 В AC. Вища хвиля свідчить про пробитий діод.

Повторіть вимір під навантаженням. Якщо хвилі зростають до 1–2 В AC або миготять фари — діодний міст потребує перевірки і, ймовірно, заміни.

Що перевіряти далі:

• Зніміть кришку генератора і від’єднайте статор від діодного моста
• Перевірте кожен діод у режимі «діод»: в одному напрямку має бути падіння 0,4–0,7 В, в іншому — обрив
• Перевірте три фази статора: опір між парами виводів має бути однаковим

Діагностика сканером: параметри LIN/BSD/IBS і коди DTC

Автомобілі з «розумними» генераторами керуються через ЕБУ по шині LIN або BSD. Вони регулюють напругу зарядки з урахуванням температури АКБ, навантаження і режиму stop-start. Через це звичайний мультиметр може показати «ідеальну» напругу, хоча генератор працює штатно.

Параметри, які варто перевірити сканером:

• Commanded Voltage / Current — цільова напруга і струм від ЕБУ
• Measured Voltage — фактична напруга на АКБ
• Field Duty Cycle / Current — струм збудження
• IBS State — стан датчика струму акумулятора
• Load Management — логіка керування навантаженням

Типові коди DTC:

• P0560 — відхилення напруги системи
• P0620 — проблема в ланцюзі керування генератором
• P0622 — помилка ланцюга збудження
• P0625 — низький рівень сигналу на клемі збудження

Якщо сканер показує команду заряджати на 14,5 В, а фактична напруга на АКБ 13,0 В — перевіряйте ланцюг B+, плавку вставку і сам генератор.

Проста перевірка генератора контрольним світлом (без мультиметра)

Контрольна лампа 12 В дозволяє виконати базову перевірку. Запустіть двигун і дайте йому попрацювати на холостих обертах. З’єднайте один контакт лампи з клемою D+ або L на генераторі, другий — з плюсом акумулятора.

Справний генератор при підвищенні обертів гасить лампу або помітно знижує її яскравість. Яскраве постійне світло свідчить про проблеми із збудженням: можливий обрив обмотки ротора, знос щіток або пробій діодів.

Важливо: на автомобілях із LIN/BSD клема D+ може відсутня як окремий вивід, і такий тест там непридатний.

Діагностика знятого з автомобіля генератора

Перевірка на столі допомагає виявити несправності без ризику для проводки автомобіля. Підключіть корпус генератора до мінуса акумулятора, вивід B+ — до плюса через запобіжник 10–15 А.

Для збудження коротко подайте плюс через контрольну лампу на клему D+. Обертайте шків вручну або дрилем. Справний генератор почне видавати напругу, а лампа потьмяніє.

Обмеження: не розкручуйте генератор вище 3000 об/хв без контролю. При надто високих обертах напруга може вийти за безпечні межі.

Заходи безпеки:

• Надійно закріпіть генератор
• Використовуйте захисні окуляри і рукавички
• Не торкайтеся обертового шківа
• Суворо дотримуйтесь полярності підключення

Як перевірити окремі вузли: діодний міст, обмотки, регулятор напруги

Діодний міст: тест «не знімаючи» і на столі

Переведіть мультиметр у режим перевірки діодів. На вимкненому двигуні підключіть червоний щуп до клеми B+ генератора, чорний — до корпусу. Справний міст не має показувати провідність в обох напрямках.

На знятому генераторі перевірте кожен діод окремо: діод має пропускати струм лише в одному напрямку. Будь-яка провідність в обох напрямках або повний обрив — ознака несправності.

Обмотки, регулятор напруги та щіточний вузол

Статор: виміряйте опір між парами фазних виводів — значення мають бути однаковими. Між будь-якою фазою і корпусом не повинно бути провідності.

Ротор: виміряйте опір між контактними кільцями — для багатьох генераторів це 2–5 Ом, але краще орієнтуватися на мануал. Між кільцем і валом має бути обрив.

Щітки: залишкова довжина менше 5 мм зазвичай є приводом для заміни. Також перевірте пружини на пружність.

Регулятор: при подачі напруги в робочому діапазоні він має відкривати і закривати ланцюг збудження залежно від вхідної напруги. Якщо реакції немає — регулятор несправний.

Фусібл-лінк і падіння напруги на B+

Плавкий запобіжник на лінії B+ між генератором і акумулятором — часта прихована причина недозаряду. З часом контакти окислюються, опір зростає, і генератор ніби «заряджає гірше», хоча сам вузол справний.

Як перевірити:

1. Підключіть червоний щуп мультиметра до виводу B+ генератора, чорний — до плюсової клеми АКБ
2. Увімкніть навантаження: фари, пічку, обігрів скла
3. Виміряйте падіння напруги — норма до 0,2–0,3 В
4. Якщо падіння вище 0,5 В — шукайте фусібл-лінк або поганий контакт на B+

Перевірка маси: між корпусом генератора і мінусом АКБ під навантаженням також має бути не більше 0,2–0,3 В.

Обгінна муфта шківа (OAP/OWC): швидкий тест

Обгінна муфта шківа встановлена на багатьох сучасних генераторах і знижує ривки ременя. Її знос викликає свист ременя, мерехтіння світла фар і проблеми із зарядкою.

Як перевірити:

1. Заглушіть двигун і заблокуйте ротор генератора
2. Спробуйте провернути шків вручну в обидва боки
3. В один бік шків має обертатися вільно, в інший — блокуватися

Якщо шків крутиться в обидва боки або заїдає — муфта зношена.

Що робити далі: ремонт чи заміна генератора?

Ремонт має сенс при локальних несправностях: зношені щітки, несправний регулятор, підшипники, ремінь, діодний міст при цілих обмотках.

Заміна генератора цілком зазвичай доцільніша при міжвитковому замиканні, сильному зношенні контактних кілець, тріщинах корпусу або множинних відмовах одразу кількох вузлів.

Після ремонту або заміни обов’язково повторіть перевірку зарядки: напруга на АКБ без навантаження і під навантаженням, падіння напруги на силових проводах і масі, натяг ременя.

Особливості сучасних систем зарядки: LIN, BSD, IBS, stop-start, AGM/EFB

Автомобілі зі start-stop, рекуперацією енергії та батареями AGM/EFB використовують «розумні» генератори, керовані ЕБУ. Напруга зарядки змінюється залежно від температури АКБ, стану заряду і навантаження на двигун.

Як перевіряти такі системи:

1. Не покладайтеся лише на мультиметр
2. Використовуйте сканер для перегляду цільової і фактичної напруги
3. Перевірте помилки по генератору і IBS
4. За потреби виконайте форсований тест зарядки через сканер

Важливо: на автомобілях із LIN/BSD/IBS не відключайте акумулятор при працюючому двигуні і обережно ставтеся до «прикурювання».

Дисклеймер для гібридів і 48 В / 24 В систем: описана методика не підходить для гібридів, високовольтних систем і частини комерційної техніки. Для них потрібна окрема профільна діагностика.
