Клапан управления турбиной: что это, признаки неисправности, диагностика, чистка и нормы

Что такое клапан управления турбиной и его роль в системе турбонаддува

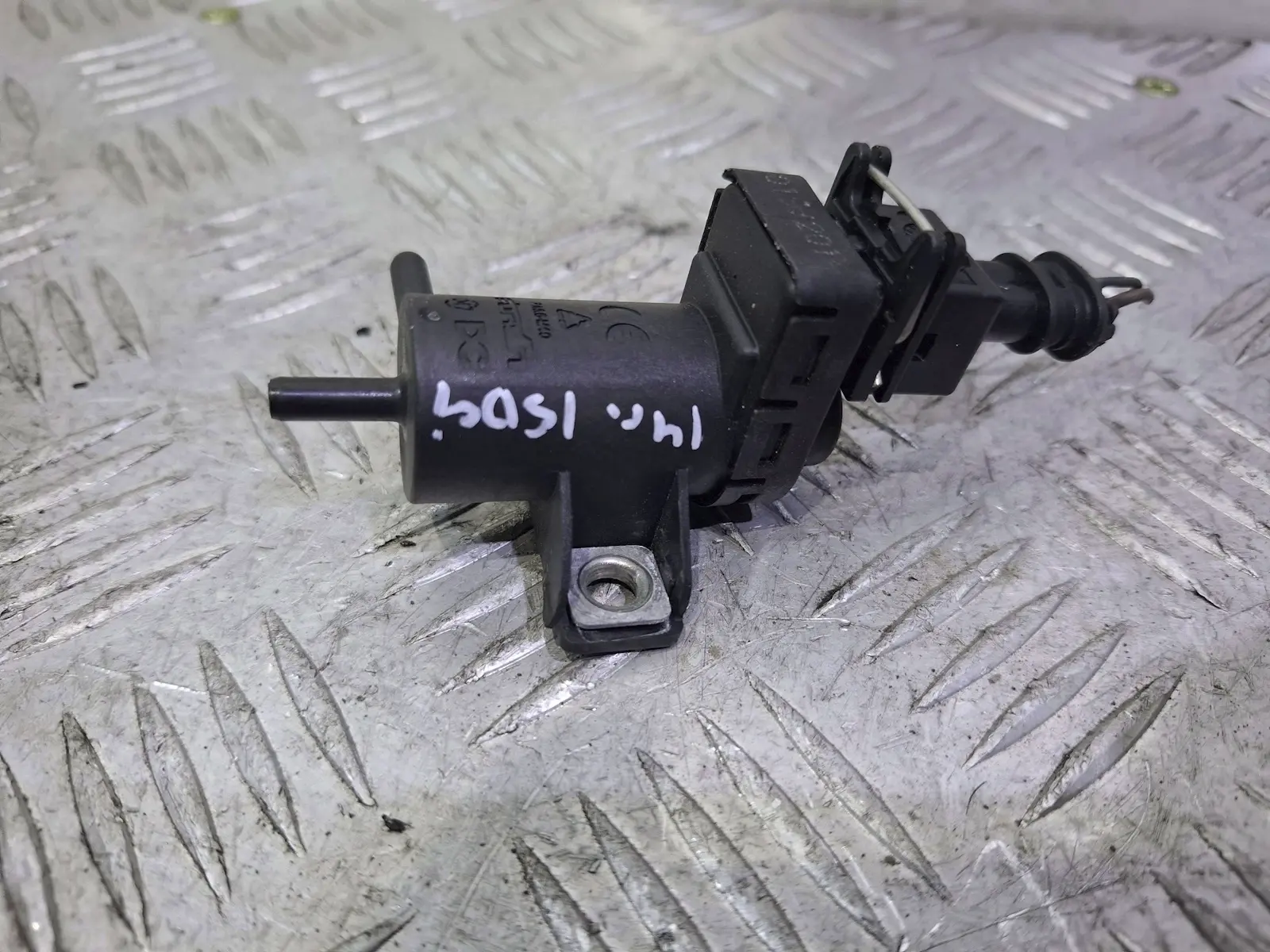

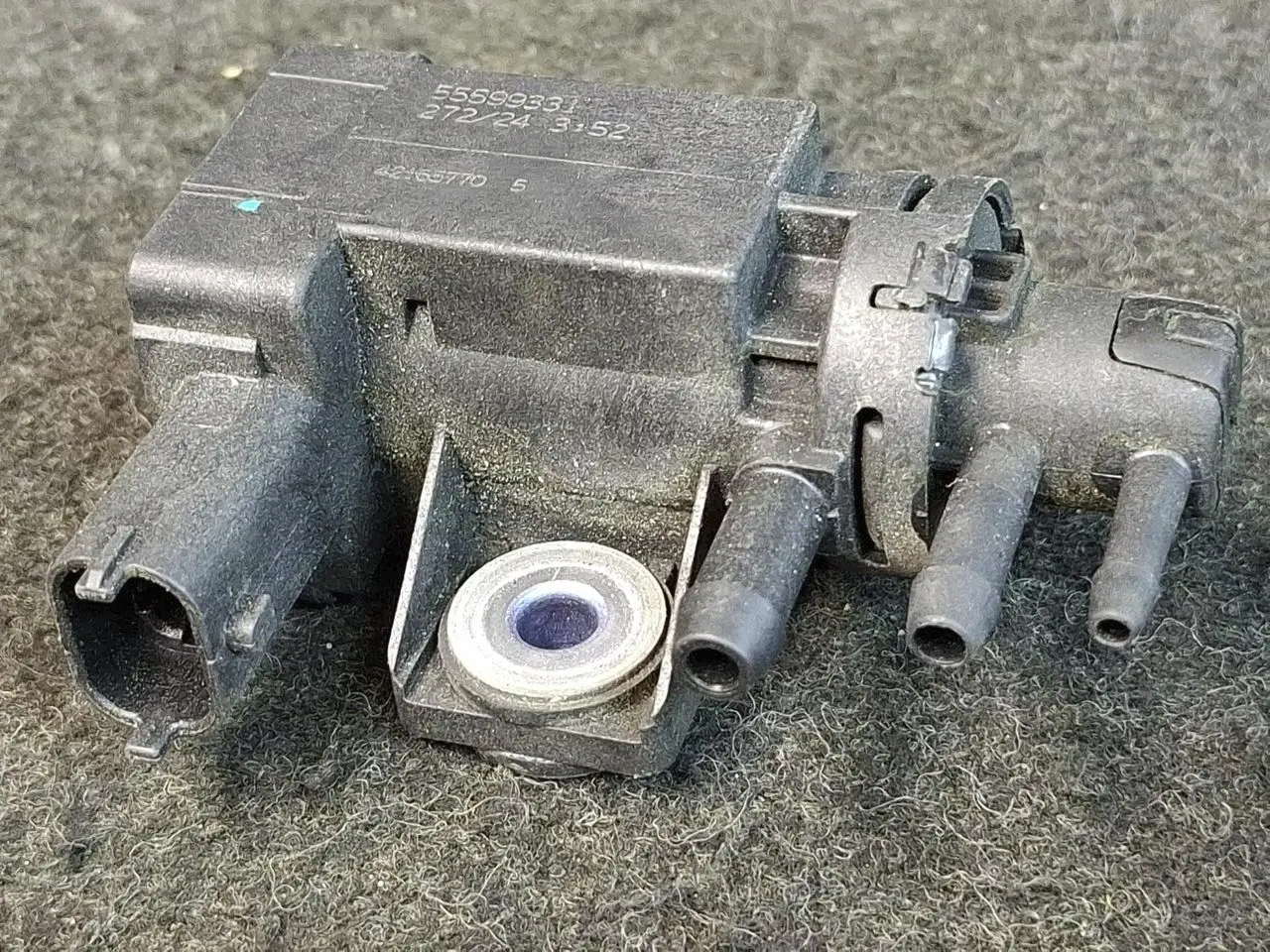

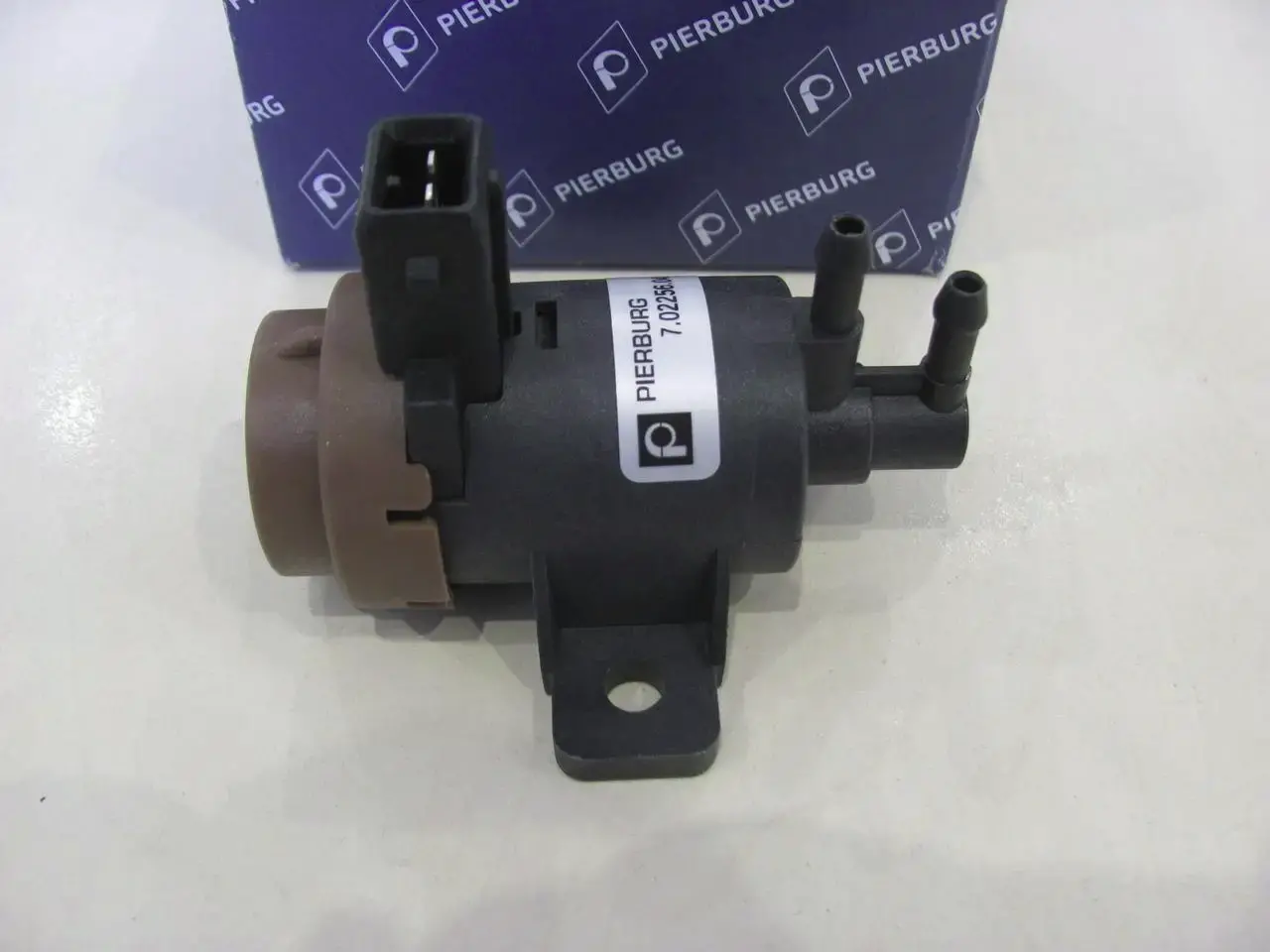

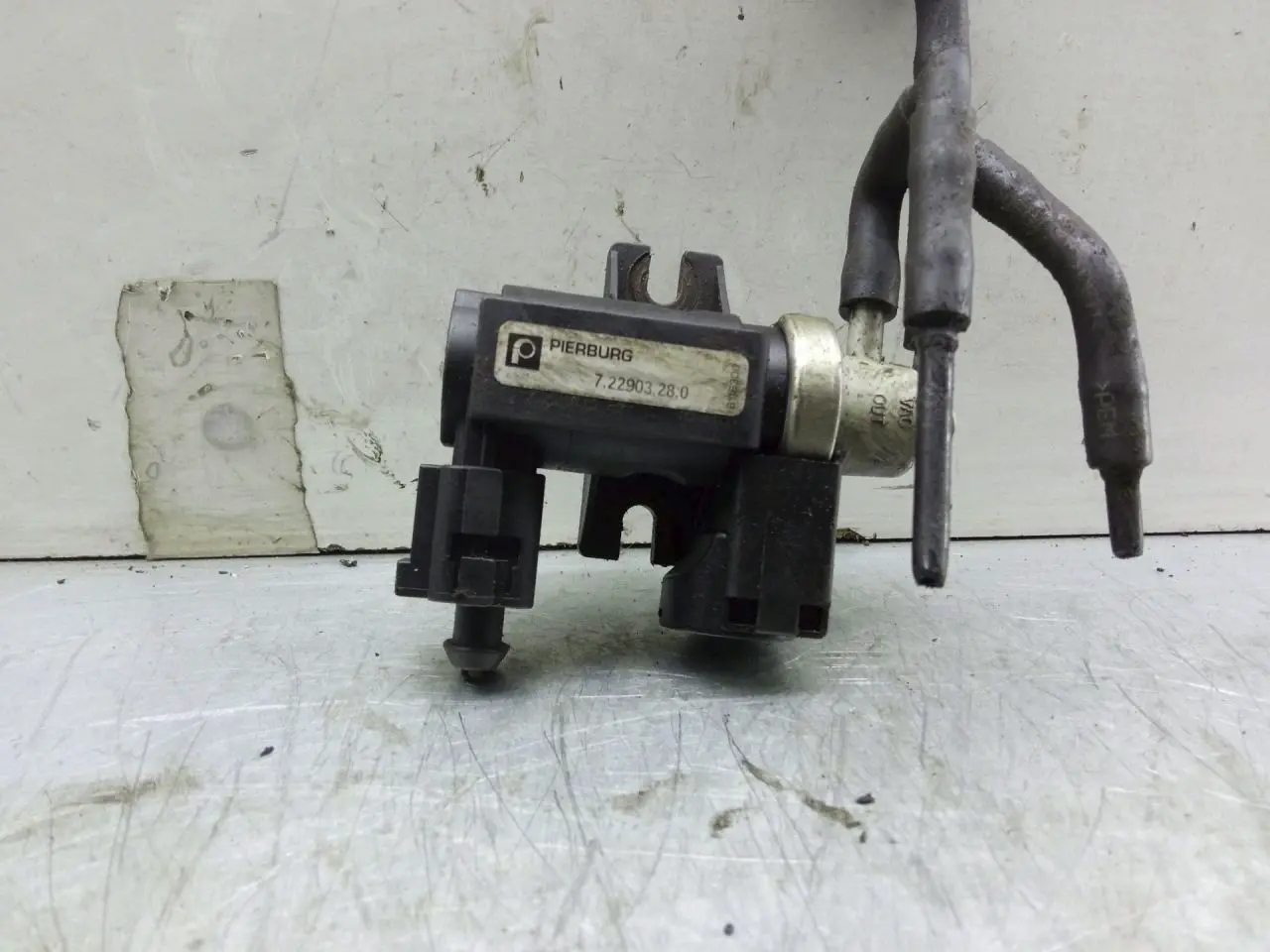

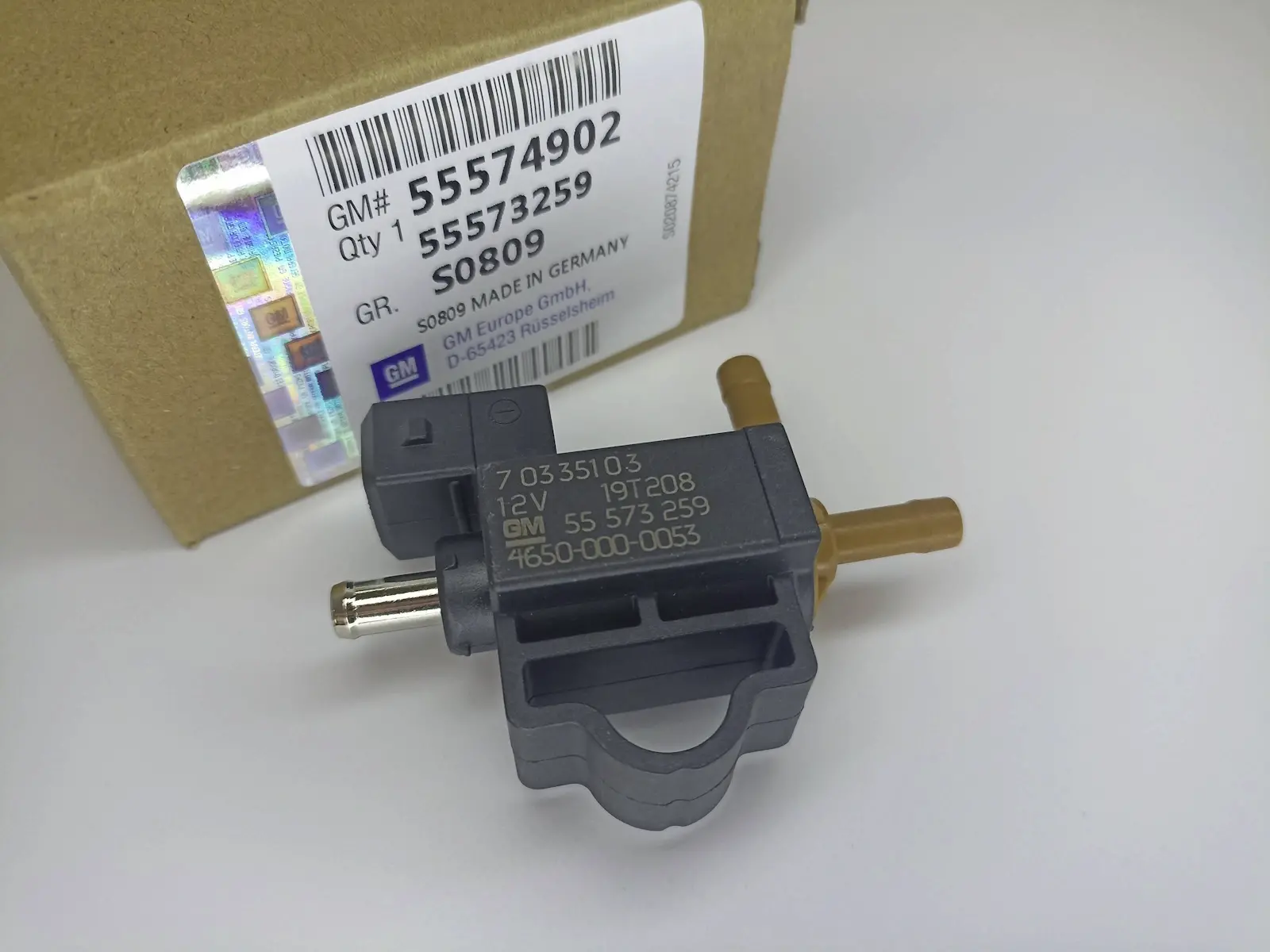

Клапан управления турбиной (boost control solenoid, N75 в системах VAG) — электромеханический соленоид, регулирующий подачу вакуума или давления на актуатор турбины. Актуатор перемещает шток вестгейта (wastegate) или изменяет угол направляющих лопаток VGT (Variable Geometry Turbo), что влияет на поток выхлопных газов через турбину и, соответственно, давление наддува.

ЭБУ получает данные от датчика MAP (Manifold Absolute Pressure), сравнивает их с целевым давлением и изменяет ШИМ-сигнал (duty cycle) на соленоид. Соленоид регулирует степень открытия клапана, дозируя вакуум или давление к актуатору, который корректирует работу турбины. Таким образом поддерживается заданное давление наддува.

В системах с фиксированной геометрией (wastegate) соленоид управляет вакуумом на мембранном актуаторе: при недостатке наддува ЭБУ увеличивает разрежение, шток вестгейта закрывается, больше выхлопных газов направляется на ротор турбины, давление растёт. В системах VGT соленоид регулирует положение направляющих лопаток через пневмоактуатор или электропривод, что позволяет оптимизировать поток газов и предотвратить передув.

Если клапан заедает или теряет герметичность, система не может корректно регулировать наддув. Закрытый клапан может привести к передуву (overboost) с кодом ошибки P0234, а открытый или негерметичный — к недодуву (underboost) с кодом P0299, что снижает мощность и увеличивает расход топлива.

Основные признаки неисправности клапана управления турбиной

Симптомы обычно проявляются под нагрузкой и при разгоне, когда система активно регулирует наддув.

• Потеря мощности и вялая динамика. Автомобиль плохо реагирует на педаль газа, разгон замедлен. Это может быть связано с недодувом, когда клапан не создаёт достаточного вакуума, и актуатор не закрывает вестгейт.
• Коды ошибок P0299 и P0234. P0234 (Engine Overboost Condition) указывает на превышение давления наддува, что может быть вызвано закисшим клапаном или заклинившим актуатором. P0299 (Turbocharger/Supercharger Underboost) сигнализирует о недодуве, возможны утечки вакуума или неисправность соленоида.
• Свист, подвывание, дрожание при разгоне. Высокий свист или шипение из моторного отсека могут указывать на утечку вакуума или негерметичность клапана.
• Чёрный дым из выхлопной трубы. При передуве смесь переобогащается, что приводит к появлению сажи. При недодуве возможен серый или синеватый дым, связанный с попаданием масла в камеру сгорания.
• Рывки, плавающее давление наддува, неровный буст. Нестабильная работа клапана вызывает колебания давления и рывки при движении.
• Повышенный расход топлива и запах гари. Нестабильный наддув заставляет ЭБУ обогащать смесь, что увеличивает расход и может привести к перегреву турбины.
• Перегрев турбины и кратковременная потеря тяги. Защитная реакция ЭБУ при превышении температуры турбины, часто связана с заклинившим клапаном.

В условиях эксплуатации с перепадами температур, некачественным топливом и пыльными дорогами клапаны управления турбиной особенно подвержены закисанию и засорению.

Причины неисправностей и риски езды с неисправным клапаном

Наиболее частые причины отказа клапана управления турбиной:

• Старение и утечки вакуумных шлангов, приводящие к потере герметичности.
• Коррозия и нагар на оси клапана, вызывающие заедание.
• Засорение каналов соленоида масляным туманом из системы вентиляции картера.
• Отказ электромагнитной катушки из-за перегрева или повреждений.
• Повреждения проводки, окисление контактов, неисправность реле или предохранителей.
• Закисание геометрии VGT, блокирующее движение направляющих лопаток.
• Неверные показания датчика давления наддува (MAP), приводящие к неправильному управлению клапаном.

Риски эксплуатации с неисправным клапаном:

• При передуве (overboost): возможна детонация, перегрев турбины и двигателя, риск повреждения поршней и клапанов. ЭБУ может ограничить мощность или перевести двигатель в аварийный режим.
• При недодуве (underboost): снижается тяга, увеличивается расход топлива, возможны отложения сажи в выпускной системе и перегрузка катализатора или сажевого фильтра (DPF).
• Долгосрочные последствия: ускоренный износ подшипников турбины, повреждение ротора, ухудшение экологических показателей и возможные повреждения систем выпуска.

Как проверить клапан управления турбиной: пошаговая диагностика

Диагностика включает визуальный осмотр и функциональные тесты, которые можно выполнить самостоятельно с учётом ограничений и требований безопасности. Последовательность позволяет локализовать проблему.

• Шаг 1. Подготовка и безопасность. Заглушите двигатель и дайте турбине остыть минимум 15 минут. При работе с электрооборудованием соблюдайте меры предосторожности. Рекомендуется выполнять диагностику с учётом особенностей конкретного автомобиля и руководства по ремонту.
• Шаг 2. Визуальный осмотр. Проверьте разъём соленоида на наличие окисления и повреждений. Осмотрите вакуумные шланги на трещины, потёртости, следы масла или сажи. Убедитесь, что хомуты затянуты, но не пережимают шланги.
• Шаг 3. Проверка вакуума. Отключите вакуумный шланг от актуатора и подключите ручной вакуумный насос (например, mityvac). Создайте разрежение и проверьте его удержание. Утечка указывает на негерметичность шланга, клапана или актуатора.
• Шаг 4. Проверка хода штока актуатора. При подаче вакуума шток должен плавно переместиться на определённое расстояние и вернуться в исходное положение после сброса вакуума. Заедание или отсутствие возврата свидетельствуют о неисправности актуатора.
• Шаг 5. Электрическая проверка соленоида. Измерьте сопротивление обмотки мультиметром. Для бензиновых систем норма — в определённом диапазоне, для дизельных — в другом (уточняйте по мануалу). Бесконечное сопротивление или слишком низкое значение указывают на повреждение обмотки. Проверьте наличие питания и массы на разъёме при включённом зажигании.
• Шаг 6. Активный тест с диагностическим сканером. Подключите сканер, активируйте соленоид управления — он должен издавать щелчки. Запишите целевое и фактическое давление наддува, а также параметры ШИМ-сигнала.
• Шаг 7. Тест-драйв с записью логов. Под нагрузкой (например, на третьей передаче при определённых оборотах) запишите данные о давлении наддува, оборотах и работе соленоида.
• Шаг 8. Дополнительные проверки. Выполните дым-тест впускного тракта для выявления подсоса воздуха. Проверьте датчик MAP на корректность показаний.
• Шаг 9. Анализ результатов. Если параметры в норме, но давление нестабильно — возможны закисание клапана или проблемы с геометрией VGT. Отсутствие реакции соленоида на команды ЭБУ указывает на неисправность соленоида или цепи управления.

Пошаговая инструкция: как почистить клапан управления турбиной

Чистка клапана возможна при отсутствии механических повреждений и требует аккуратности. Процедура занимает около часа.

• Шаг 1. Подготовка инструментов и материалов. Необходимы очиститель карбюратора или специальный очиститель для турбин, мягкие щётки, перчатки, ветошь и термостойкая смазка (если предусмотрена конструкцией).
• Шаг 2. Снятие узла. Отключите разъём соленоида и вакуумные шланги, отметьте их расположение. Аккуратно снимите клапан с посадочного места.
• Шаг 3. Разборка (если возможно). Некоторые клапаны имеют разборный корпус. При разборке действуйте осторожно, чтобы не повредить пластиковые детали.
• Шаг 4. Чистка каналов. Распылите очиститель на внутренние каналы, дайте подействовать, удалите нагар мягкой щёткой и продуйте сжатым воздухом, избегая попадания жидкости на электронные компоненты.
• Шаг 5. Проверка хода клапана. Убедитесь, что шток перемещается свободно. При сохранении тугого хода повторите чистку или рассмотрите замену.
• Шаг 6. Смазка подвижных частей. При необходимости нанесите тонкий слой термостойкой смазки на ось или шлицы, избегая мембран и каналов.
• Шаг 7. Сборка и установка. Соберите клапан, установите на место, подключите шланги и разъём, проверьте затяжку хомутов.
• Шаг 8. Проверка герметичности. С помощью вакуумного насоса проверьте удержание разрежения. При утечках проверьте посадку шлангов и уплотнений.
• Шаг 9. Адаптация и контроль. При наличии возможности выполните адаптацию актуатора с помощью диагностического сканера. Проверьте работу двигателя и отсутствие ошибок.

Когда чистка не поможет: признаки замены

Чистка эффективна при лёгком загрязнении, но не исправит механические повреждения. Рассмотрите замену клапана при следующих признаках:

• Обрыв или короткое замыкание в обмотке соленоида (сопротивление вне нормы).
• Трещины корпуса или мембраны актуатора, приводящие к утечкам вакуума.
• Заклинивание штока после чистки, отсутствие возврата в исходное положение.
• Отсутствие щелчков при активном тесте соленоида.
• Повторное появление кодов ошибок P0234 или P0299 после чистки и адаптации.

В таких случаях повторная чистка может лишь отсрочить замену и усугубить состояние турбины.

Нормы, коды ошибок и параметры диагностики

Ниже приведены усреднённые нормы для типичных бензиновых и дизельных систем. Значения могут отличаться в зависимости от модели и года выпуска, поэтому всегда сверяйте с руководством по ремонту конкретного автомобиля.

Код P0234 сигнализирует о превышении давления наддува, возможные причины — закисший вестгейт, неисправный соленоид, заклинивание лопаток VGT или ошибочный сигнал датчика MAP.

Код P0299 указывает на недостижение целевого давления, что может быть вызвано утечками вакуума, негерметичностью интеркулера, забитым воздушным фильтром, неисправным соленоидом или износом турбины.

Код P0243 связан с неисправностью соленоида управления вестгейтом — возможны обрыв цепи, короткое замыкание или несоответствие управляющего сигнала.

Для систем VGT контролируйте duty cycle соленоида: на холостых оборотах обычно 10–20%, под нагрузкой 40–70%. Если значение зафиксировано на 0% или 100%, соленоид может не реагировать на команды ЭБУ.
