Схема подключения розетки прицепа: распиновка 7 и 13 контактов

Информация носит общий характер и не заменяет консультацию специалиста.

Розетка фаркопа — электрический интерфейс между автомобилем и прицепом. Правильное подключение обеспечивает безопасность движения, корректную работу световых приборов и соответствие требованиям ПДД. Неправильная распиновка или небрежный монтаж приводят к короткому замыканию, перегоранию предохранителей и ошибкам бортового компьютера.

В этом материале разберём стандарты ISO 1724 и ISO 11446, покажем точную распиновку 7-pin и 13-pin разъёмов, сравним оба типа и дадим пошаговую инструкцию по монтажу. Материал базируется на актуальных стандартах ISO 1724:2017 и ISO 11446:2012 с поправками, гармонизированных с техническим регламентом Таможенного союза ТР ТС 018/2011 и ПДД.

Что такое розетка фаркопа и зачем нужна правильная схема подключения

Розетка фаркопа передаёт электрические сигналы от автомобиля к прицепу: поворотники, стоп-сигнал, габаритные огни, противотуманные фары, задний ход и питание вспомогательных устройств. Стандартизация разъёмов (ISO 1724 для 7-контактных и ISO 11446 для 13-контактных) обеспечивает универсальность: любой прицеп с совместимой вилкой подключается к любому автомобилю с соответствующей розеткой.

Правильная схема подключения критична для безопасности. Перепутанные контакты могут привести к тому, что вместо левого поворотника загорится правый габарит, а стоп-сигнал не сработает. Это прямая угроза на дороге. Кроме того, неправильное соединение массы или силовых линий вызывает короткие замыкания, перегрев проводки и выход из строя предохранителей.

Современные автомобили с CAN-шиной и LED-оптикой особенно чувствительны к нагрузкам. Без блока согласования или при ошибках в распиновке бортовой компьютер выдаст ошибку.

Соблюдение схемы также упрощает обслуживание. Когда монтаж выполнен по стандарту, любой механик быстро найдёт неисправность. Если же провода подключены «на глаз», диагностика превращается в перебор всех контактов.

Распиновка розетки прицепа: схемы 7 и 13 контактов

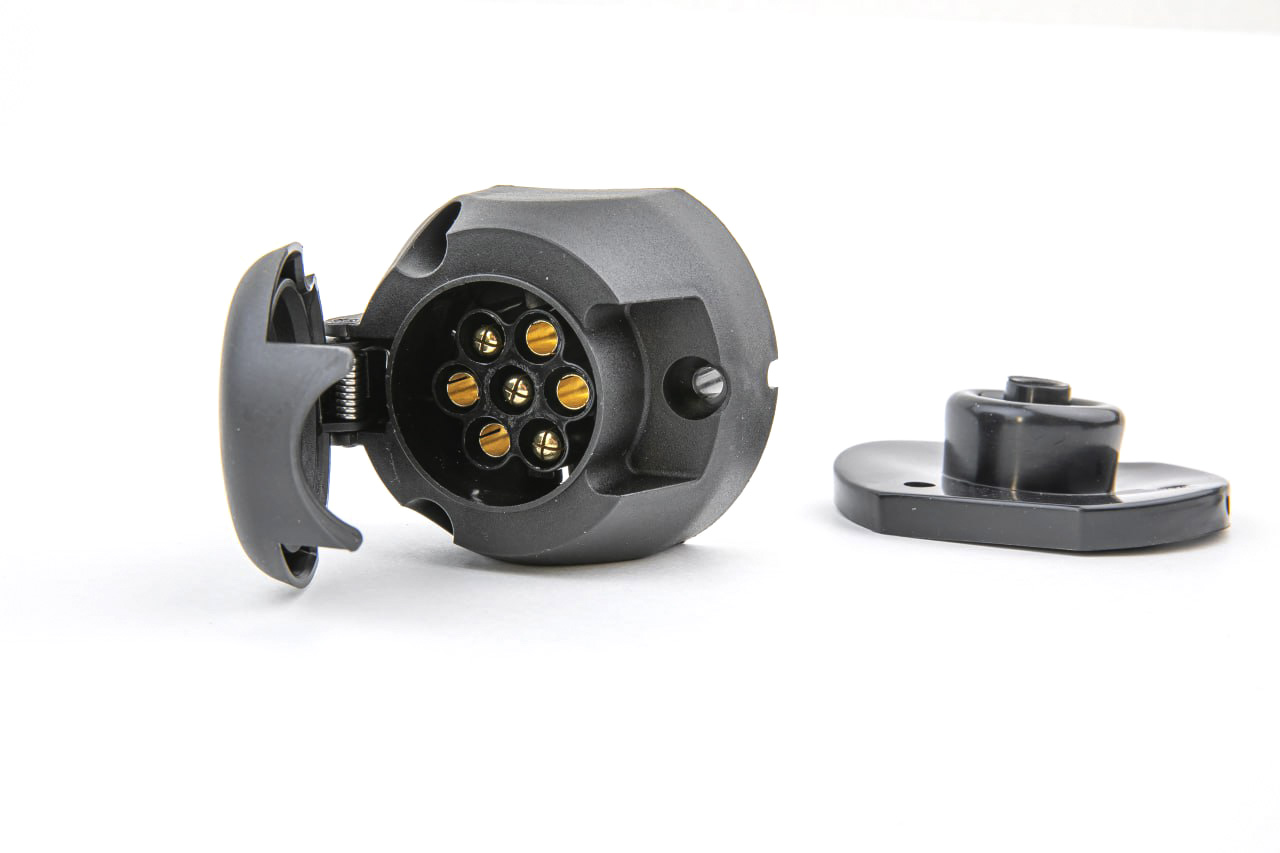

Схема распиновки 7-контактной розетки (7-pin) по стандарту ISO 1724

Стандарт ISO 1724 определяет 7-контактный разъём для прицепов с номинальным напряжением 12 В. Он покрывает базовые функции: поворотники, стоп-сигнал, габаритные огни, противотуманный фонарь и массу. Этот стандарт используется на легковых прицепах массой до 750 кг, где не требуется дополнительное питание или сигнал заднего хода.

Распиновка 7-pin (ISO 1724:2017):

Цвета проводов стандартизированы ISO 1724 и ECE R55. При монтаже сверяйте маркировку на розетке и вилке: контакты пронумерованы по часовой стрелке, если смотреть на разъём со стороны подключения.

Важно: Пин 3 (масса) должен быть подключён к чистому металлу кузова автомобиля. Окисление или краска на точке контакта приводят к высокому сопротивлению и нестабильной работе световых приборов.

Схема распиновки 13-контактной розетки (13-pin) по стандарту ISO 11446

Стандарт ISO 11446 расширяет функционал до 13 контактов. Он включает все сигналы 7-pin плюс задний ход, постоянное питание +12 В, питание от зажигания и отдельные линии массы для силовых цепей. Этот разъём применяется на домах на колёсах, велоплатформах и прицепах с дополнительным оборудованием (холодильник, зарядка аккумулятора).

Распиновка 13-pin (ISO 11446:2012):

Ключевые отличия от 7-pin:

• Пин 8 (задний ход): активируется при включении передачи заднего хода. Необходим для фонарей заднего хода на караване или велоплатформе.
• Пин 9 (постоянный +12 В): питание для холодильника, зарядки АКБ прицепа, камер заднего вида. Сечение провода и номинал предохранителя зависят от нагрузки и длины трассы.
• Пин 10 (+12 В от зажигания): активируется при включении зажигания, используется для зарядки аккумулятора каравана через реле или интеллектуального зарядного устройства.
• Пины 11 и 13 (отдельные массы): обеспечивают стабильность силовых цепей, снижают риск падения напряжения при высоких нагрузках.

Важно: Не объединяйте массы пинов 3, 11 и 13. Каждая масса обслуживает свою группу линий и предотвращает перегруз отдельной цепи.

Отличия 7-pin и 13-pin розеток: какую выбрать?

Выбор между 7-pin и 13-pin зависит от типа прицепа и требуемого функционала. Для лёгкого багажного прицепа или прицепа для мотоцикла достаточно 7-pin. Для дома на колёсах, велобагажника с электрической платформой или прицепа с дополнительным оборудованием нужен 13-pin.

Практический совет:
Если планируется использование прицепа только для перевозки грузов без дополнительного оборудования, выбирайте 7-pin. Если в будущем возможна покупка каравана или установка велобагажника с подсветкой — сразу монтируйте 13-pin. Переделка жгута с 7-pin на 13-pin требует прокладки дополнительных проводов и установки новой розетки, что увеличивает трудозатраты.

Адаптеры 7↔13: ограничения по функционалу
Адаптер 7-pin → 13-pin позволяет подключить 7-контактную вилку прицепа к 13-контактной розетке автомобиля. Однако адаптер не добавляет отсутствующие функции: задний ход и питание останутся недоступными, так как в 7-pin жгуте нет соответствующих проводов. Аналогично, адаптер 13-pin → 7-pin позволяет подключить 13-контактную вилку к 7-контактной розетке, но прицеп потеряет доступ к пинам 8–13.

Адаптеры полезны при разовой аренде прицепа с несовместимым разъёмом, но для постоянной эксплуатации рекомендуется устанавливать соответствующий тип розетки.

Как подключить розетку и вилку прицепа: пошаговая инструкция

Инструменты и материалы

Перед началом работы подготовьте:

• Мультиметр/тестер — для проверки напряжения и целостности цепей.
• Набор клемм и кримпер — для качественного обжима проводов.
• Нож для зачистки проводов — аккуратно снимает изоляцию без повреждения жилы.
• Термоусадочная трубка и изолента — для защиты соединений от влаги.
• Хомуты и гофра — для фиксации и защиты жгута от механических повреждений.
• Предохранители — для силовых линий 13-pin (пины 9, 10). Номинал зависит от нагрузки и сечения провода.
• Диэлектрическая смазка — для защиты контактов от окисления.

Пошаговый алгоритм подключения

Шаг 1. Отключите аккумулятор.
Отсоедините минусовую клемму АКБ, чтобы исключить короткое замыкание при монтаже.

Шаг 2. Проложите жгут к фаркопу.
Проведите провода от задних фонарей автомобиля (или от блока согласования) к месту установки розетки. Избегайте острых кромок, горячих элементов выхлопной системы и зон, где жгут может быть повреждён при эксплуатации. Закрепите жгут хомутами каждые 20–30 см, защитите гофрой в местах прохода через металлические отверстия.

Шаг 3. Зачистите провода и обожмите клеммы.
Снимите изоляцию на 6–7 мм, вставьте провод в клемму и обожмите кримпером. Некачественный обжим приводит к высокому сопротивлению и нагреву контакта. После обжима наденьте термоусадочную трубку и прогрейте её.

Шаг 4. Подключите провода к пинам розетки.
Следуйте схеме распиновки (7-pin или 13-pin) и цветовой маркировке. Соединяйте провода с соответствующими контактами в розетке, затягивайте винты до упора. Масса (пин 3 для 7-pin, пины 3, 11, 13 для 13-pin) должна быть подключена к чистому металлу кузова. Зачистите точку контакта от краски и ржавчины, затяните болт с шайбой-звёздочкой.

Шаг 5. Зафиксируйте розетку на кронштейне фаркопа.
Розетка должна быть надёжно закреплена и защищена от попадания грязи и влаги. Используйте штатное крепление или кронштейн, рассчитанный на вес розетки и вилки.

Шаг 6. Подключите силовые линии (только для 13-pin).
Пин 9 (постоянный +12 В) подключите к АКБ или блоку предохранителей через предохранитель, расположенный максимально близко к источнику. Пин 10 (+12 В от зажигания) подключите к цепи, активирующейся при включении зажигания. Обе линии должны иметь отдельные массы (пины 11 и 13), подключённые к чистому металлу кузова. Номинал предохранителя и сечение провода зависят от нагрузки и длины трассы.

Шаг 7. Подключите аккумулятор и проверьте работу.
Подсоедините минусовую клемму АКБ. Включите зажигание. С помощью мультиметра проверьте напряжение на пинах розетки при активации соответствующих функций:

• Включите левый поворотник — должно быть напряжение на пине 1.
• Включите правый поворотник — напряжение на пине 4.
• Нажмите педаль тормоза — напряжение на пине 6.
• Включите габаритные огни — напряжение на пинах 5 и 7.
• Включите противотуманные фары — напряжение на пине 2.
• Включите передачу заднего хода (13-pin) — напряжение на пине 8.
• Проверьте постоянный +12 В (пин 9) и +12 В от зажигания (пин 10).

Если какой-либо сигнал отсутствует, проверьте соединения, предохранители и целостность проводов.

Шаг 8. Герметизируйте соединения.
Все места подключения проводов защитите термоусадкой или силиконовым герметиком. Это предотвратит попадание влаги и окисление контактов.

Шаг 9. Проведите тест с подключённым прицепом.
Подключите прицеп и проверьте работу всех световых приборов в движении. Убедитесь, что поворотники мигают синхронно с автомобилем, стоп-сигнал загорается мгновенно при торможении, габаритные огни горят равномерно.

Проверка без прицепа

Если прицеп недоступен, используйте тестер розеток или контрольную лампу. Подключите тестер к розетке, включайте по очереди:

• аварийную сигнализацию — пины 1 и 4 должны мигать синхронно,
• габариты — пины 5 и 7 должны гореть постоянно,
• тормоза — пин 6 загорается при нажатии педали,
• задний ход (13-pin) — пин 8 активируется при включении заднего хода.

Этот метод позволяет выявить ошибки до первой поездки.

Способы подключения к электросети автомобиля: напрямую или через блок согласования

Прямое подключение к фонарям (без CAN)

Этот метод подходит для автомобилей без диагностики ламп и без цифровых шин. Сигналы снимаются непосредственно с проводов задних фонарей. Для подключения находят провода поворотников, стоп-сигнала, габаритов и массу, затем прокладывают жгут к фаркопу. Если нагрузка прицепа превышает штатную (например, светодиодная оптика автомобиля рассчитана на малый ток, а прицеп с лампами накаливания), ставят реле для каждой цепи.

Преимущества:

• Простота и низкая стоимость.
• Не требуется дополнительное оборудование.

Недостатки:

• Возможны ошибки бортового компьютера при контроле перегоревших ламп (автомобиль «видит» дополнительную нагрузку и выдаёт ошибку).
• Риск перегрузки штатной проводки при высокой мощности прицепа.
• Не работает с LED-оптикой и CAN-шиной без доработок.

Рекомендация:
Используйте прямое подключение только на автомобилях без цифровых шин и контроля ламп. Обязательно ставьте предохранители в каждую цепь и проверяйте качество массы.

Подключение через блок согласования (Smart-Connect)

Блок согласования — электронный модуль, который считывает сигналы с CAN-шины автомобиля малым током и формирует отдельные силовые линии для розетки прицепа. Он совместим с LED-оптикой, поддерживает контроль ламп и защищает штатную проводку от перегрузок.

Преимущества:

• Штатная работа всех электронных ассистентов (стабилизация, ABS).
• Отсутствие ошибок бортового компьютера.
• Защита от короткого замыкания и перегрузок.
• Реализация питания 9/10 (13-pin) без вмешательства в штатную проводку.
• Возможность программирования функций прицепа (например, отключение парктроника при подключённом прицепе).

Недостатки:

• Сложнее монтаж.
• Возможна необходимость кодирования (активация функций фаркопа в блоке управления автомобиля через диагностический сканер). Например, Volkswagen, Audi, BMW часто требуют кодирования блока управления после установки блока согласования.

Рекомендация:
Для автомобилей с CAN-шиной, LED-оптикой и контролем ламп блок согласования — решение, которое исключает ошибки бортовой диагностики и обеспечивает стабильную работу всех систем. Перед покупкой уточните у производителя блока, требуется ли кодирование для вашей модели автомобиля.

Частые неисправности при подключении и способы их устранения

Не работает поворотник, габарит или стоп-сигнал

Причины:

• Плохой контакт или окисление клемм.
• Неисправная масса.
• Перегоревший предохранитель.
• Перепутанная распиновка.

Устранение:
Проверьте тестером напряжение на соответствующем пине розетки при активации функции. Если напряжения нет, идите от розетки к источнику сигнала: проверьте целостность провода, клеммы, предохранитель. Если напряжение есть, но лампа не горит — проблема в прицепе (перегоревшая лампа, плохая масса в прицепе).

Совет:
Очистите контакты розетки и вилки, обработайте диэлектрической смазкой. Зачистите точку подключения массы до блеска, затяните болт с шайбой-звёздочкой.

Ошибка бортового компьютера (CAN)

Причины:

• Прямое подключение к CAN-шине без блока согласования.
• Высокая нагрузка прицепа превышает расчётную для контроля ламп.

Устранение:
Установите блок согласования. Если блок уже установлен, проверьте его настройки и выполните кодирование блока управления автомобиля (при необходимости).

Короткое замыкание в жгуте

Причины:

• Повреждение изоляции провода на шарнире фаркопа или острой кромке кузова.
• Неправильный обжим клемм.

Устранение:
Прозвоните жгут тестером в режиме измерения сопротивления. Найдите участок с нулевым сопротивлением между проводом и массой. Восстановите изоляцию или замените повреждённый участок. Добавьте защиту (гофру, резиновую втулку) в местах прохода через отверстия.

Перегорает предохранитель

Причины:

• Перегруз цепи (суммарная мощность ламп прицепа превышает номинал предохранителя).
• Короткое замыкание.

Устранение:
Проверьте мощность всех ламп прицепа и рассчитайте ток (I = P / U, где P — мощность в ваттах, U = 12 В). Установите предохранитель с номиналом на 20–30% выше расчётного тока, но не более максимального тока для сечения провода. Если предохранитель продолжает гореть, ищите короткое замыкание в жгуте или прицепе.
