Камера заднего вида стала обязательным элементом безопасной парковки. Однако её подключение часто вызывает путаницу из-за разных типов разъёмов и нестандартной маркировки проводов.

Эта инструкция систематизирует схемы распиновки для 3-pin, 4-pin, 5-pin и 6-pin интерфейсов. Объясняет логику цветовой маркировки. Показывает безопасную последовательность подключения к питанию и головному устройству.

Быстрый старт: чек-лист подключения

Распиновка универсальной камеры (4-pin):

  • Красный → +12 В от фонаря заднего хода
  • Чёрный → масса (кузов, болт/винт, зачищенное место)
  • Жёлтый (центр RCA) → видеовход магнитолы
  • Экран RCA → земля видео (автоматически)
  • Тонкий красный вдоль RCA → вход Reverse/Back магнитолы (триггер, не к фонарю!)

Порядок действий:

  1. Обесточьте авто (снимите «минус» АКБ).
  2. Определите распиновку (по документации или мультиметром).
  3. Подключите питание (+12 В, масса) через предохранитель 1–2 А.
  4. Проложите RCA вдали от силовых жгутов.
  5. Подключите триггер к входу Reverse магнитолы.
  6. Настройте головное устройство: тип видео (CVBS/AHD), полярность триггера (Active High), формат (PAL/NTSC).
  7. Протестируйте на заведённом авто с включённой задней передачей.

Стандартная распиновка и цвета проводов камеры заднего вида

Стандартная распиновка часто определяется по цветам проводов камеры заднего вида. В большинстве универсальных моделей схема одинакова:

  • Красный — плюс +12 В, питание.
  • Чёрный — минус, масса/земля.
  • Жёлтый — видеосигнал (RCA), экран — земля видео.
  • Тонкий красный вдоль видеокабеля — управляющий плюс к головному устройству.

Такая стандартная распиновка помогает быстро сверить цвета, исключить ошибки и безопасно подключить камеру заднего вида. Однако не все производители придерживаются этой схемы. У некоторых брендов красный провод может быть оранжевым, а чёрный — коричневым. Поэтому перед подключением всегда проверяйте документацию или прозванивайте контакты мультиметром.

Важно: цвет провода — ориентир, но не гарантия. Масса всегда имеет низкое сопротивление к корпусу камеры (0–5 Ом). Питание появляется только при включении задней передачи. Видеосигнал идёт через экранированный кабель.

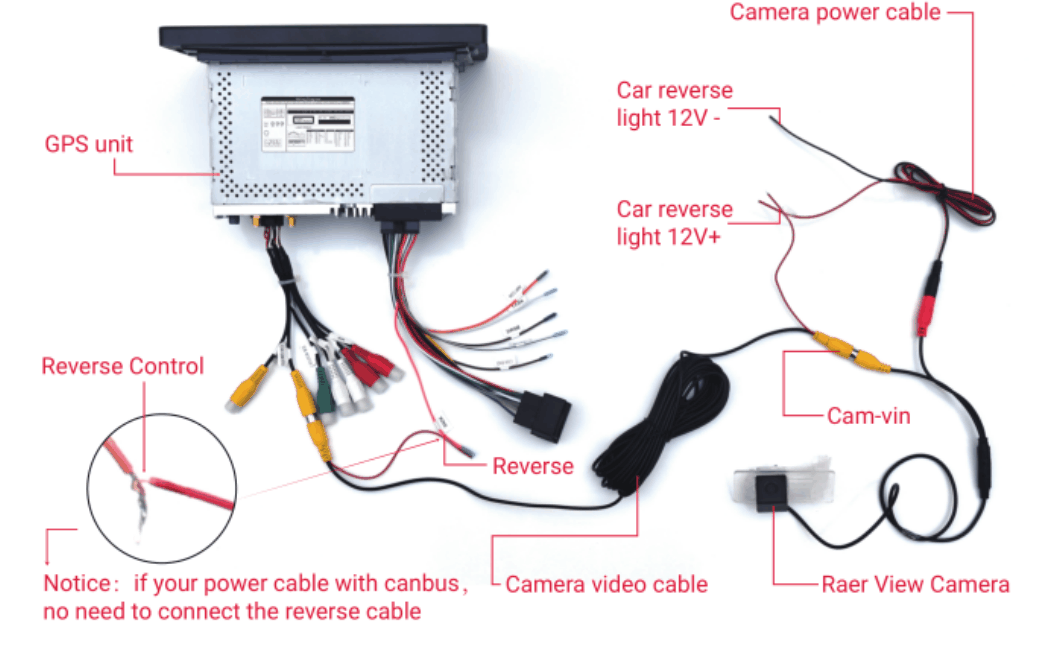

Схема распиновки камеры заднего вида и подключение проводов

Распиновки по типу разъёма

Распиновка 3-pin разъёма

Трёхпроводная схема — самая простая, без отдельного триггера для автопереключения магнитолы. Встречается в старых бюджетных камерах.

Схема:

  • Чёрный — масса (земля).
  • Красный — +12 В (от фонаря заднего хода).
  • Жёлтый — видеосигнал (центр RCA).

Важно: нет управляющего провода — магнитола не переключится автоматически. Придётся вручную выбирать источник видео.

Схема подключения: распиновка 4-pin разъёма

Четырёхконтактный разъём покрывает все базовые функции: питание, массу, видео и автопереключение магнитолы. Работает в большинстве универсальных камер и среднебюджетных головных устройств.

Типовое назначение пинов (нумерация на корпусе разъёма):

  1. Контакт 1 (видео) — центральная жила жёлтого RCA, композитный видеосигнал (CVBS). Экран кабеля — земля видео.
  2. Контакт 2 (масса) — чёрный провод, общий минус. Подключается к надёжной точке заземления на кузове (очистить от краски, затянуть с усилием).
  3. Контакт 3 (питание +12 В) — красный провод, от плюса фонаря заднего хода (активируется только при R).
  4. Контакт 4 (управляющий триггер) — тонкий красный провод вдоль RCA. Подаёт +12 В на вход Reverse магнитолы для автопереключения.

Вариативность распиновки 4-pin:
У части производителей пин 4 используется не как триггер, а как «масса видеосигнала» (video GND). Без документации камеры безопасно определить назначение можно только тестированием.

Безопасный алгоритм проверки:

  1. Найдите экранированную пару — это video+ (центр) и video− (оплётка).
  2. Определите общую массу: контакт с сопротивлением 0–5 Ом к корпусу камеры.
  3. Оставшиеся контакты: один — +12 В питания (проверьте ЛБП с ограничением 0,2 А), другой — управляющий (не нагружать, прозвонить на вход головного устройства).

Схема подключения: распиновка 5-pin разъёма

Пятиконтактная схема добавляет один сервисный провод для расширенных функций. Базовая распиновка:

  1. Контакт 1 (видео) — видеосигнал, как в 4-pin.
  2. Контакт 2 (масса) — земля.
  3. Контакт 3 (питание +12 В) — основное питание.
  4. Контакт 4 (управляющий триггер) — сигнал на магнитолу.
  5. Контакт 5 (сервисный) — назначение зависит от производителя.

Типовые варианты использования пятого пина:

  • Управление парковочными линиями: подача +12 В или замыкание на массу включает/выключает разметку дистанции на экране.
  • Подсветка номерного знака: провод питает встроенные LED-подсветки, активируется вместе с фонарём заднего хода.
  • Переключение формата видео: в камерах с двумя режимами (AHD/CVBS) замыкание пятого пина на массу или плюс выбирает стандарт видеосигнала.
  • Зеркалирование изображения: у части камер сервисный провод переворачивает картинку по горизонтали — удобно при установке спереди автомобиля.

Без документации производителя точное назначение пятого контакта определить сложно. Если спецификации нет, проверьте сайт производителя или свяжитесь с поставщиком — неправильное подключение может отключить парковочные линии или вызвать конфликт сигналов.

Распиновка 6-pin разъёма

Шестипроводная схема включает все возможные подключения: питание, видеосигнал, управление вспомогательными функциями. Используется в продвинутых моделях и некоторых штатных системах.

Схема распиновки:

  • Pin 1 (Красный) — питание +12 В.
  • Pin 2 (Чёрный) — масса.
  • Pin 3 (Жёлтый) — видеосигнал (video+).
  • Pin 4 (Зелёный/Белый) — масса видеосигнала (video GND, земля экрана).
  • Pin 5 (Синий/Белый) — питание подсветки +12 В (от габаритов или фонаря заднего хода).
  • Pin 6 (Зелёный/Синий) — дополнительная опция: ИК-подсветка, автоактивация разметки, управление другими функциями.

Шестипроводная схема позволяет гибко управлять функциями камеры: инфракрасная подсветка может активироваться только при заднем ходе или работать постоянно, парковочные линии включаются/отключаются отдельным проводом. Без схемы производителя подключение рискованно.

Нестандартные разъёмы: mini-jack 2.5 мм (TRRS)

Некоторые китайские камеры используют разъём mini-jack 2.5 мм (4 контакта: Tip, Ring1, Ring2, Sleeve). Стандартной распиновки нет — каждый производитель назначает контакты по-своему.

Безопасный метод определения:

  1. Прозвоните сопротивление между контактами и корпусом камеры — найдите массу (обычно Sleeve).
  2. Подключите ЛБП (6 В, ограничение 0,2 А) между предполагаемым +12 В и массой — если камера включилась, питание найдено.
  3. Оставшиеся контакты — видео и, возможно, управляющий сигнал. Проверьте RCA-тестером или осциллографом.

Важно: не подавайте 12 В на неизвестный контакт без ограничения тока — можете сжечь камеру.

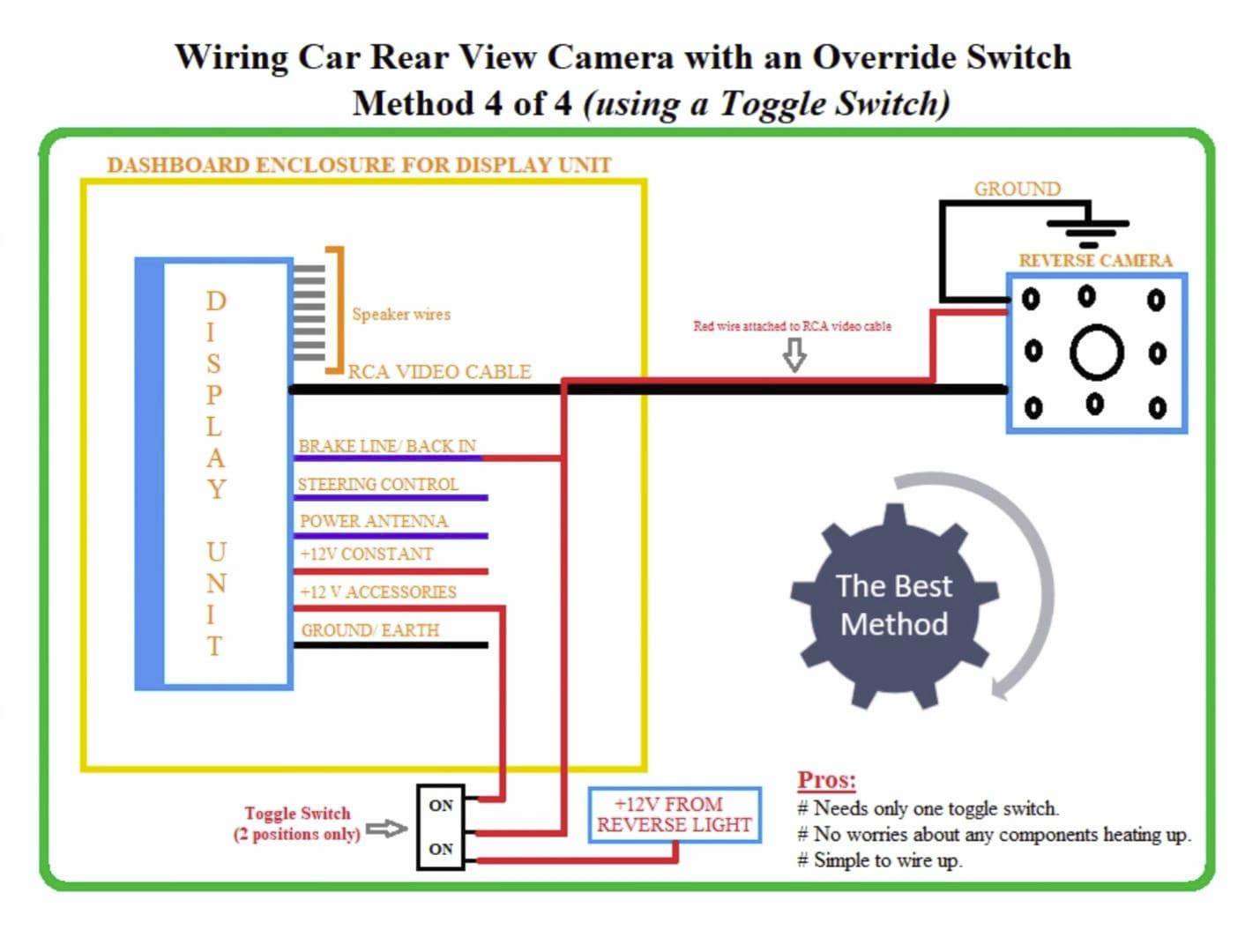

Распиновка разъёмов камеры заднего вида 3-pin, 4-pin и 5-pin

Сравнение 4-pin и 5-pin разъёмов

Четырёхконтактный разъём закрывает все базовые задачи: питание, видео, автопереключение магнитолы. Пятиконтактный добавляет сервисную линию для расширенных функций — критично, если нужны управляемые парковочные линии, подсветка или выбор формата видео.

Параметр 4 pin 5 pin
Количество контактов 4 5
Питание/масса Контакты 2 (GND), 3 (+12V) Контакты 2 (GND), 3 (+12V)
Видео (тип сигнала) CVBS через RCA (контакт 1 + экран) CVBS через RCA (контакт 1 + экран)
Управляющий провод (триггер) Контакт 4 (Reverse) или video GND Контакт 4 (Reverse)
Парковочные линии Нет отдельного контакта, линии фиксированы Контакт 5 (вкл/выкл через +12В или замыкание на массу)
Подсветка Нет встроенной, требует отдельного питания Контакт 5 может питать встроенные LED
Совместимость с 4-pin HU Полная Частичная (4 провода работают, 5-й остаётся неактивным)
Примечания по брендам Универсальные камеры, большинство aftermarket Встречается в штатных системах (Toyota, Hyundai/Kia, VAG)

Вывод: если парковочные линии не нужны и подсветка номера подключена отдельно, 4-pin достаточен. Если требуется управление разметкой или встроенная подсветка, выбирайте 5-pin и уточняйте назначение пятого контакта у производителя.

Пошаговая инструкция по подключению камеры к питанию и магнитоле

Подключение питания

Шаг 1. Определите источник +12 В

Найдите провод фонаря заднего хода. Он подаёт напряжение только при включении задней передачи. Проверьте мультиметром: включите зажигание, переведите селектор в R — на проводе должно появиться +12 В. Если напряжения нет, ищите обрыв или неисправность в проводке фонаря.

Шаг 2. Подайте питание на камеру

Подключите красный провод камеры к плюсу фонаря заднего хода. Чёрный провод (масса) закрепите на надёжной точке заземления кузова: удалите краску наждачной бумагой, затяните болт с шайбой. Плохая масса вызывает помехи и «снег» на изображении.

Шаг 3. Защитите цепь

Установите предохранитель 1–2 А в разрыв красного провода, максимально близко к источнику питания. Это защитит камеру и проводку от короткого замыкания. Изолируйте все соединения термоусадочной трубкой — изолента со временем отклеивается.

Важно: Камера потребляет 60–150 мА в рабочем режиме, но короткое замыкание в проводке может вызвать пожар. Предохранитель 1–2 А — типовой безопасный номинал для большинства камер.

Шаг 4. Проверьте триггер

Тонкий красный провод вдоль видеокабеля подключите к входу Reverse/Back/Rear-CAM головного устройства. Этот сигнал автоматически переключает магнитолу на камеру при включении задней передачи. Если триггер не подключён, придётся переключать источник видео вручную через меню магнитолы.

Подключение видеосигнала

Шаг 1. Проложите видеокабель

Проведите экранированный RCA-кабель от камеры к головному устройству. Избегайте прокладки параллельно силовым жгутам (провода усилителей, стартера, генератора) — это вызовет наводки и помехи. Закрепите кабель пластиковыми стяжками, не допускайте провисания и перегибов.

Шаг 2. Подключите видео-вход

Жёлтый RCA вставьте в гнездо Rear Camera/Video In головного устройства. Экран RCA (оплётка) автоматически замыкается на землю входа — отдельно его подключать не нужно. Если экран повреждён, изображение будет с помехами.

Шаг 3. Настройте головное устройство

Зайдите в меню магнитолы, активируйте функцию Rear Camera. Выберите тип видеосигнала: для большинства камер это CVBS (композитный аналоговый сигнал). Укажите полярность триггера: обычно «Active High» (+12 В при включении задней передачи). На Android-магнитолах включите опцию «Reverse Camera» в настройках системы и назначьте источник триггера (GPIO или CAN).

Если изображение перевёрнуто или зеркально отражено, в меню магнитолы найдите параметры «Mirror» или «Flip» и измените ориентацию.

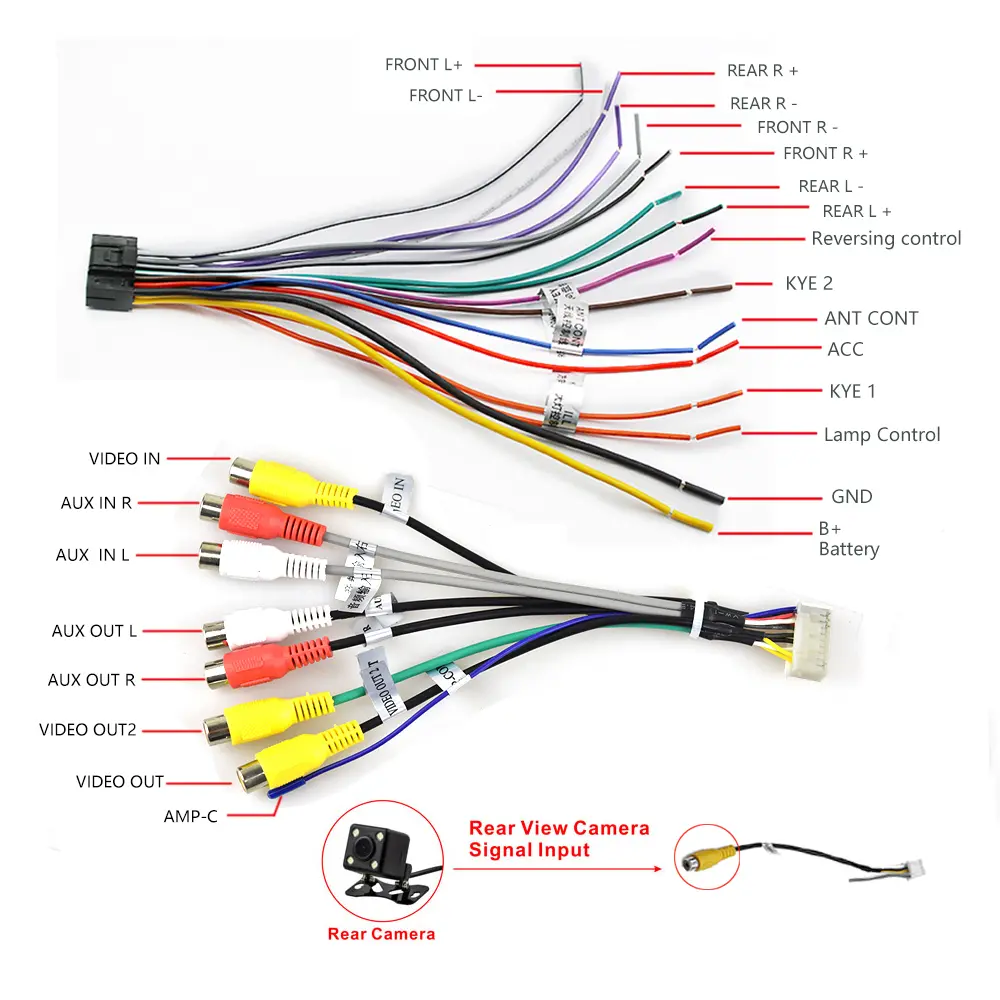

Подключение питания и видеосигнала камеры заднего вида

Что делать, если распиновка неизвестна?

Если на камере нет маркировки, а документации у производителя не найти, определяйте назначение проводов безопасным методом.

Идентификация массы (земли)

Измерьте сопротивление между каждым контактом и металлическим корпусом камеры. Контакт с сопротивлением 0–5 Ом — это масса. Обычно это чёрный провод, но бывают исключения.

Поиск питания

Подключите лабораторный блок питания с ограничением тока 0,2–0,3 А. Установите напряжение 6 В и подайте на предполагаемый контакт питания (масса уже известна). Если камера включилась (потребление 60–150 мА), найден правильный контакт. Не поднимайте напряжение сразу до 12 В — можете сжечь камеру при неправильной полярности. Постепенно увеличьте до 9 В, затем до 12 В, контролируя ток.

Определение видеосигнала

Видеопровод обычно экранированный. Центральная жила — сигнал, оплётка — земля видео. Подключите жёлтый RCA к видеовходу магнитолы, включите камеру — если изображение появилось, провод найден. Если нет, проверьте соседние контакты.

Управляющий провод

Это тонкий красный провод вдоль видеокабеля. При подаче питания на камеру он должен выдавать +12 В — это триггер для магнитолы. Проверьте мультиметром относительно массы.

Всегда записывайте назначение каждого провода — это пригодится при повторном монтаже или диагностике.

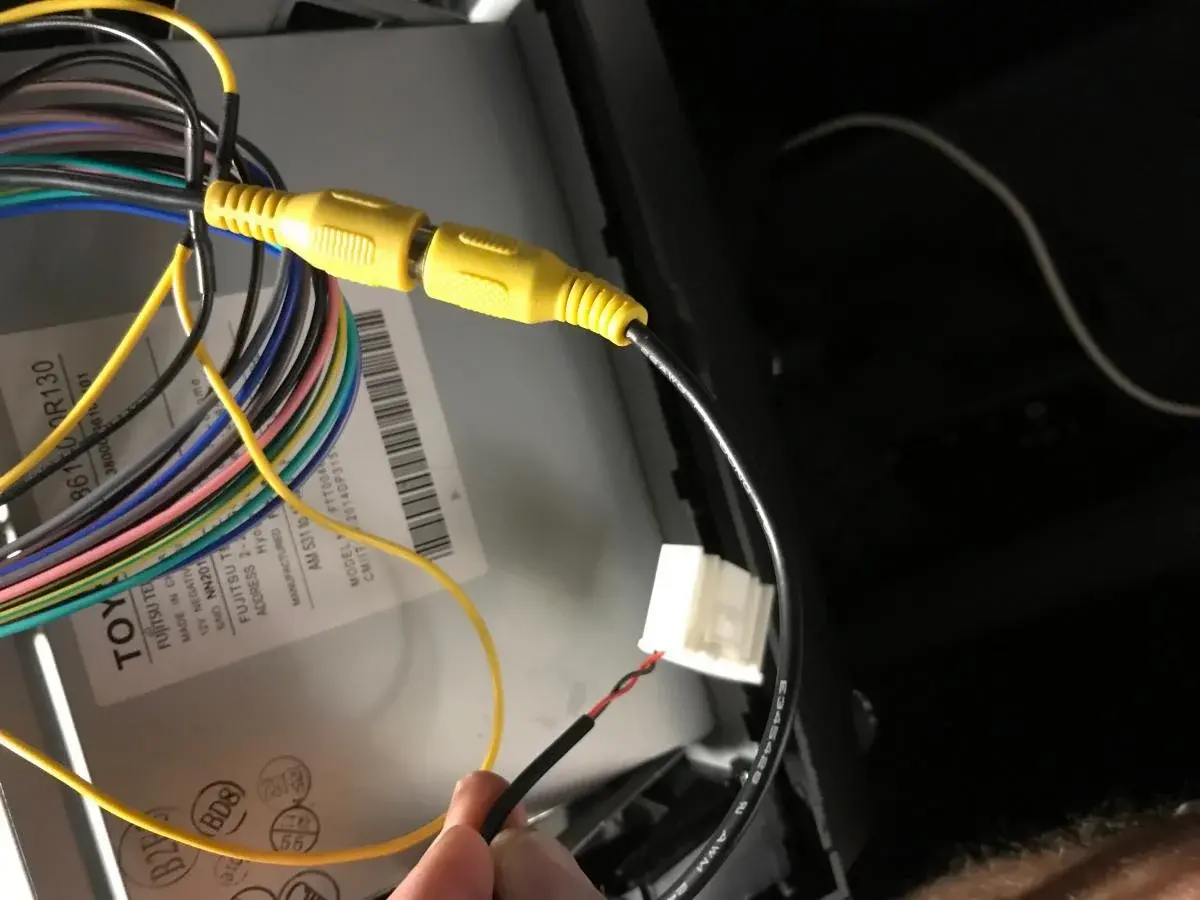

Схема подключения видеокабеля и триггера заднего хода

Что делать, если нет изображения: частые проблемы при подключении

Матрица «симптом → причина → проверка → решение»

Симптом Причина Как проверить Решение
Чёрный экран, камера не включается Нет +12 В на камере Мультиметр: красный провод при R → должно быть +12 В Восстановить цепь/предохранитель
Чёрный экран, камера не включается Плохая масса Измерить сопротивление массы к кузову Зачистить точку заземления, затянуть
Помехи, «снег», горизонтальные полосы Наводки от силовых проводов Проложить RCA вдали от жгута усилителя/стартера Переложить кабель, добавить ферритовое кольцо
Изображение есть, но не переключается автоматически Не подключён триггер Проверить напряжение на тонком красном при R Подключить к входу Reverse магнитолы
Изображение перевёрнуто/зеркально Неправильная ориентация в настройках Войти в меню магнитолы Включить Mirror/Flip
Изображение цветное, но искажено Несовместимость PAL/NTSC Проверить формат камеры Переключить формат в меню головного устройства
Изображение отсутствует на AHD-камере Магнитола не поддерживает AHD Подключить камеру к тестовому AHD-монитору Использовать CVBS-камеру или AHD-совместимую магнитолу

Ответы на часто задаваемые вопросы (FAQ)

Можно ли подключить камеру заднего вида напрямую к постоянному плюсу, а не к фонарю заднего хода?

Можно, но это не лучший вариант для большинства автомобилей. При постоянном питании камера будет работать непрерывно, что ускоряет её износ и может создавать лишнюю нагрузку на цепь. Безопаснее подключать питание от фонаря заднего хода или через отдельное реле, если этого требует схема автомобиля.

Нужен ли отдельный предохранитель для камеры заднего вида, если она уже подключается к штатной проводке?

Да, желательно. Даже если камера потребляет мало тока, отдельный предохранитель защищает проводку и само устройство при коротком замыкании или ошибке подключения. Это особенно важно при самостоятельной установке, когда соединения выполняются вне заводского жгута.

Почему камера работает днём нормально, а ночью появляются помехи или пропадает изображение?

Часто причина связана с просадкой напряжения, плохой массой или наводками от подсветки, габаритов и других потребителей, которые активны вечером. Также проблема может быть в слабом контакте, некачественном RCA-кабеле или недостаточной защите экрана видеопровода.

Можно ли использовать переходник с 5-pin на 4-pin без потери функций?

Можно не всегда. Базовое видео и питание обычно удаётся передать, но дополнительные функции вроде парковочных линий, встроенной подсветки, переключения CVBS/AHD или зеркалирования могут не работать. Перед покупкой переходника важно понять, за что отвечает пятый контакт в конкретной модели камеры.

Что делать, если камера показывает изображение только при заведённом двигателе?

Обычно это указывает на нестабильное питание, плохую массу или неправильную точку подключения плюса. При включённом двигателе генератор поднимает напряжение, и слабая схема начинает работать. Нужно проверить напряжение на камере при включении задней передачи, состояние массы и качество всех соединений.

Подойдёт ли любая камера заднего вида к любой магнитоле?

Нет, не всегда. Помимо типа разъёма, нужно учитывать формат видеосигнала, совместимость по стандартам CVBS или AHD, способ активации по триггеру и поддержку камеры в меню головного устройства. Даже если разъёмы физически подходят, магнитола может не распознать сигнал или не переключаться автоматически.
