Как проверить форсунки: полное руководство по самостоятельной и профессиональной диагностике

Форсунки напрямую влияют на запуск, ровную работу двигателя, тягу и расход топлива. Если одна из них засорилась, подтекает или работает с перебоями, мотор начинает троить, хуже разгоняется и может расходовать больше топлива. Чтобы не менять детали наугад, диагностику нужно проводить поэтапно: сначала простые проверки на автомобиле, потом электрика, а при сомнениях — стенд.

Диагностика за 60 секунд: быстрый чек-лист перед глубокой проверкой

Перед снятием форсунок или поездкой на стенд начните с базовой проверки прямо на автомобиле. Часто уже на этом этапе можно понять, в форсунке ли проблема или искать её в смежных узлах.

1. Считайте коды ошибок сканером — коды P0200–P020X указывают на проблемы с цепью управления форсунками конкретного цилиндра.
2. Проверьте коррекции и пропуски — LTFT/STFT для бензина, коррекции мг/такт для дизеля, значительные отклонения по одному цилиндру указывают на дисбаланс.
3. Замерьте давление в рампе манометром — проседание под нагрузкой может быть признаком износа форсунки или насоса.
4. Прислушайтесь к звуку щелчков форсунок — глухие или отсутствующие щелчки означают проблему с импульсом или обмоткой.
5. Проверьте обмотку мультиметром — сопротивление должно соответствовать номиналу производителя, обрыв или межвитковое замыкание видно сразу.
6. Для дизеля CR: тест обратного слива — подключите мерные колбы к обратке и сравните объём за одинаковое время.
7. Для бензина: тест баланса — через сканер активируйте каждую форсунку одинаковым импульсом и сравните падение давления.
8. Решение: если баланс, слив или сопротивление вне нормы — чистка, стенд или замена, если всё в допуске, но проблема есть — ищите смежные системы (насос, регулятор, подсос воздуха).

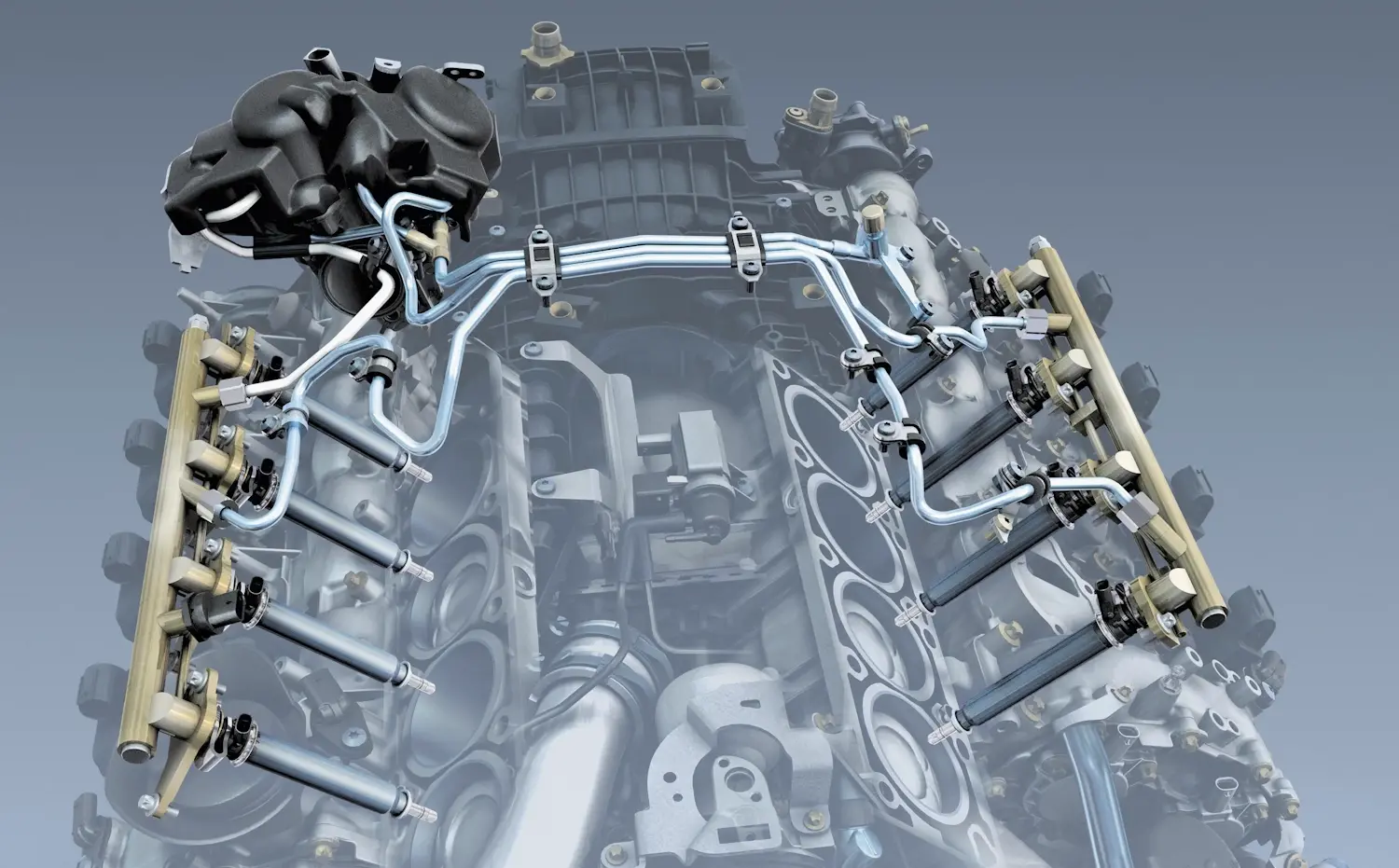

Когда и зачем проверять топливные форсунки: главные признаки

Периодическая проверка форсунок необходима при первых признаках нестабильной работы двигателя. Игнорирование симптомов приводит к повреждению катализатора, разбавлению масла топливом и перегреву цилиндров.

Основные сигналы:

• Неровный холостой ход: обороты плавают, двигатель трясёт — признак неравномерной подачи топлива из-за засора, утечки или плохого распыла одной или нескольких форсунок.
• Провалы и сбои при разгоне: машина «задумывается» при нажатии на газ, теряет тягу — недостаточная производительность форсунки или плохой факел распыла не обеспечивают нужную смесь под нагрузкой.
• Рост расхода топлива: существенное увеличение расхода без изменения стиля вождения — подтекание форсунки в камеру сгорания или переобогащение из-за износа распылителя.
• Падение мощности двигателя: автомобиль хуже разгоняется, медленнее набирает обороты — форсунки не обеспечивают нужный объём топлива, ЭБУ компенсирует коррекциями, но запаса не хватает.
• Трудный пуск: двигатель заводится со второй-третьей попытки, особенно на холодную — форсунки либо не держат давление (подтекают), либо засорены и не дают нужную дозу при старте.

Часто причина — загрязнение топливной системы некачественным топливом: смолы и парафины оседают на распылителе, сужая сечение отверстий и нарушая факел. Усиливаются детонация (металлический стук при разгоне) и запах бензина или солярки из выхлопной трубы.

Под нагрузкой проблема обычно проявляется сильнее: двигатель хуже тянет, может дымить и заметно расти по расходу. Если долго игнорировать неисправную форсунку, страдают катализатор, моторное масло и сам цилиндр.

Безопасность и подготовка: давление, топливо, инструмент

Работать с топливной системой нужно осторожно: топливо легко воспламеняется, его пары вредны, а в некоторых системах давление очень высокое. Поэтому проверку проводите только в проветриваемом месте, заранее сбрасывайте давление в рампе, используйте очки и перчатки, а все разъёмы и отверстия держите в чистоте.

Для Common Rail правило жёсткое: не ослабляйте трубки высокого давления и не пытайтесь проверять струю “на палец”. Давление в системе может вызвать тяжёлую инъекционную травму. Для дизеля Common Rail безопасно использовать только сканер, тест обратного слива или стенд.

Даже тонкая струя топлива под высоким давлением может пробить кожу и вызвать тяжёлое повреждение тканей. Если есть подозрение на такую травму, нужна срочная медицинская помощь — ждать нельзя.

Электрическая диагностика форсунок

Электрическая проверка помогает понять, жива ли сама форсунка и приходит ли к ней правильный сигнал. Нередко проблема оказывается не в распылителе, а в проводке, разъёме или драйвере ЭБУ.

Как проверить питание и сопротивление форсунки мультиметром

Чтобы проверить питание на форсунки мультиметром, выключите зажигание, отсоедините разъём форсунки и визуально осмотрите контакты. Окисление, коррозия или оплавление — признак плохого контакта или перегрузки.

Переведите щупы мультиметра в режим измерения сопротивления (Ом) и замерьте обмотку форсунки между двумя контактами. Проверяйте номинал по сервисной документации вашего двигателя — значения зависят от типа системы впрыска и производителя. Сравните результат с данными из мануала.

Сильные отклонения укажут на межвитковое замыкание (сопротивление ниже нормы) или обрыв (бесконечность или очень высокое сопротивление).

Пьезофорсунки (Common Rail): сопротивление обычным мультиметром не измеряется из-за ёмкостной природы пьезоэлемента — для них требуется специализированное оборудование или анализ управляющих импульсов осциллографом.

После проверки сопротивления измерьте питание на разъёме форсунки при включённом зажигании. Если напряжения нет, начинайте с предохранителя, реле и проводки. Если питание есть, но форсунка не работает, дальше нужно проверить, приходит ли управляющий импульс от ЭБУ.

Во время прокрутки стартером или на заведённом двигателе импульсы удобнее смотреть осциллографом, но на некоторых мультиметрах помогает режим MIN/MAX. Если питание есть, а управляющего сигнала нет, проблема может быть в проводке или драйвере ЭБУ.

Если есть подозрение на плохой контакт по массе, проверьте падение напряжения и состояние массовых соединений. При сомнениях прозвоните проводку от форсунки до ЭБУ: высокое сопротивление или обрыв укажут на повреждение жгута.

Не подавайте питание на форсунку напрямую от аккумулятора, если не знаете точную схему проверки. Так можно перегреть обмотку, спалить драйвер или устроить короткое замыкание. Безопаснее использовать сканер, noid-light или осциллограф.

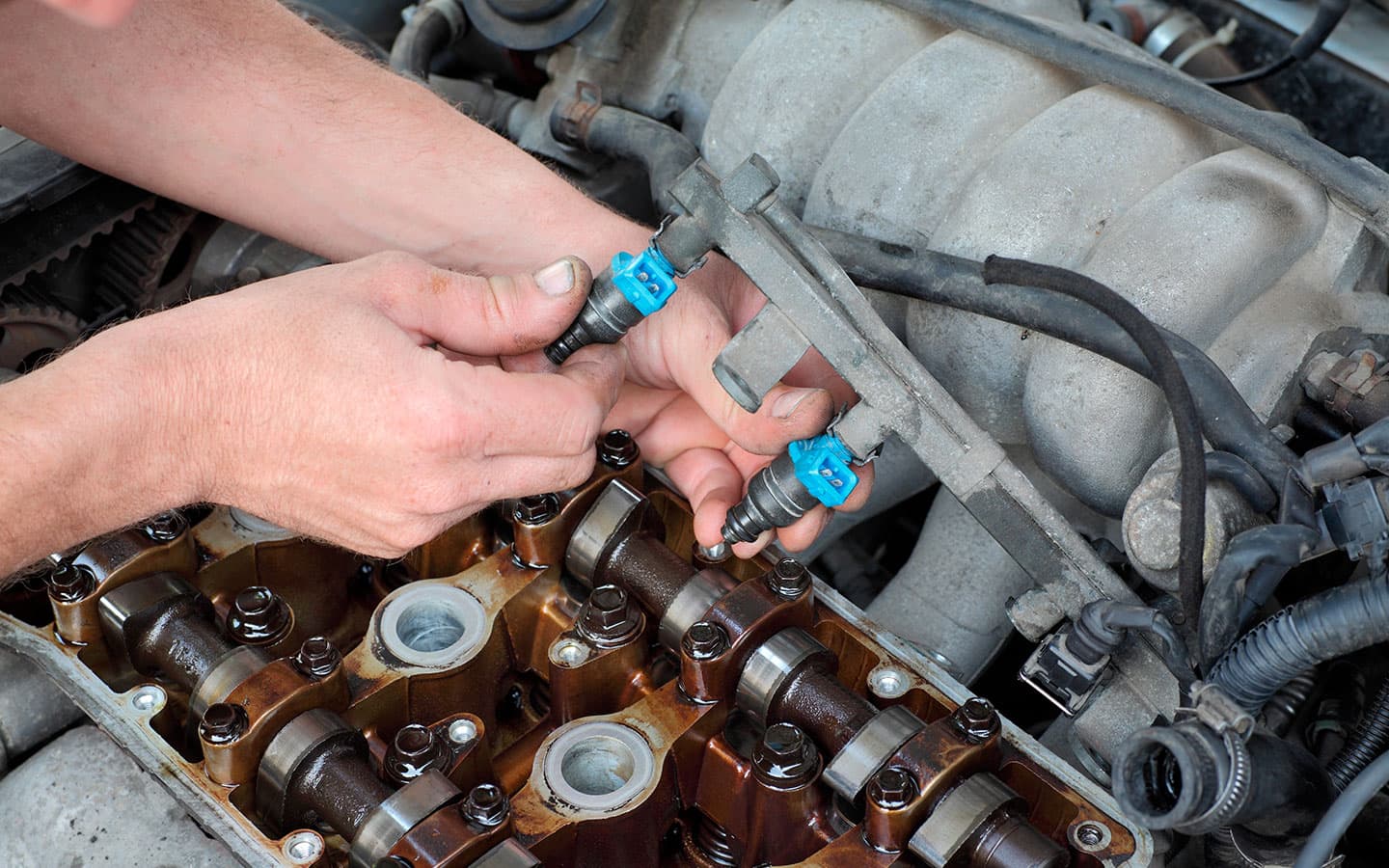

Как проверить форсунки самостоятельно: основные способы

Проверять форсунки можно тремя способами: прямо на автомобиле, по электрике и на стенде. Первый вариант помогает быстро понять, есть ли явный дисбаланс. Второй показывает проблемы с обмоткой, питанием и управлением. Третий даёт точный ответ по производительности, герметичности и качеству распыла.

Выбирайте способ по доступности инструментов и характеру проблемы. Если двигатель троит на холостом ходу, но ошибок в ЭБУ нет — начните с теста баланса на автомобиле. Если сканер показывает пропуски зажигания в одном цилиндре — проверьте сопротивление обмотки форсунки этого цилиндра мультиметром.

Когда баланс вроде бы в норме, но симптомы сохраняются — потребуется стенд, чтобы измерить реальную производительность и выявить подтекание или плохой распыл.

Проверка форсунок на дизельном двигателе (включая Common Rail)

Для Common Rail сначала смотрят коррекции по цилиндрам и давление в рейке через сканер. Если один цилиндр заметно выбивается по коррекции, а давление под нагрузкой проседает, есть повод подозревать проблему именно в форсунке.

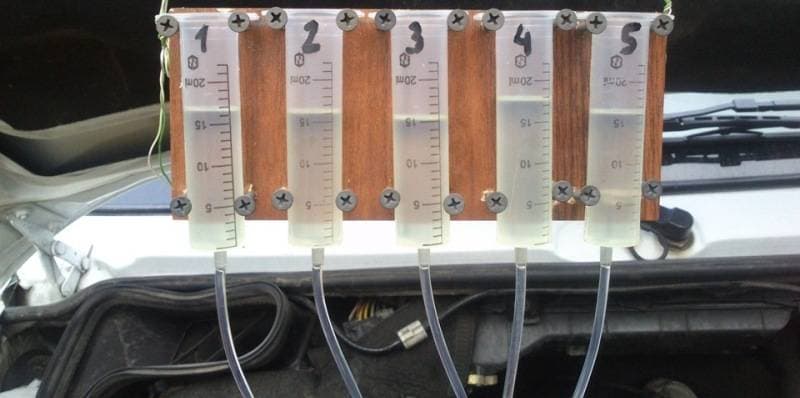

Проверка «на слив в обратку»: подключите мерные колбы или градуированные шприцы к обратным штуцерам всех форсунок, прогрейте двигатель до рабочей температуры, запустите на холостом ходу и замерьте объём слива по сервисной документации для конкретной модели форсунки.

Смысл теста простой: исправные форсунки сливают в обратку примерно одинаковый объём. Если одна форсунка сливает заметно больше остальных, она изношена и уже теряет герметичность. В таком случае давление в системе падает, а ЭБУ пытается это компенсировать коррекциями.

Далее оцените распыл на стенде: факел должен быть конусообразным, равномерным, без подтеканий, начало впрыска — чёткое, без задержки, герметичность под давлением — без капель после закрытия иглы. Проверьте топливную систему на подсос воздуха (пузырьки в прозрачной обратке) и состояние фильтра тонкой очистки — грязный фильтр снижает давление и маскирует реальную производительность форсунки.

На старых механических дизелях без электронного управления примените тест отсеканием: по очереди отключайте подачу топлива на каждую форсунку (перекрывайте линию по методике производителя), отслеживая изменение работы двигателя. Цилиндр с неисправной форсункой при отключении меняет обороты слабее остальных.

Любые сомнения — стенд с картированием по давлению и времени открытия, чтобы получить протокол с графиками и рекомендацией: чистка, замена распылителя или полная замена форсунки.

Диагностика бензиновых форсунок: проверка факела и герметичности

Бензиновые форсунки проще проверить на автомобиле, чем дизельные, но стендовая диагностика даёт точную картину производительности и распыла. На моторе выполните тест баланса через топливную рампу: подключите манометр к диагностическому порту рампы, прогрейте двигатель, стабилизируйте давление согласно сервисной документации, затем через сканер или тестовый режим ЭБУ поочерёдно активируйте каждую форсунку одинаковым импульсом.

Записывайте падение давления после каждого импульса. Нормальная форсунка даёт падение, близкое к остальным (небольшой разброс допустим по документации производителя), если одна форсунка показывает заметно меньшее или большее падение — проблема в производительности (засор или износ седла).

Для точной проверки бензиновых форсунок нужен стенд или снятая рампа с внешним источником давления. Смотрят три вещи: форму факела, производительность и герметичность. Хорошая форсунка распыляет ровно, не льёт струёй и не подкапывает после закрытия. Если одна форсунка заметно выбивается по объёму топлива или не держит давление после остановки насоса, её нужно чистить или менять.

При отклонениях — ультразвуковая очистка форсунок в специализированном растворе по регламенту стенда и повторная проверка, если производительность не восстановилась — замена форсунки или распылителя (для разборных конструкций).

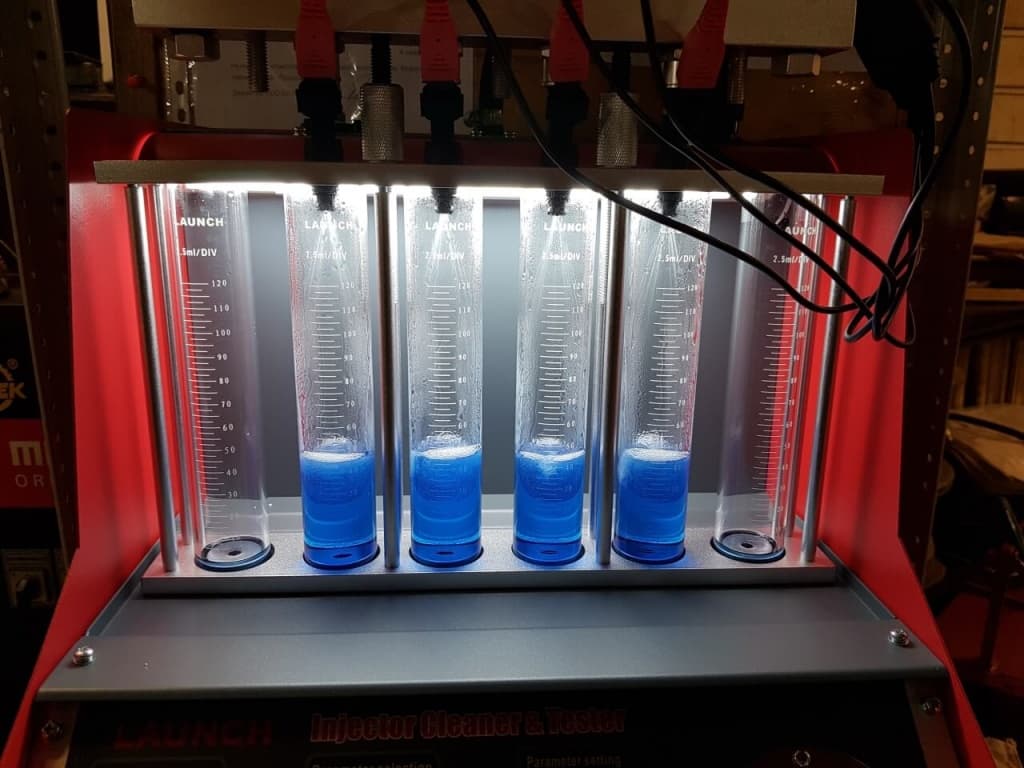

Профессиональная проверка на стенде: показания, этапы, результаты

Если проверка на машине уже показала дисбаланс или есть подозрение на подтекание, дальше нужен стенд. Только на стенде видно реальную производительность форсунки, герметичность, качество распыла и задержку открытия. По итогам выдают протокол, по которому уже можно решать: чистить, ремонтировать или менять.

Показания для стендовой диагностики:

• Существенный дисбаланс цилиндров по коррекциям или производительности согласно спецификации.
• Подозрение на подтекание форсунки (следы топлива на свечах, запах бензина в масле, падение давления в рампе после остановки насоса).
• Замена распылителей или ремонт ТНВД/рампы — требуется контрольная проверка после вмешательства.
• Подготовка к чип-тюнингу с увеличением мощности — нужно убедиться, что форсунки обеспечат повышенную производительность без разброса.
• Периодическое ТО по регламенту производителя или условиям эксплуатации — профилактическая проверка и чистка.

Этапы проверки на стенде:

1. Ультразвуковая очистка (при необходимости): форсунки помещают в ванну с очищающим раствором, ультразвук разрушает отложения на распылителе и внутренних каналах.
2. Тест герметичности под давлением: форсунку подключают к стенду, подают рабочее давление по спецификации, наблюдают за распылителем — не должно быть подтеканий после закрытия иглы, допустимо минимальное смачивание, но не капли.
3. Измерение производительности и баланса: активируют форсунку серией импульсов фиксированной длительности, собирают впрыснутое топливо в мерную колбу, сравнивают объём между форсунками — значительный разброс требует вмешательства.
4. Анализ факела распыла и угла: визуально или на экране оценивают форму факела — он должен быть конусообразным, равномерным, без струй, угол распыла сравнивают со спецификацией.
5. Проверка времени отклика: измеряют задержку от подачи управляющего сигнала до начала впрыска — увеличенное время отклика означает износ механики или загрязнение клапана.

По результатам стенда обычно становится понятно одно из трёх: форсунка исправна, её можно попробовать восстановить чисткой, или её уже пора менять. Если после очистки производительность и баланс не вернулись в норму, дальше ремонт обычно уже не имеет смысла.

Базируется на руководствах Bosch ESI, Denso Service Manuals, Delphi Common Rail, SAE Technical Papers по распылу, а также заводских TSB по конкретным моделям.

Интерпретация результатов и типовые ошибки при диагностике

Правильная интерпретация результатов проверки экономит время. Часто проблема не в форсунках, а в смежных системах (подсос воздуха, неисправность датчиков, регулятор давления). Ниже — типовые ситуации и как их трактовать.

Если баланс форсунок в норме, а коррекции плавают, проблема может быть не в форсунках, а в подсосе воздуха, датчике кислорода или другой смежной системе.

Большой слив в обратку на дизеле при нормальном давлении в рейке — износ пары игла-распылитель: топливо проходит мимо камеры сгорания и уходит в обратку, давление остаётся стабильным (ТНВД компенсирует потери), но производительность форсунки падает. Требуется замена распылителя или форсунки.

Если после очистки факел всё равно плохой, проблема уже не в грязи, а в самом распылителе. В таком случае повторная чистка обычно бесполезна — нужна замена распылителя или форсунки целиком.

Нормальное сопротивление обмотки, но нет импульсов управления — проверяйте проводку от ЭБУ до форсунки и драйвер ЭБУ: обрыв жгута, окисление контактов или выход из строя драйвера (транзисторного ключа) в блоке управления. Форсунка исправна.

Утечка давления в рампе после остановки насоса — проверяйте регулятор давления топлива и обратный клапан насоса, а не только форсунки: если давление падает быстро, возможно, регулятор не держит или обратный клапан в баке пропускает топливо обратно. Форсунки проверяйте на герметичность отдельно.

Главная ошибка — пытаться лечить серьёзную неисправность присадками. Если форсунка уже подтекает, изношена или имеет электрическую проблему, присадка её не восстановит. В таком случае вы только теряете время и повышаете риск для катализатора или DPF.

Расшифровка кодов OBD-II: P0200–P02XX и связь с диагностикой

Коды семейства P0200–P02XX указывают на проблемы в цепи управления форсунками конкретных цилиндров. Эти коды помогают быстро локализовать проблему и выбрать следующий шаг диагностики.

Сам код ещё не доказывает, что форсунка неисправна окончательно. Он только показывает, в какую сторону копать дальше: проверять саму форсунку, проводку, питание или смежные системы.

Частые коды и их интерпретация:

• P0201–P0206 (цепь управления форсункой цилиндров 1–6): обрыв, короткое замыкание или потеря сигнала драйвера ЭБУ. Быстрый тест: проверить сопротивление обмотки мультиметром, прозвонить проводку до ЭБУ, проверить импульсы осциллографом. Вероятное решение: замена форсунки, ремонт жгута или замена ЭБУ (при выходе драйвера).
• P0171/P0174 (бедная смесь, банк 1/банк 2): часто связан с подсосом воздуха, но может указывать на засор форсунки или недостаточную производительность. Быстрый тест: проверить STFT/LTFT (краткосрочные и долгосрочные топливные коррекции) сканером, выполнить тест баланса форсунок. Вероятное решение: чистка форсунок, проверка подсоса воздуха, замена датчика кислорода.
• P0300 (случайные пропуски зажигания): может быть вызван неравномерной работой форсунок или плохим распылом. Быстрый тест: считать карту пропусков по цилиндрам, проверить баланс форсунок и компрессию. Вероятное решение: чистка или замена форсунок, проверка свечей и катушек.

Связь с топливными коррекциями (STFT/LTFT):

• STFT (Short Term Fuel Trim) — краткосрочная коррекция, которую ЭБУ вносит в режиме реального времени для компенсации отклонений смеси. Значительные положительные или отрицательные значения по одному цилиндру указывают на проблему с форсункой этого цилиндра.
• LTFT (Long Term Fuel Trim) — долгосрочная коррекция, усреднённая за длительный период. Высокие значения LTFT означают хроническую проблему с подачей топлива или подсосом воздуха.

Для дизельных двигателей: коррекции выражаются в мг/такт (миллиграммы топлива на такт впрыска) для каждого цилиндра. Значительное отклонение одного цилиндра от остальных указывает на износ или засор форсунки.

Сравнение методов проверки: на авто, электрика, стенд

Каждый метод диагностики имеет свои сильные и слабые стороны. Выбирайте подход по доступности инструментов, характеру проблемы и глубине требуемой проверки.

Если нужно быстро понять, какой цилиндр работает неправильно, начинайте с проверки на автомобиле. Если есть подозрение на обрыв, питание или управляющий сигнал — переходите к электрике. Если же нужен точный ответ по распылу, производительности и герметичности, без стенда уже не обойтись.
