Высоковольтные провода передают импульс от катушки к свечам. Если изоляция пробита или сопротивление провода вышло за норму, искра слабеет, появляются пропуски зажигания, двигатель начинает троить, хуже тянет и может расходовать больше топлива. Проверка проводов помогает быстро понять, в них ли причина, и не менять исправные детали наугад.
Содержание статьи
Есть ли у вашего автомобиля высоковольтные провода?
Не на каждом двигателе есть классические высоковольтные провода. На моторах с индивидуальными катушками зажигания катушка стоит прямо на свече, поэтому длинных бронепроводов там нет. В таких системах проверяют уже не провода, а сами катушки, их колпачки, состояние свечей и следы пробоя в свечных колодцах.
На V-образных моторах иногда стоят короткие переходники между катушкой и свечой — их проверяют по тому же принципу. Проще всего определить тип системы визуально: если под капотом нет длинных толстых проводов от катушки или распределителя к свечам, значит основная диагностика должна идти по катушкам, а не по бронепроводам.
Устройство и типы высоковольтных проводов

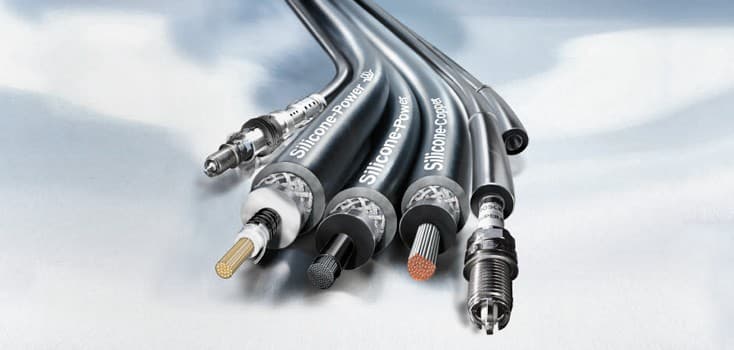

Высоковольтный провод состоит из токопроводящей жилы, изоляции и наконечников с резиновыми колпачками. Его задача — передать высокое напряжение к свече без утечки тока на массу.
По конструкции чаще встречаются два типа проводов:
- резистивные — с более высоким сопротивлением, чтобы подавлять помехи,
- низкоомные — со спиральной навивкой, если это предусмотрено производителем.
Главное правило простое: ставить нужно только тот тип провода, который подходит именно для вашей системы зажигания. Слишком “не тот” по сопротивлению комплект может ухудшить искрообразование или добавить помехи в работу электроники.
Признаки неисправности высоковольтных проводов: когда нужна проверка?

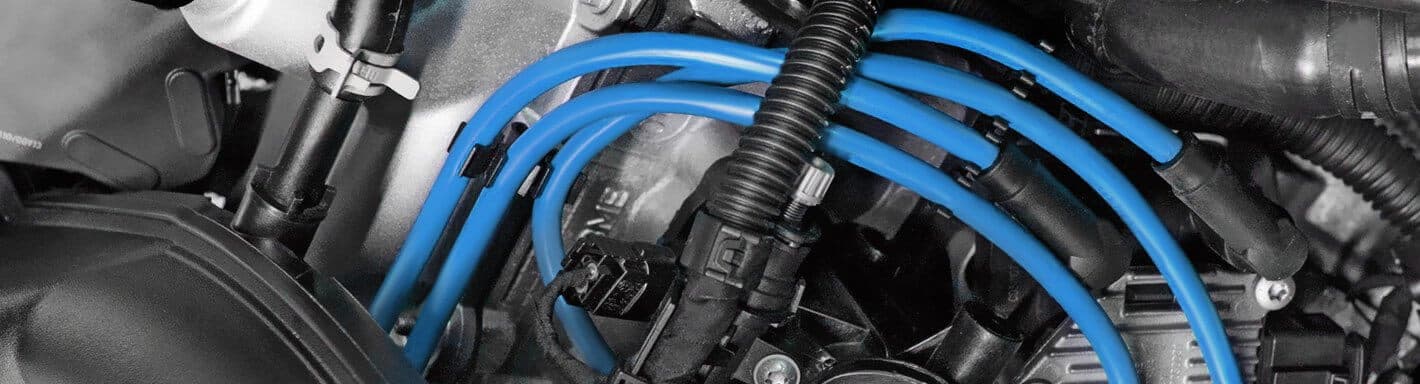

Неисправные высоковольтные провода чаще всего проявляются так: двигатель троит на холостых, хуже тянет при разгоне, начинает дёргаться под нагрузкой, сложнее запускается в сырую или холодную погоду. На панели может загореться Check Engine, а в памяти ЭБУ появляются ошибки по пропускам зажигания. После мойки или во влажную погоду симптомы обычно становятся заметнее — пробой по изоляции проявляется сильнее.
Особенно часто проблема проявляется после мойки двигателя, в дождь или в сырую погоду — когда даже мелкие трещины в изоляции начинают давать заметную утечку тока.
При пробое изоляции часть высокого напряжения уходит не на свечу, а на массу. Из-за этого искра слабеет или пропадает, смесь сгорает плохо, двигатель начинает троить. На запуске проблема часто заметнее: мотор дольше схватывает, может заводиться со второй или третьей попытки.
Своевременная проверка помогает не перегружать катушку, не ускорять износ свечей и не доводить до перегрева катализатора из-за несгоревшего топлива.
Быстрая диагностика: алгоритм проверки ВВ проводов
Проверка высоковольтных проводов обычно сводится к пяти шагам: осмотреть изоляцию и наконечники, проверить пробой в темноте, измерить сопротивление мультиметром, сравнить показания с нормой и решить, нужна ли замена. Этого обычно хватает, чтобы быстро понять, виноваты ли именно провода.
Что понадобится: инструменты и условия
Для проверки понадобится мультиметр, маркер для нумерации проводов, перчатки, фонарик и очиститель контактов. Лучше работать на остывшем двигателе в сухом и хорошо проветриваемом месте.
Шаг 1. Визуальный осмотр

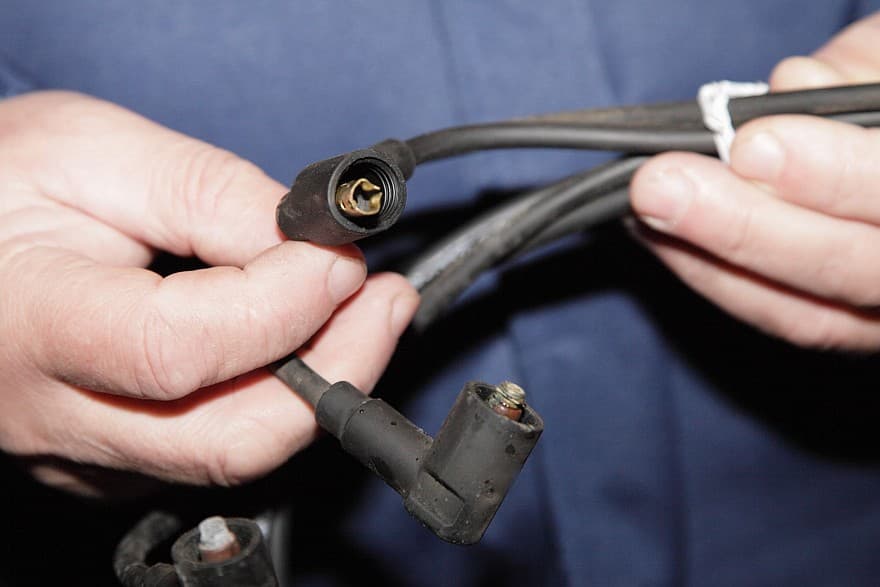

Осмотрите изоляцию по всей длине каждого бронепровода: трещины, подтёки масла, серые дорожки от пробоя, вздутия или оплавленные участки указывают на утечку высокого напряжения. Проверьте резиновые колпачки со стороны свечи и катушки — нагар, окисление металлических контактов внутри наконечника или подгоревшие края снижают надёжность соединения. Убедитесь, что провода плотно сидят на своих посадочных местах: люфт или слабая фиксация приводят к перебоям в искрообразовании.
Шаг 2. Проверка на пробой
В тёмном помещении или в сумерках заведите двигатель на короткое время (30–60 секунд) и наблюдайте за проводами: видимая синяя искра, свечение по длине изоляции или щелчки указывают на пробой и утечку тока на массу. Сильная утечка проявляется как мерцающая дорожка вдоль провода. Этот тест выявляет дефекты, невидимые при дневном свете, и позволяет локализовать проблемный участок без демонтажа. Держите лицо и руки на расстоянии не менее 30 см от вращающихся узлов (ремень генератора, шкив коленвала, вентилятор).
Шаг 3. Замер сопротивления
Отсоедините высоковольтные провода по одному, пометьте каждый по номеру цилиндра. Установите мультиметр в режим измерения сопротивления (Ω), выберите диапазон 20 кОм или Auto. Проверьте нулевую погрешность: сомкните щупы и убедитесь, что на дисплее 0–0,5 Ом, если показания выше — учтите эту поправку или обнулите прибор (функция REL/ZERO в некоторых моделях).
Не касайтесь руками оголённых частей щупов во время измерения: сопротивление тела искажает показания. Дождитесь стабилизации на дисплее (1–2 секунды) и запишите результат. Повторите для каждого провода.
Шаг 4. Сравнение с нормой
Сравните показания с нормой для вашего комплекта. Если сопротивление выросло в 2–3 раза, мультиметр показывает «OL» или «∞», либо разброс между проводами слишком большой, комплект лучше менять. Слишком низкое сопротивление тоже нежелательно: это может говорить о неисправности или неподходящей конструкции провода.
Как проверить провода без мультиметра: визуальный осмотр и проверка на пробой
Визуальный осмотр и тест в темноте выявляют большинство критических дефектов высоковольтных проводов без измерительных приборов.
Шаг 1. Визуальный осмотр на автомобиле

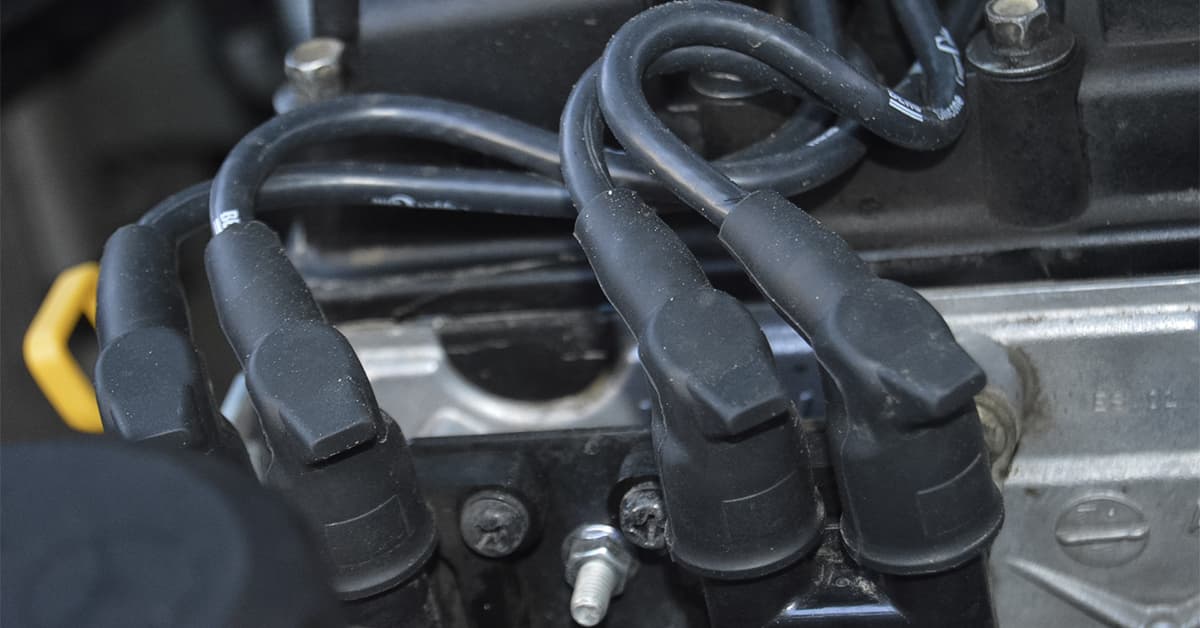

Дайте двигателю остыть до безопасной температуры. Осмотрите каждый бронепровод от катушки до свечи: ищите трещины, потёртости изоляции, маслянистые или влажные участки, серые дорожки от пробоя, вздутия или оплавленные зоны. Проверьте резиновые колпачки на обоих концах: нагар внутри наконечника, окисление или коррозия металлических контактов, подгоревшие края — признаки плохого контакта и утечки тока. Оцените плотность посадки: если колпачок легко снимается или болтается, соединение ненадёжно.
Шаг 2. Посадка и чистота
Снимите по одному колпачку и осмотрите металлический наконечник провода и посадочное гнездо на свече или катушке. Удалите нагар, масло и грязь с помощью очистителя контактов или изопропилового спирта. Проверьте, нет ли деформации или трещин на резине колпачка. Наденьте колпачок обратно и убедитесь, что он сидит плотно, без люфта. Просушите колодцы свечей — влага в них провоцирует утечку тока на массу.
Шаг 3. Проверка «в темноте» без тестера
Заглушите свет в помещении или дождитесь сумерек. Заведите двигатель и дайте ему поработать на холостых 30–60 секунд. Наблюдайте за проводами: видимая синяя искра, свечение или мерцание по длине изоляции, щелчки — это пробой. Сильная утечка проявляется как яркая дорожка от наконечника к металлическим частям двигателя. Держите лицо и руки на безопасном расстоянии от вращающихся деталей и не касайтесь проводов на работающем моторе.
Шаг 4. Дополнительные приёмы
Лёгкий туман воды из пульверизатора может сделать пробой заметнее: во влажной среде утечка по повреждённой изоляции проявляется сильнее. Но делать это нужно очень осторожно: не лить воду на катушки, генератор, разъёмы, ЭБУ и горячие детали. Если после лёгкого распыления появляется явное свечение, щелчки или синий пробой, провод почти наверняка неисправен.
Шаг 5. Финальный вывод
Если визуальный осмотр показал повреждения или тест в темноте выявил пробой, рекомендуется измерить сопротивление мультиметром для точной оценки или временно заменить подозрительный провод на заведомо исправный и сравнить поведение двигателя. Отсутствие видимых дефектов не гарантирует полную исправность — внутренний обрыв жилы или высокое сопротивление определяются только омметром.
Как проверить высоковольтные провода мультиметром на сопротивление
Проверка мультиметром помогает найти скрытые проблемы, которые не всегда видны при обычном осмотре.
Шаг 1. Подготовка
Пометьте каждый бронепровод маркером или стикером по номеру цилиндра (1, 2, 3, 4 и т. д.), чтобы не перепутать при установке обратно. Снимайте провода по одному: беритесь только за резиновый колпачок, не тяните за кабель. Осмотрите металлический наконечник внутри колпачка — при необходимости очистите его от нагара и окислов.
Шаг 2. Настройка мультиметра
Установите мультиметр в режим измерения сопротивления (Ω). Выберите диапазон 20 кОм (или режим Auto, если прибор поддерживает автовыбор). Проверьте нулевую погрешность: сомкните щупы и убедитесь, что на дисплее отображается 0–0,5 Ом, если показания выше — учтите эту погрешность или обнулите прибор (функция REL/ZERO в некоторых моделях).
Шаг 3. Измерение
Приложите металлические наконечники щупов мультиметра к обоим концам провода: один щуп — к контакту со стороны свечи, второй — к контакту со стороны катушки или распределителя. Не касайтесь руками оголённых частей щупов во время измерения — сопротивление тела (несколько МОм) исказит результат. Дождитесь стабилизации показаний на дисплее (1–2 секунды) и запишите значение. Повторите для каждого провода.
Шаг 4. Интерпретация
Нормальное сопротивление зависит от длины и типа провода. Если значение в 2–3 раза выше нормы, жила уже деградировала. Если мультиметр показывает «OL» или «∞», внутри обрыв. Слишком низкое сопротивление тоже плохо: оно может указывать на неисправность провода или неподходящую конструкцию для вашей системы зажигания.
Шаг 5. Сравнение и решение
Сопоставьте данные с таблицей норм и допустимыми отклонениями. Разброс показаний между цилиндрами более 30% (например, 1-й провод — 5 кОм, 3-й провод — 8 кОм) указывает на неоднородность комплекта: один или несколько проводов деградировали сильнее остальных. В этом случае целесообразно заменить весь комплект, а не отдельные бронепровода — разное сопротивление ухудшает синхронность искрообразования и может провоцировать пропуски зажигания под нагрузкой.
Какое сопротивление считается нормой?
Сопротивление высоковольтного провода зависит от его длины и типа токопроводящего сердечника. Провода с углеродным (резистивным) сердечником имеют сопротивление в диапазоне 3–12 кОм на метр, провода со спиральной навивкой (низкоомные) — менее 1 кОм на метр. Производители задают нормы по конкретной серии и артикулу, а не единым стандартом.
| Длина провода | Норма, кОм | Допустимо, кОм | Примечания |
|---|---|---|---|
| 20–40 см | 2–5 | 1.5–6 | Резистивный сердечник |
| 40–60 см | 3–8 | 2–10 | Резистивный сердечник |
| 60–90 см | 5–12 | 4–15 | Резистивный сердечник |
| Низкоомные (спиральные) | <, 1 | По мануалу | Только для систем, где это предусмотрено |
Ориентироваться нужно не только на “общие цифры”, но и на длину конкретного провода. Поэтому итоговую оценку всегда лучше сверять с мануалом автомобиля или каталогом производителя комплекта.
Резкий рост сопротивления относительно нормы (в 2 раза и выше) говорит о деградации токопроводящей жилы — углеродный сердечник разрушается от вибраций и температурных циклов. Обрыв проявляется как «OL» или «∞» на дисплее мультиметра. При сомнениях сверяйтесь с руководством по ремонту для вашей модели автомобиля или каталогом производителя проводов.
Техника безопасности при проверке ВВ проводов
Высоковольтные провода работают с очень высоким напряжением, поэтому проверять их нужно осторожно. Не трогайте оголённые контакты на заведённом двигателе, не используйте отвёртки и другие металлические предметы для «искровых» тестов, держите руки и лицо подальше от ремней, вентилятора и шкивов. Проверку в темноте проводите только коротко, а любые снятия и перестановки делайте на заглушённом моторе.
Глушите двигатель перед снятием или установкой проводов и свечей. Не тяните за кабель — беритесь только за резиновый колпачок. Держите горючие материалы (ветошь, топливо, масло) на безопасном расстоянии от зоны работы. Проветривайте помещение: пары топлива и масла в закрытом гараже создают риск возгорания при искровом пробое.
Ошибки и риски при самостоятельной проверке
Типичные ошибки при диагностике высоковольтных проводов:
- Снятие нескольких проводов одновременно: перепутав порядок подключения, вы нарушите последовательность зажигания и двигатель не запустится. Снимайте и ставьте провода по одному, сверяя номера цилиндров.
- Тянуть за кабель, а не за колпачок: изоляция отслаивается от наконечника, ускоряя выход провода из строя. Всегда беритесь за резиновый колпачок.
- Брызгать водой на горячие элементы или на катушку, генератор, ЭБУ: резкий перепад температуры и попадание влаги вызывают короткое замыкание. Используйте лёгкий туман только на сам провод и только при остывшем двигателе.
- Путать длину или тип провода при замене: низкоомные провода там, где не предусмотрено, создают помехи. Ставьте только соответствующий артикул по каталогу производителя.
- Использовать «искровую» отвёртку или провод на массу: риск удара током и повреждения катушки/ЭБУ. Безопасная проверка — визуальный осмотр и мультиметр.
- Трогать провода на заведённом моторе: высокое напряжение и вращающиеся части двигателя представляют угрозу. Глушите мотор перед манипуляциями.
Что делать в спорных случаях
Показания на грани нормы (например, 6 кОм при норме до 5 кОм): перепроверьте на холодном и тёплом двигателе, при разных положениях/сгибах провода. Если значение «плавает» или растёт при нагреве, замените провод.
Симптомы остаются, а сопротивление в норме: проверьте свечи (зазор, нагар), катушку зажигания (сопротивление обмоток), наличие подсоса воздуха во впуске, давление топлива. Провода — не единственная причина misfire.
Разный результат в сухую и сырую погоду: явный признак микротрещин изоляции. Влага снижает сопротивление утечки — замените комплект.
Переставить провода между цилиндрами и отследить код misfire: если код «мигрирует» за проводом (был P0301, стал P0303 после перестановки), провод неисправен.
Измерить при разных положениях: согните провод в нескольких точках и проведите серию замеров. Скачки сопротивления указывают на внутренний надрыв жилы.
Использовать тестер искры или осциллограф (если есть): тестер искры покажет, насколько устойчив разряд, осциллограф — форму импульса и наличие пробоев в цикле.
Провода неисправны: ремонт или замена?
Если мультиметр показал обрыв, сопротивление явно выше нормы или визуально виден пробой изоляции, провода лучше менять. Изолента, термоусадка и прочий “ремонт” годятся только как временная мера, чтобы доехать до сервиса. Надёжно восстановить таким способом высоковольтный провод не получится.
Новый комплект обеспечивает стабильную искру, защищает катушку от перегрузки и предотвращает ускоренный износ свечей. При выборе проводов учитывайте тип сердечника (резистивный или низкоомный), длину и наличие в каталоге производителя артикула для вашей модели двигателя.
Критерии выбора новых проводов
При выборе высоковольтных проводов ориентируйтесь на следующие параметры:
- Тип сердечника: резистивный (3–12 кОм/м) для большинства систем, низкоомный (<,1 кОм/м) только там, где это явно указано в мануале.
- Длина и совместимость по VIN: провода должны соответствовать длине и расположению цилиндров вашей модели двигателя.
- Экранирование и термостойкость: изоляция должна выдерживать рабочую температуру подкапотного пространства (до 200 °C) и быть устойчивой к маслу, топливу, вибрации.
- Бренды: проверенные производители — NGK, Denso, Bosch, Beru. Избегайте no-name комплектов без маркировки сопротивления и без упоминания стандарта SAE J2031.
- Гарантия и возврат: официальные дистрибьюторы дают минимум 30 дней на возврат и годовую гарантию на комплект.
Ответы на часто задаваемые вопросы (FAQ)
Всегда ли троение двигателя вызвано проводами?
Нет. Троение могут вызывать не только провода, но и свечи, катушка, подсос воздуха, форсунки, низкое давление топлива или плохая компрессия. Если симптомы усиливаются после мойки или во влажную погоду, а в темноте видно пробой по изоляции, вероятность неисправности проводов высокая. В остальных случаях проверять нужно всю систему зажигания и смежные узлы.
Как часто нужно менять ВВ провода?
Ориентировочно высоковольтные провода проверяют каждые 50–80 тыс. км или раз в несколько лет, особенно если машина часто ездит в сырости, пыли или с резкими перепадами температур. На практике точный срок зависит не только от пробега, но и от состояния изоляции, сопротивления и поведения двигателя.
Официальные регламенты Honda, Toyota, Ford не задают фиксированного километража замены — рекомендуется проверка при каждом ТО и замена по результатам диагностики. После замены свечей целесообразно оценить состояние проводов: если сопротивление выросло или видны трещины — меняйте комплект одновременно со свечами.
Можно ли менять один провод вместо комплекта?
Технически можно, если проблема точно только в одном проводе. Но на практике провода стареют примерно одинаково, поэтому после замены одного вскоре могут выйти из строя остальные. Обычно разумнее менять комплект целиком.
Можно ли ездить с пробитым проводом?
Да, машина обычно будет ехать, но продолжать эксплуатацию нежелательно. Пробитый провод даёт пропуски зажигания, перегружает катушку, ускоряет износ свечей и может перегреть катализатор. Чем дольше тянуть с заменой, тем выше риск попасть уже не только на провода.
Влияют ли неисправные провода на работу радио/ЭБУ?
Да. Утечка высокого напряжения создаёт импульсные электромагнитные помехи, которые улавливаются радиоантенной (треск, шипение) и могут искажать сигналы датчиков (кислородный, ДМРВ, датчик положения коленвала). В редких случаях помехи вызывают сбои ЭБУ — ложные коды ошибок, нестабильный холостой ход. Экранирующий слой исправного провода минимизирует эти эффекты.
Как проверить высоковольтные провода на горячем или холодном двигателе?
Визуальный осмотр и замер мультиметром проводятся на остывшем двигателе — безопаснее и результаты стабильнее. Тест в темноте требует кратковременного (30–60 секунд) запуска мотора, но не обязательно прогревать его до рабочей температуры. Если подозреваете, что провод «пробивает» только на горячую, можно прогреть двигатель и повторить тест в темноте — пробой на горячем усиливается из-за расширения микротрещин изоляции при нагреве.
Можно ли проверить изоляцию провода на массу мультиметром?
Мультиметр в режиме омметра не предназначен для проверки мегаомного сопротивления изоляции высоковольтного провода на массу — для этого нужен мегомметр, работающий при напряжении 500–1000 В. DMM покажет бесконечность (OL) в большинстве случаев, даже если изоляция деградировала. Для экспресс-проверки пробоя на массу используйте тест в темноте и спрей воды — это выявит утечку без специальных приборов.
