Не вмикається вентилятор охолодження двигуна: причини, експрес-діагностика та що робити

Чому не вмикається вентилятор охолодження: основні причини та що робити

Вентилятор не вмикається через розрив електричного кола або помилку керування з боку ЕБУ. Типові причини: перегорілий запобіжник, несправне реле, відмова датчика температури охолоджувальної рідини (ДТОЖ), обрив проводки, знос мотора вентилятора, нестача охолоджувальної рідини, заклинювання термостата або збій блоку керування двигуном.

Експрес-діагностика займає від 30 до 60 хвилин залежно від моделі та доступу до вузлів. Перевірте рівень антифризу на холодному двигуні — якщо нижче MIN, система може не давати коректних показань температури. Відкрийте блок запобіжників і візуально оцініть цілісність плавкої вставки для кола вентилятора, замініть за сумнівів. Підключіть OBD-II сканер і зчитайте помилки — коди P0115–P0119 вказують на проблему з датчиком температури. Переконайтеся, що на роз’ємі мотора вентилятора є живлення (12 В) при гарячому двигуні, якщо напруга відсутня — проблема в реле, проводці або команді ЕБУ. Якщо живлення є, а вентилятор мовчить — замініть мотор.

Увага: вентилятор може запуститися в будь-який момент навіть на заглушеному двигуні. Перед перевірками електрики зніміть мінусову клему АКБ. Не відкривайте кришку розширювального бачка на гарячому двигуні — ризик опіку гарячою рідиною під тиском.

Наслідки ігнорування: температура охолоджувальної рідини піднімається вище 110 °C, починається локальне кипіння, зростає тиск у системі, можуть тріснути патрубки або пробити прокладку ГБЦ. Нижче — покроковий алгоритм пошуку та усунення несправності для всіх типових сценаріїв.

Швидкі відповіді за симптомами

Виберіть опис, максимально відповідний вашій ситуації, щоб звузити коло пошуку і одразу перейти до потрібного етапу перевірки.

Таблиця симптомів → причин та швидких перевірок

Як і коли має вмикатися вентилятор: модель роботи системи

Вентилятор керується блоком ЕБУ за сигналом від датчика температури охолоджувальної рідини. Типові пороги ввімкнення залежать від калібрування конкретного автомобіля: на більшості моделей VAG, Hyundai/Kia, Renault перша швидкість активується при 95–99 °C, друга — при 100–105 °C. Точні значення дивіться в мануалі, калібрування відрізняються для різних версій двигуна та ринку.

Логіка роботи: ДТОЖ вимірює температуру охолоджувальної рідини і передає аналоговий або цифровий сигнал в ЕБУ. Коли температура досягає порогу, ЕБУ замикає коло реле 1-ї швидкості — мотор вентилятора запускається на зниженій потужності. При подальшому зростанні температури активується реле 2-ї швидкості (або широтно-імпульсна модуляція для безступеневих систем), збільшуючи оберти. Паралельна гілка — запит від системи кондиціювання: при увімкненні A/C ЕБУ може примусово запустити вентилятор незалежно від температури ОЖ, щоб охолодити конденсор і стабілізувати тиск холодоагенту.

Діагностична орієнтир: підключіть сканер і спостерігайте за live-data температури ОЖ під час прогріву. Якщо температура досягла 98–100 °C, а вентилятор не ввімкнувся — проблема в електричному колі (реле, запобіжник, мотор) або в логіці ЕБУ. Одночасно перевірте фізичні ознаки: якщо верхній патрубок радіатора гарячий, а нижній холодний — термостат заклинив у закритому положенні, рідина не циркулює через радіатор. Якщо обидва патрубки гарячі, але вентилятор мовчить — шукайте розрив в електриці.

Норма експлуатації: вентилятор має вмикатися короткочасно під час стоянки в заторі або на холостих після активної їзди. Тривала робота — привід для діагностики. Постійна робота протягом 5–10+ хвилин вказує або на реальний перегрів (забитий радіатор, несправна помпа, повітряна пробка), або на хибні показання датчика температури, які змушують ЕБУ тримати вентилятор увімкненим.

Покрокова діагностика: живлення та датчики

Крок 1: Перевірка запобіжника і реле

Відкрийте кришку блоку запобіжників (зазвичай під капотом зліва або справа від двигуна, іноді — в салоні під кермом) і знайдіть кола, що відповідають за вентилятор охолодження. Схема розташування вказана на внутрішній стороні кришки або в керівництві з експлуатації. Вийміть запобіжник і візуально оцініть плавку вставку — якщо нитка всередині обірвана або потемніла, замініть запобіжник на новий того ж номіналу (див. схему на кришці/мануал, ставте номінал за заводом). Навіть якщо вставка виглядає цілою, перевірте цілісність мультиметром у режимі прозвонки.

Знайдіть реле вентилятора (може бути два — для першої і другої швидкості). Зніміть реле і послухайте клацання при ввімкненні запалення або при натисканні кнопки A/C — чіткий клацок свідчить, що котушка спрацьовує. Перевірте наявність живлення на клемах 85 і 86 (керування від ЕБУ) та 30/87 (силова частина). Для швидкої перевірки переставте реле з таким самим номером або схемою з сусіднього гнізда (наприклад, реле стартера або звукового сигналу) — якщо вентилятор запрацював, причина в реле.

Огляньте гніздо реле і роз’єм мотора вентилятора на підплавлення пластику, сліди окислення або корозії. Зачистіть контакти дрібним наждачним папером або спеціальним очищувачем, встановіть реле назад. Якщо запобіжник перегорає повторно одразу після заміни — шукайте коротке замикання в проводці або несправність самого мотора вентилятора (заклинювання ротора, міжвиткове замикання обмоток).

Крок 2: Діагностика датчика температури (ДТОЖ)

Датчик температури охолоджувальної рідини встановлений на блоці циліндрів, головці або верхньому патрубку радіатора. Підключіть OBD-II сканер і спостерігайте за live-data «Engine Coolant Temperature» (ECT). Прогрійте двигун до робочої температури (близько 90 °C) і порівняйте показання на сканері з фактичною температурою, виміряною ІЧ-термометром на верхньому патрубку або корпусі термостата. Значне розходження (зазвичай >5 °C) вказує на несправність датчика або проблему з проводкою, перевірте специфікацію датчика.

Щоб перевірити датчик температури безпосередньо, зніміть роз’єм і виміряйте опір між виводом датчика і масою мультиметром. Типові значення для NTC: на холодному двигуні (20–25 °C) — близько 2–3 кОм, на гарячому (90–100 °C) — приблизно 200–300 Ом (див. документацію до датчика/двигуна). Конкретні значення залежать від типу датчика і вказані в сервісній документації виробника. Якщо опір «залип» на низькому значенні (менше 100 Ом при холодному двигуні) або на високому (понад 5 кОм при гарячому), датчик несправний.

Огляньте роз’єм ДТОЖ на окислення, вологу, сліди підтікання антифризу. Очистіть контакти, перевірте надійність з’єднання «маси» — поганий контакт спотворює сигнал. Прозвоніть провід від датчика до ЕБУ на обрив або замикання. Якщо сигнал відсутній або «плаває», ЕБУ може не давати команду на ввімкнення вентилятора або вмикати його постійно. При підтвердженій несправності замініть ДТОЖ на оригінальний або якісний аналог, видаліть помилки з пам’яті ЕБУ через сканер.

Покрокова діагностика: охолоджувальна рідина та механіка

Крок 3: Перевірка рівня та стану охолоджувальної рідини

Дочекайтеся повного охолодження двигуна (не менше 30 хвилин після поїздки) і перевірте рівень антифризу у розширювальному бачку. Норма — між мітками MIN і MAX. Недостатність охолоджувальної рідини знижує теплообмін, може призводити до утворення повітряних пробок і затримувати ввімкнення вентилятора через неправильні показання датчика температури. Якщо рівень занижений, акуратно долийте антифриз тієї ж марки і специфікації.

Після доливання запустіть двигун, прогрійте до робочої температури і видаліть повітря: відкрийте кришку розширювального бачка (при вимкненому двигуні), кілька разів стисніть верхній патрубок радіатора, щоб витіснити бульбашки, долийте рідину до рівня. Повторіть процедуру після 2–3 циклів прогріву і охолодження. Огляньте всі елементи системи охолодження — радіатор, патрубки, термостат, помпу, ущільнення — на сліди підтікання. Якщо рівень падає повторно за 1–2 дні, шукайте витік.

Перевірте стан антифризу: рідина має бути прозорою, без пластівців, іржі, масляних розводів. Зміна кольору на коричневий/темний, наявність масляної плівки вказують на внутрішню витік — пробиту прокладку ГБЦ або тріщину в блоці/головці. У такому разі потрібна глибока діагностика на СТО: опресування системи, перевірка компресії, ендоскопія циліндрів.

Крок 4: Інші можливі несправності

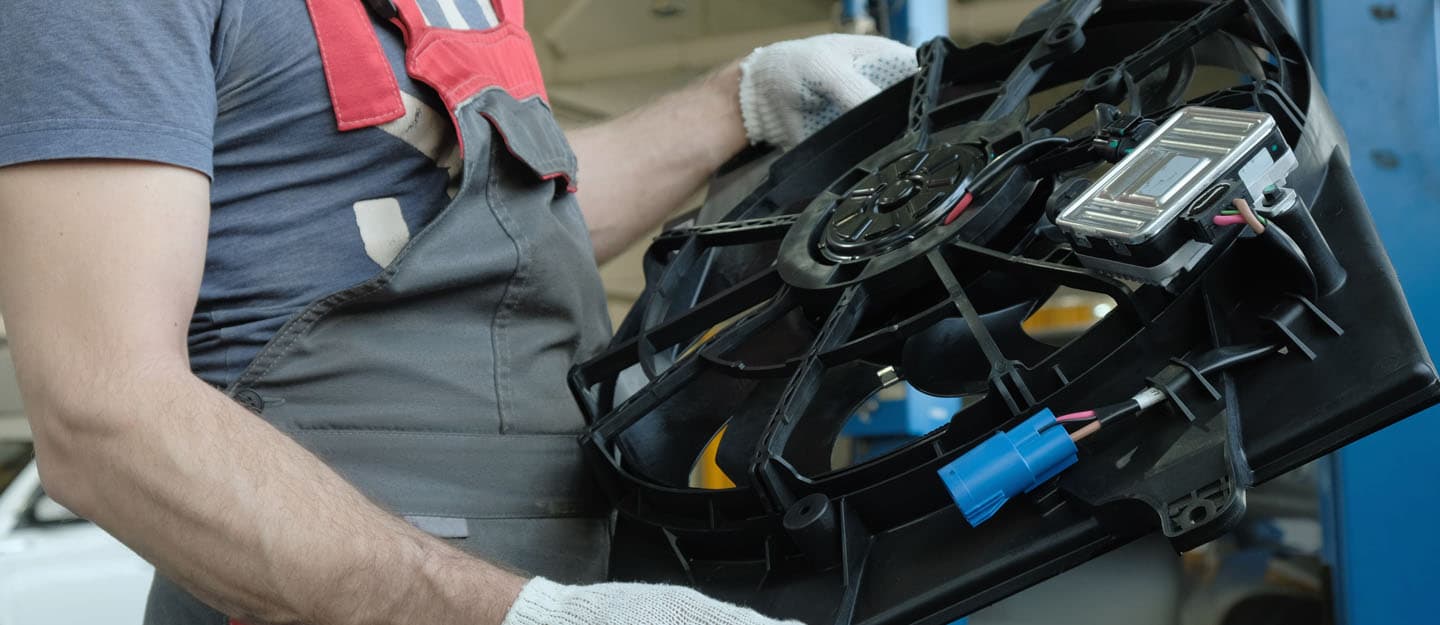

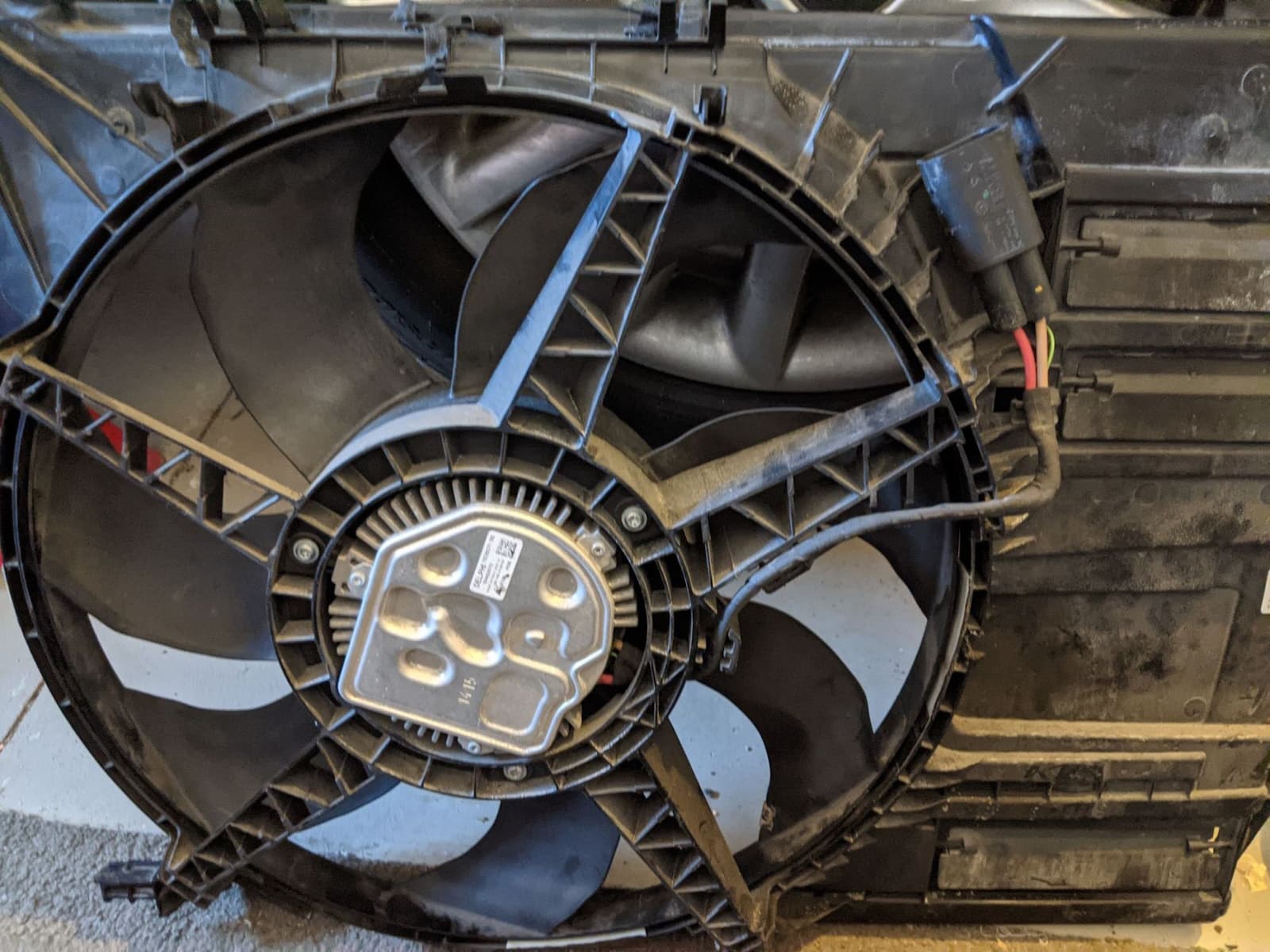

Мотор вентилятора: знос вугільних щіток, заклинювання підшипника, міжвиткове замикання обмоток. Щоб перевірити мотор вентилятора, зніміть роз’єм і подайте +12 В від акумулятора безпосередньо на плюсовий контакт, мінус — на корпус (масу). Якщо мотор не обертається, обертається ривками або видає сторонній шум — замініть вузол повністю. Спроби ремонту (заміна щіток, змащення підшипників) часто тимчасові.

Проводка і контакти: обрив жил, окислення клем, погана «маса». Прозвоніть дроти від блоку запобіжників до мотора вентилятора мультиметром. Виміряйте опір кола «маса» — має бути менше 0,5 Ом. Зачистіть усі контакти дрібним наждачним папером, обробіть діелектричною змазкою, переконайтеся в надійності обтиску клем. Перевірте цілісність ізоляції проводів — пошкодження можуть викликати коротке замикання.

Термостат: заклинювання у відкритому або закритому положенні. Прогрійте двигун і порівняйте температуру верхнього і нижнього патрубків радіатора рукою (обережно). Якщо верхній гарячий, а нижній холодний — термостат закритий, рідина не надходить у радіатор. Якщо обидва патрубки однаково гарячі одразу після запуску — термостат відкритий постійно, двигун довго прогрівається. Замініть термостат на оригінальний з коректним температурним рейтингом.

Помпа (водяний насос): знос крильчатки, зісковзування з вала, теча ущільнення. Опосередковані ознаки: двигун швидко нагрівається, рівень антифризу падає без видимих витоків, гарячий блок циліндрів при холодному радіаторі. Пряма перевірка — зняти помпу і оглянути крильчатку, якщо лопаті зношені або крильчатка провалюється на валу — заміна обов’язкова.

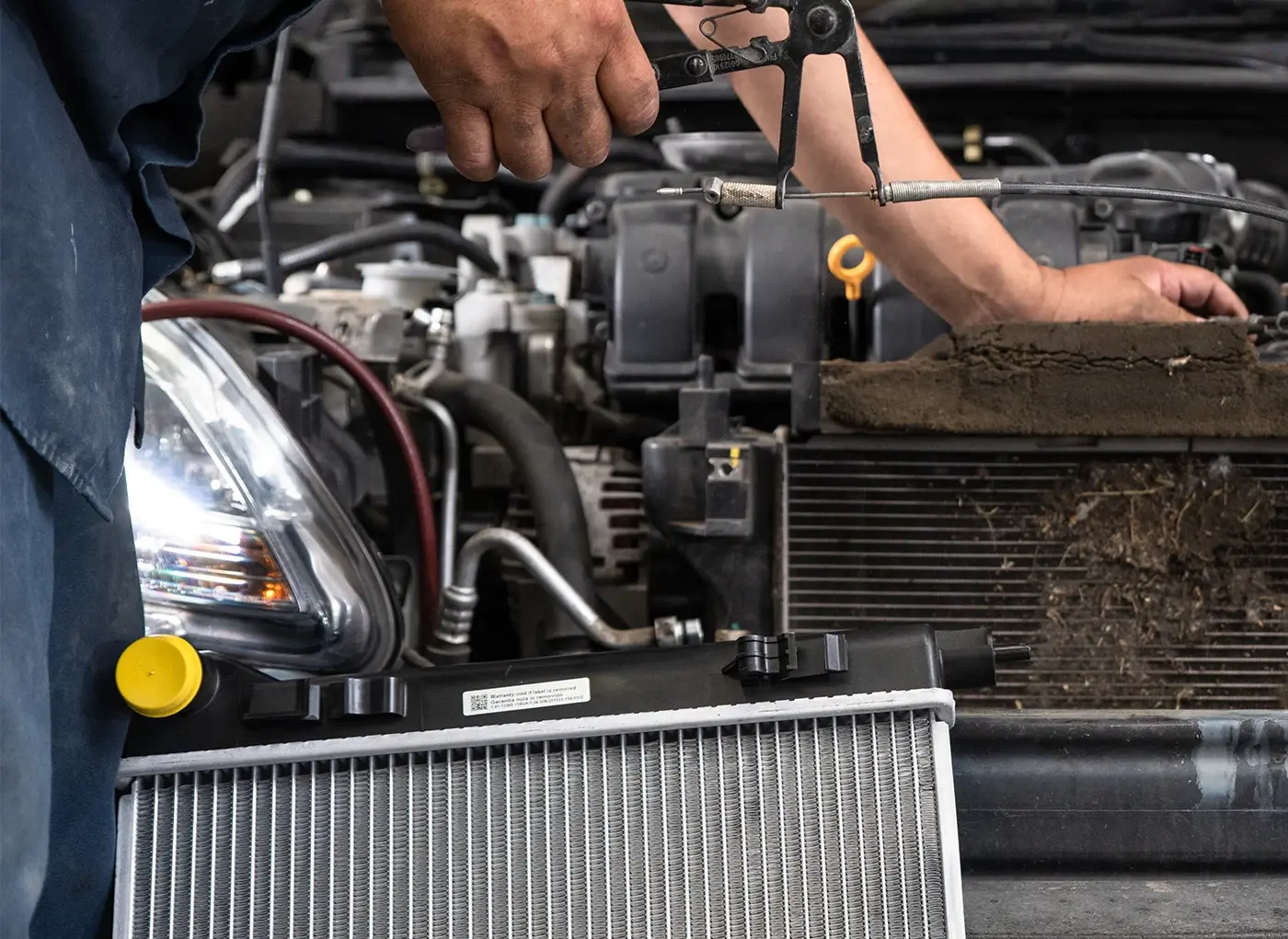

Система охолодження загалом: забитий радіатор (соти зовні/канали зсередини), повітряна пробка. Промийте радіатор зовні під напором води, зсередини — спеціальними засобами для очищення систем охолодження. Видаліть повітря за процедурою з Кроку 3. Перевірте кришку розширювального бачка — вона має тримати робочий тиск (за маркуванням кришки/мануалом), несправна кришка знижує температуру кипіння і створює парові пробки.

Перевірка модуля/ШІМ вентилятора: якщо вентилятор керується через зовнішній модуль/ШІМ, перевірте постійне живлення на модулі, масу, наявність керуючого сигналу з ЕБУ (ШІМ/керуюча напруга). При наявності живлення/сигналу і мовчазному вентиляторі — несправний модуль або мотор вентилятора.

Що робити, якщо двигун почав перегріватися в дорозі

При перших ознаках перегріву (стрілка температури в червоній зоні, попередження на приладовій панелі, пар з-під капота) увімкніть опалення салону на максимальну температуру і максимальну швидкість обдуву, відкрийте вікна. Це тимчасово відводить частину тепла від двигуна в салон і знижує темп зростання температури. Зупиніться в безпечному місці (узбіччя, паркування), увімкніть аварійну сигналізацію.

Не глушіть двигун одразу після пікової температури — різка зупинка циркуляції може викликати локальний перегрів і деформацію металу. Дайте мотору попрацювати на холостих обертах 1–2 хвилини, щоб насос продовжив прокачувати рідину. Потім заглушіть запалення і почекайте 10–15 хвилин. Не відкривайте кришку розширювального бачка або радіатора до повного охолодження — гаряча рідина під тиском може спричинити опік.

Після охолодження (коли верхній патрубок можна спокійно тримати рукою) перевірте рівень антифризу в розширювальному бачку. Якщо рівень у нормі, але двигун продовжує нагріватися — проблема в термостаті, помпі або вентиляторі. Спробуйте увімкнути кондиціонер: якщо вентилятор запускається і температура стабілізується, можна обережно дістатися до найближчого автосервісу, контролюючи показники температури. Якщо увімкнення A/C не допомагає або вентилятор все одно не працює — викликайте евакуатор.

Не поливайте радіатор холодною водою при гарячому двигуні — різкий перепад температур може призвести до тріщин у блоці або головці. Не продовжуйте рух, якщо температура досягла критичних порогів (підтвердіть за документацією, зазвичай вище 115–120 °C) і продовжує зростати — це загрожує прогорянням прокладки ГБЦ, деформацією площини головки, задирками поршнів та іншими дороговартісними пошкодженнями.

Висновок: якщо не працює вентилятор охолодження, почніть із швидкої діагностики електрики (запобіжник, реле, ДТОЖ, роз’єми) і перевірки рівня антифризу. Більшість несправностей усуваються за 30–60 хвилин. При виявленні перегріву в дорозі — увімкніть опалення, зупиніться, дайте двигуну охолонути і перевірте базові елементи. Ігнорування проблеми загрожує дорогим ремонтом двигуна. Регулярне ТО і контроль системи охолодження — найкраща профілактика аварійних ситуацій. Якщо після діагностики вентилятор мовчить — зверніться до BS Service або викликайте евакуатор, не ризикуйте дороговартісним ремонтом.
