Как проверить датчик коленвала (ДПКВ): полное пошаговое руководство

Коротко: как проверить ДПКВ за 8 шагов

1. Сканер OBD-II: считайте коды P0335/P0336, проверьте RPM 150–350 об/мин при прокрутке, статус Crank Signal Present = Yes.
2. Wiggle test: подёргайте жгут и разъём на работающем моторе — скачки оборотов укажут на плохой контакт.
3. Индуктивный (2 контакта): сопротивление катушки 0.4–1.5 кОм, AC напряжение ≥0.2–1.0 В при прокрутке стартером.
4. Холла (3 контакта): проверьте питание +5/+12 В, массу без падения, сигнал 0–5 В переключается при прокрутке.
5. Осциллограф: индуктивный — синусоида с «окном» пропуска зуба, Холл — прямоугольные импульсы.
6. Зазор датчик–венец: 0.5–1.5 мм, венец чистый, без сколов.
7. Масса двигателя: сопротивление &lt,0.5 Ом.
8. Синхронизация с ДПРВ: сравните CMP/CKP Sync в Live Data.

Безопасность и подготовка

Перед началом работ заряд АКБ должен быть ≥12.4 В. Установите стояночный тормоз, нейтраль или паркинг. Для проверок на стартере отключите форсунки или катушки зажигания — снимите предохранитель или отсоедините разъёмы, чтобы избежать запуска двигателя.

Используйте back-probe иглы для подключения к контактам разъёма без его снятия. Не прокалывайте изоляцию без необходимости. Работайте от надёжной массы двигателя, избегайте контакта с вращающимися деталями — ремни, шкивы.

Информация носит общий характер и не заменяет консультацию специалиста.

Признаки неисправности ДПКВ: когда нужна проверка?

Отказ датчика коленвала блокирует запуск двигателя: ЭБУ не видит обороты и не формирует искру. Первый признак — стартер крутит, но мотор не схватывает.

Другие симптомы:

• Плавающие обороты на холостом ходу.
• Провалы при разгоне, внезапная остановка на ходу.
• Ошибка двигателя на панели (часто P0335 или P0336).
• Детонация — вибрация и металлический стук в моторе.

На ранней стадии проблема проявляется только при нагреве. Датчик работает холодным, но отказывает после прогрева из-за микротрещин катушки или платы. Если мотор глохнет на горячую и снова запускается после полного остывания — начните диагностику с проверки сигнала ДПКВ при рабочей температуре.

Не меняйте датчик вслепую. Часто причина — в разъёме, проводке или задающем диске, а не в самом сенсоре.

Как проверить датчик коленвала не снимая: диагностика сканером

Подключите OBD-сканер к диагностическому разъёму и запустите считывание ошибок ЭБУ. Коды P0335 (неисправность цепи ДПКВ — обрыв, короткое замыкание, повреждённый провод, неисправный датчик) и P0336 (некорректный сигнал — загрязнение датчика, люфт коленвала, зазор &gt,1 мм) прямо указывают на проблему с сенсором, проводкой или задающим диском.

Откройте режим Live Data и наблюдайте параметр Engine RPM при прокрутке стартером: типичный диапазон — 150–350 об/мин, статус Crank Signal Present должен показывать «Yes». Если обороты нулевые, хотя стартер крутит — проблема в цепи ДПКВ или в самом датчике.

Проверьте Freeze Frame: он покажет условия, при которых зафиксирована ошибка — обороты, температура, нагрузка. Если RPM=0 и Cam/Crank Sync=Lost — сигнал ДПКВ отсутствует или вне диапазона.

Wiggle test: подёргайте жгут проводов и разъём ДПКВ на работающем моторе (или при прокрутке стартером), наблюдая за параметрами — скачки RPM или появление ошибки укажут на плохой контакт. Сотрите коды неисправностей, повторите запуск и проверьте, вернулась ли ошибка. Если код не появился — проблема была временной (окисление, вибрация), если вернулся — копайте глубже.

Важно: благодаря взаимосвязи ДПКВ и тахометра можно определить неисправность сенсора прямо из машины. Если датчик рабочий, при прокрутке стартером стрелка тахометра показывает около 200 оборотов. Если стрелка остаётся на нуле — ДПКВ не передаёт сигнал о положении вала.

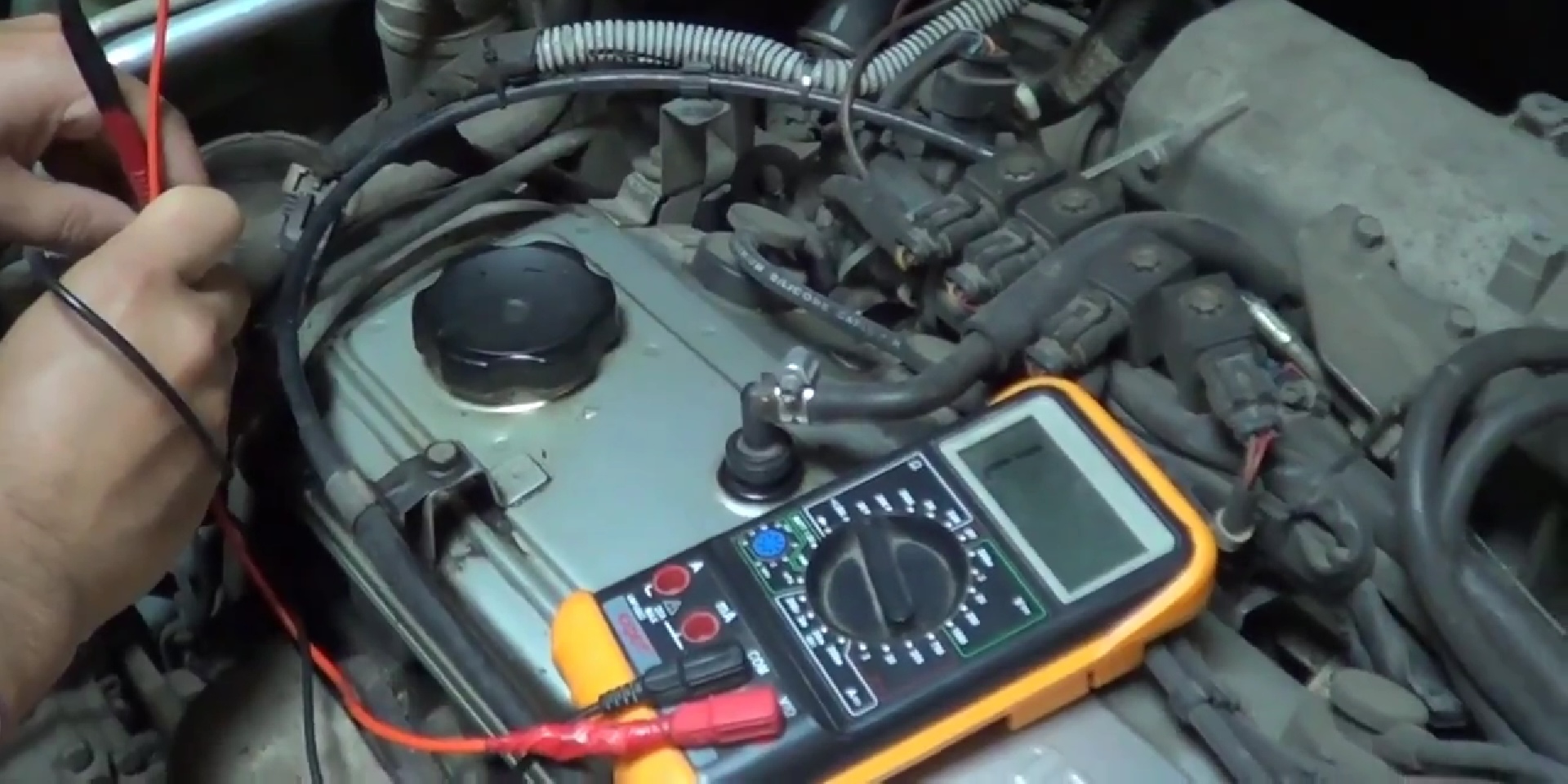

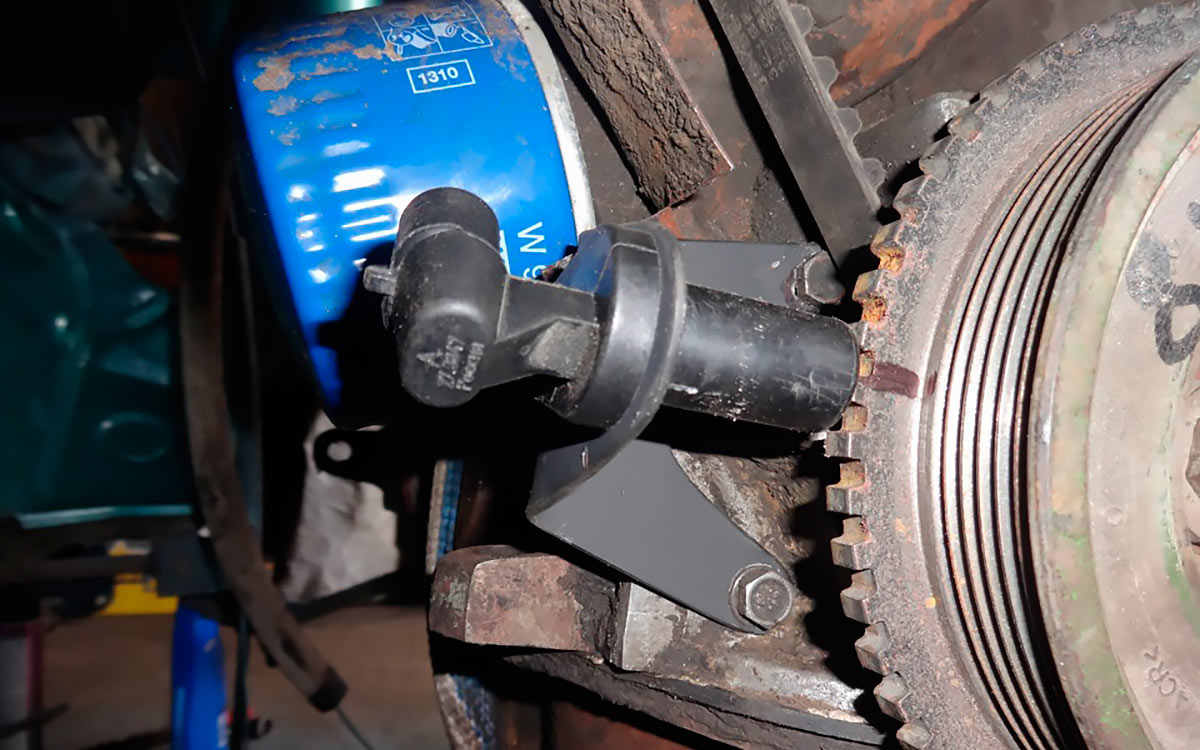

Пошаговая проверка ДПКВ мультиметром: измерение сопротивления и напряжения

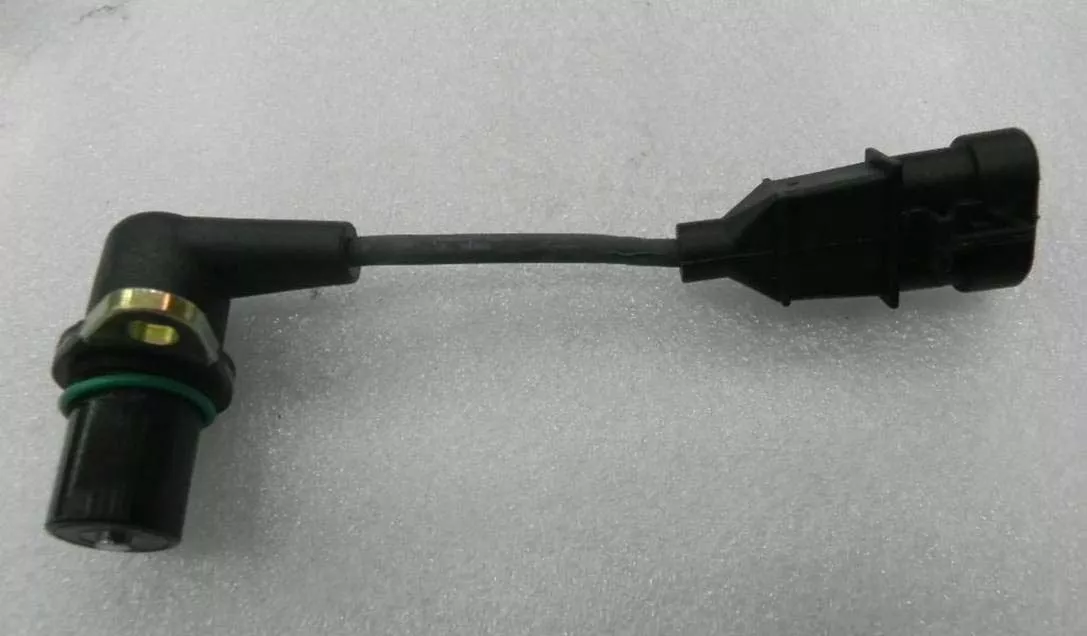

Определите тип датчика по количеству контактов: индуктивный (2 контакта) или датчик Холла (3 контакта). Индуктивный сенсор не требует питания от ЭБУ — у него измеряют сопротивление катушки и наводимую ЭДС при прокрутке коленвала. Датчик Холла питается напряжением +5 В или +12 В от ЭБУ и выдаёт цифровой сигнал 0–5 В — здесь проверяют питание, массу и переключение сигнала.

Работайте на хорошей массе двигателя, используйте back-probe иглы, чтобы не повредить контакты разъёма. Начните с визуального осмотра: трещины корпуса, следы масла, окисление пинов — частые причины ложных симптомов.

Индуктивный ДПКВ (2 контакта)

Переключите мультиметр в режим измерения сопротивления (Ω). Отключите разъём датчика и измерьте сопротивление между двумя контактами. Ориентировочный диапазон для многих авто — 0.4–1.5 кОм, показания «OL» (обрыв) или &lt,200 Ом (короткое замыкание) указывают на отказ катушки.

Переключите мультиметр в режим AC милливольт (мВ). Подключите щупы к контактам, прокрутите двигатель стартером. Исправный датчик генерирует переменное напряжение ≥0.2–1.0 В при прокрутке (амплитуда растёт с оборотами). Если наводка нулевая — катушка неисправна или зазор до задающего диска слишком велик.

Полярность щупов не критична для индуктивного датчика — сигнал переменный.

Датчик Холла (3 контакта)

Включите зажигание (двигатель не заводите). Определите распиновку разъёма: питание (+), масса (−), сигнальный провод (S). Переключите мультиметр в режим DC вольт (В).

Проверка питания: подключите чёрный щуп к массе двигателя, красный — к контакту питания. Норма — +5 В или +12 В. Если напряжение отсутствует, прозвоните цепь до ЭБУ.

Проверка массы: красный щуп на питание, чёрный на контакт массы. Должно быть полное напряжение (без падения). Плохая масса — частая причина пропадания сигнала.

Проверка сигнала: подключите красный щуп к сигнальному проводу, чёрный — к массе. Прокрутите двигатель стартером. Исправный датчик выдаёт переключения 0–5 В (или 0–12 В). Если сигнал не меняется — проблема в сенсоре, зазоре или задающем диске.

Полярность критична: для Холла чёрный щуп — на массу, красный — на сигнал/питание.

Проверка 2-контактных и 3-контактных датчиков: в чём разница?

Индуктивный сенсор (2 контакта) — это автономная катушка, которая наводит переменное напряжение при прохождении зубцов задающего диска. Датчик Холла (3 контакта) — активный сенсор, которому нужно питание от ЭБУ, отдельная масса и цифровой выходной сигнал.

Для индуктивного важны сопротивление катушки и зазор до венца, для Холла — стабильность питания, чистота массы и чёткий прямоугольный сигнал. Индуктивный выдаёт синусоидальный сигнал, амплитуда которого растёт с оборотами, Холл формирует прямоугольные импульсы фиксированной амплитуды.

Примечание: значения ориентировочные, для точных спецификаций см. руководство по конкретному авто.

Продвинутая диагностика: проверка ДПКВ осциллографом

Осциллограф показывает форму сигнала в реальном времени, что невозможно оценить мультиметром. Подключение: осциллограф к сигнальному проводу ДПКВ, масса — на кузов/двигатель, запустите запись при прокрутке стартером (200–300 об/мин).

Индуктивный датчик выдаёт периодическую синусоидальную волну с характерным «окном» (пропуск зуба задающего диска для синхронизации ЭБУ). Амплитуда сигнала растёт с оборотами: на стартере ориентировочно 0.5–2.0 В, на холостом ходу выше. Датчик Холла формирует чёткий прямоугольный сигнал 0–5 В (или 0–12 В) с регулярным пропуском импульса в месте реперной метки, ширина импульса 10–20 мс.

Типичные аномалии на осциллограмме:

• Шумы/помехи (&lt,0.2 В) — обрыв экрана проводки, плохая масса, наводки от высоковольтных цепей зажигания.
• Пропуски фронтов — загрязнение датчика магнитной стружкой, люфт коленвала, биение венца.
• Смещение фазы относительно ДПРВ — сдвиг ГРМ (перескок ремня), рассинхронизация.
• Разная высота импульсов — биение задающего диска, неравномерное вращение коленвала.
• Плоская линия 0 В — короткое замыкание или полный отказ датчика.
• Выпадения сегментов при нагреве — деградация сенсора (проверяйте тепловым тестом — прогрев феном).

Сравнение осциллограмм ДПКВ и ДПРВ позволяет выявить рассинхронизацию, которая блокирует запуск двигателя. Сохраняйте скриншоты сигналов до и после вмешательства: это подтверждение эффективности ремонта и база для анализа повторных отказов.

Датчик в порядке, а мотор барахлит: что ещё проверить?

ДПКВ показал корректные значения сопротивления и сигнала, но двигатель не запускается или работает нестабильно? Расширьте диагностику на смежные системы.

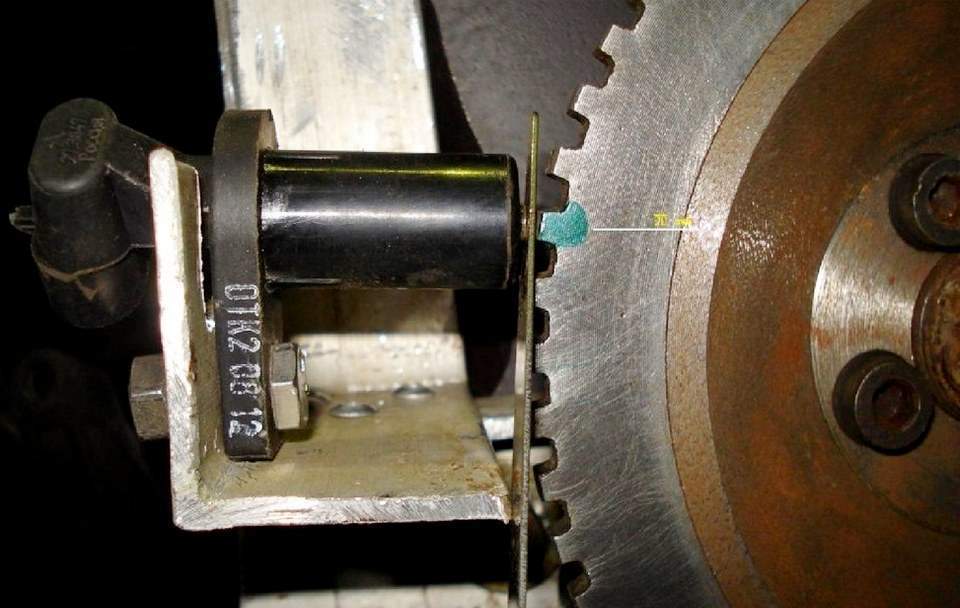

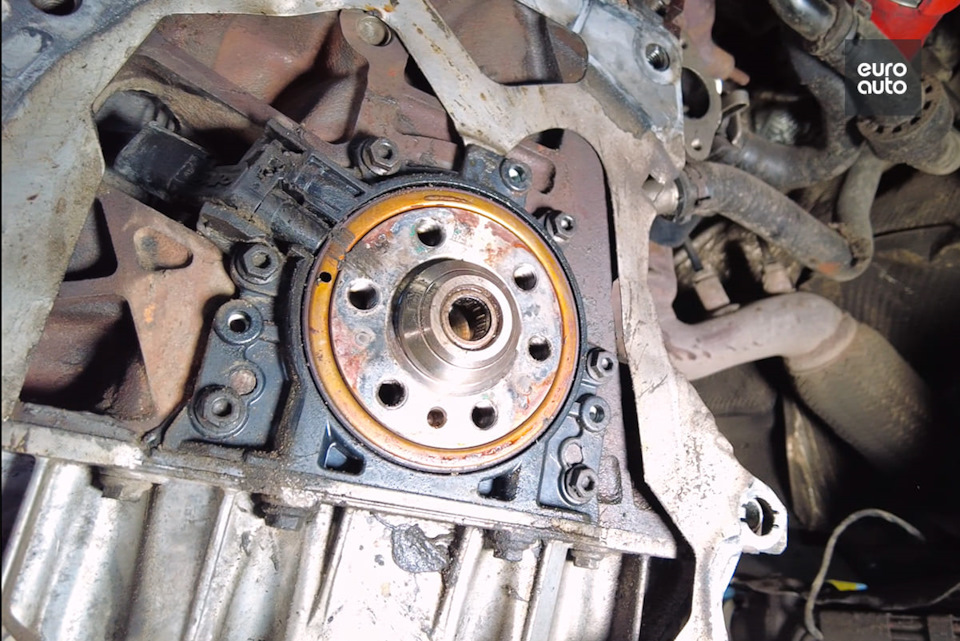

Задающий диск (венец маховика или шкив коленвала): осмотрите зубцы на предмет сколов, загрязнений, стружки. Проверьте зазор между датчиком и венцом: ориентировочная норма 0.5–1.5 мм. Увеличенный зазор снижает амплитуду сигнала ниже порога распознавания ЭБУ.

Разъём и проводка: окисление контактов, подтёк масла в разъём, перелом жил в местах изгиба (особенно возле датчика) — частые причины пропадания сигнала. Прозвоните цепь до ЭБУ, проверьте падение напряжения под нагрузкой. Используйте back-probe иглы для измерения без снятия разъёма.

Масса двигателя: плохая масса вызывает помехи в сигнальной цепи и ложные пропуски импульсов. Очистите точки крепления массового провода двигатель–кузов, проверьте сопротивление: ориентировочная норма &lt,0.5 Ом (измерение под нагрузкой — предпочтительнее).

Датчик распредвала (ДПРВ): ЭБУ синхронизирует ДПКВ и ДПРВ для определения такта впрыска. Существенный фазовый сдвиг между ДПКВ и ДПРВ (например, из-за перескока ремня ГРМ) может приводить к трудному запуску или его блокировке. Проверьте сигнал ДПРВ сканером и сравните с ДПКВ.

Наводки от зажигания: на некоторых автомобилях высоковольтные провода или катушка зажигания наводят помехи на жгут ДПКВ. Проложите сигнальный провод датчика отдельно от высоковольтных цепей (расстояние ≥10 см), используйте экранированный кабель, проверьте целостность экрана и точку его заземления ближе к ЭБУ.

Если после всех проверок мотор остаётся нестабильным, выполните комплексную диагностику: давление топлива, компрессию в цилиндрах, работу форсунок, состояние свечей. Проблема может быть вне системы синхронизации.
