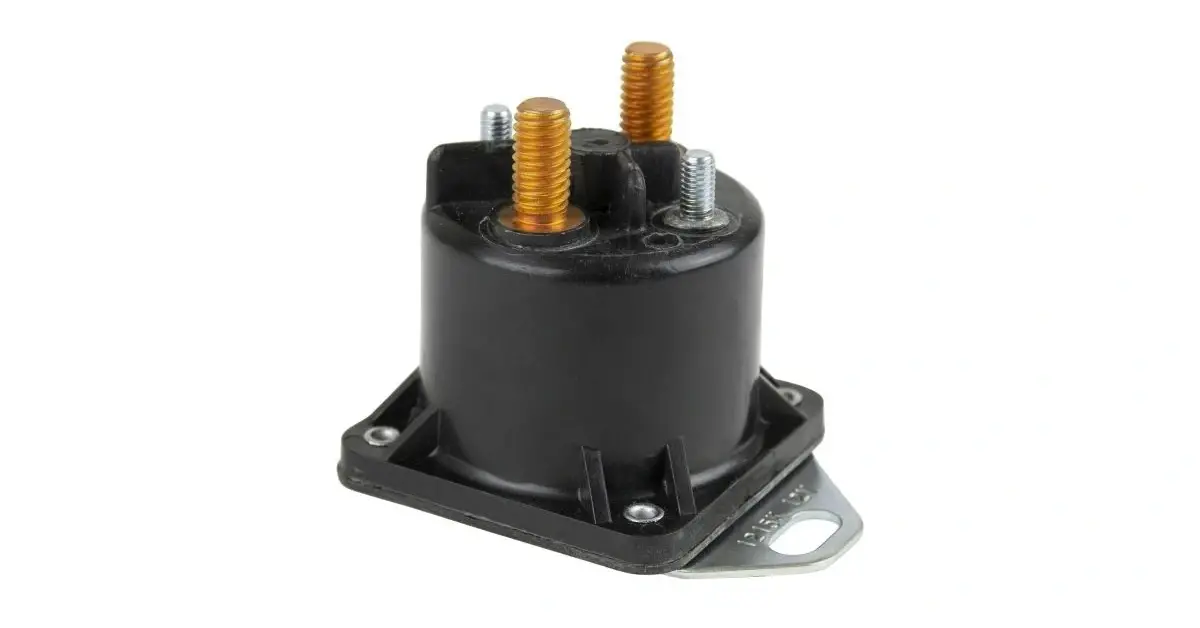

Реле свечей накала — важный узел в системе пуска дизельного двигателя. Его задача — подать напряжение на свечи перед запуском, чтобы разогреть камеры сгорания и облегчить воспламенение топлива. При неисправности реле двигатель может плохо заводиться в холод, появляться белый дым, а индикатор прогрева на панели приборов вести себя нестандартно.
В этой статье рассмотрим пошаговую проверку реле свечей накала с помощью мультиметра, контрольной лампы и визуального осмотра — от подготовки инструмента до интерпретации результатов. Каждый шаг сопровождается техническими нормами и рекомендациями по безопасности.
В этой статье
Что такое реле свечей накала и его роль в дизельном двигателе?
Реле свечей накала управляет подачей тока на свечи, которые разогревают камеры сгорания перед пуском дизеля. Блок управления двигателя (ЭБУ) отслеживает температуру охлаждающей жидкости и окружающей среды, затем подаёт управляющий сигнал на катушку реле. При этом силовые контакты замыкаются, и ток от аккумулятора поступает на шину свечей.
Исправное реле снижает дымность при пуске, уменьшает нагрузку на стартер и аккумулятор, стабилизирует работу холодного мотора первые секунды после запуска. Отказ реле может привести к затруднённому пуску, повышенному износу цилиндропоршневой группы из-за неполного сгорания и перегрузке электрической системы.
Признаки неисправности реле свечей накала
Трудный запуск на холодный двигатель — мотор схватывает с задержкой, требует нескольких попыток проворота стартером. Усиленный белый или серый дым при пуске — симптом неполного нагрева камер и плохого испарения топлива.
Индикатор свечей на панели ведёт себя нестандартно: либо не загорается, либо остаётся включённым дольше обычного, либо гаснет слишком быстро. Подробнее о расшифровке индикаторов — в статье значки на панели приборов.
Частые щелчки реле без фактического прогрева — признак залипания контактов или проблем в управляющей цепи. После пуска мотор может работать неровно первые 5–10 секунд, затем стабилизируется — это может указывать на плавающий контакт в реле. Повторные попытки запуска улучшают ситуацию — симптом нестабильной подачи питания.
Предохранитель линии свечей периодически перегорает — возможен подгоревший силовой контакт, создающий дугу и перегрузку.
Схема контактов (распиновка) реле

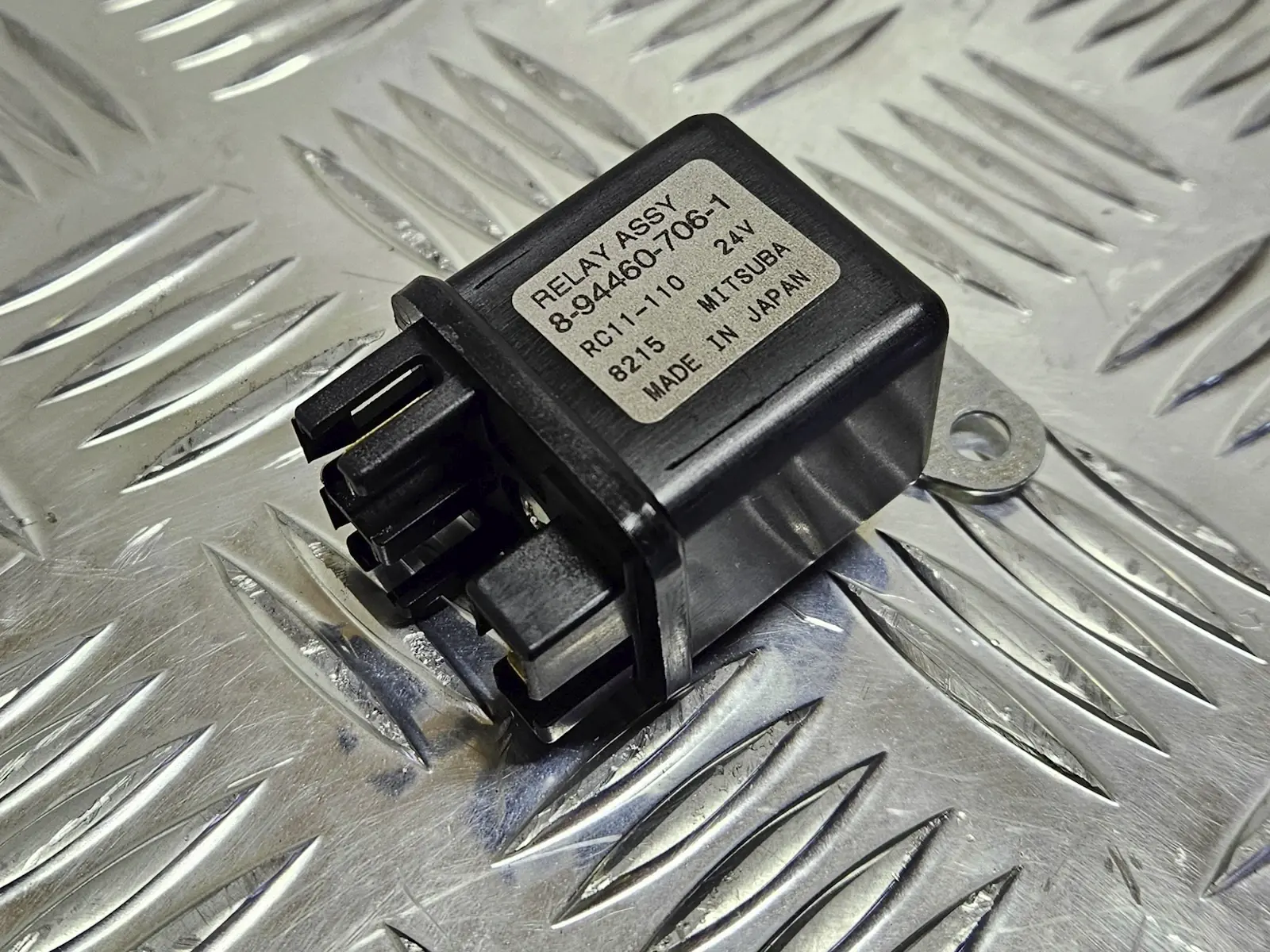

Стандартное реле свечей накала имеет четыре основных контакта:
- Контакт 30 — силовой вход: постоянный плюс от аккумулятора через предохранитель.
- Контакт 87 — силовой выход: подаёт напряжение на шину свечей накала при замкнутом реле.
- Контакты 85 и 86 — управляющая катушка: один из них получает управляющий сигнал от ЭБУ (обычно минус или плюс), второй подключён к массе или питанию в зависимости от схемы.
Катушка находится между контактами 85 и 86. Когда на неё поступает напряжение, электромагнит замыкает силовой путь 30→87, и ток идёт на свечи.
Важно: перед проверкой сверяйте распиновку и особенности реле по мануалу конкретного автомобиля. В некоторых современных дизелях используется не классическое реле, а модуль управления свечами с широтно-импульсной модуляцией (ШИМ) и диагностикой через CAN-шину, что требует специализированного оборудования для проверки.
Шаг 1. Подготовка и изучение схемы
Перед началом работы подготовьте мультиметр, контрольную лампу (по желанию), схему подключения реле и убедитесь, что у вас есть доступ к аккумулятору. Найдите реле свечей накала: обычно оно расположено в подкапотном пространстве — на брызговике, возле аккумулятора, в блоке предохранителей или на кронштейне рядом с ГБЦ у шины свечей. Уточните расположение по мануалу конкретной модели.
Определите клеммы реле: силовые 30 и 87, управляющие 85 и 86. Для безопасности отключите минусовую клемму аккумулятора, если планируете измерять сопротивление катушки или разбирать разъёмы. Помните, что работа с электросистемой требует осторожности и базовых знаний.
Шаг 2. Визуальный осмотр и проверка предохранителей
Осмотрите клеммы реле и разъёмы на предмет окисления, коррозии, подгорания. Плохой контакт приводит к просадке напряжения и неполному нагреву свечей. Проверьте плотность посадки разъёма — он не должен болтаться. Обратите внимание на силовой предохранитель линии свечей накала: подплавленный корпус, почерневшие контакты или следы дуги указывают на перегрузку.
Если реле щёлкает, но нагрева не происходит, это может быть признаком изношенных силовых контактов внутри — они замыкаются, но не проводят ток из-за нагара.
Шаг 3. Проверка катушки реле (контакты 85–86)
Отключите разъём реле или извлеките реле из гнезда. Переведите мультиметр в режим измерения сопротивления (Ω). Подключите щупы к контактам 85 и 86.
Важно: диапазон сопротивления зависит от типа реле/модуля. Классическое электромеханическое реле 12 В может иметь иные значения — сверяйтесь с мануалом конкретной модели.
Интерпретация:
- Бесконечное сопротивление (разрыв) — обрыв катушки, реле неисправно.
- Близкое к нулю (≈0 Ом) — межвитковое замыкание, реле под замену.
- В норме — катушка исправна, переходите к следующему шагу.
Дополнительно проверьте отсутствие «пробоя» между катушкой и корпусом реле: один щуп на любой контакт катушки, второй — на массу (корпус реле). Сопротивление должно быть бесконечным. Если есть проводимость — возможен пробой изоляции.
Шаг 4. Проверка управляющего напряжения
Подключите минусовую клемму аккумулятора обратно. Переведите мультиметр в режим измерения постоянного напряжения (V DC). Включите зажигание на холодном двигателе (температура ОЖ ниже рабочей). Измерьте напряжение между управляющим контактом (обычно 85 или 86 — тот, на который приходит сигнал от ЭБУ) и массой кузова.
Норма:
При включении зажигания на холодном моторе должно появиться напряжение на несколько секунд (от 10 секунд до 2 минут в зависимости от температуры). Затем ЭБУ отключает прогрев, и напряжение пропадает.
Интерпретация:
- Напряжение отсутствует — проверьте проводку от ЭБУ, массу, датчик температуры охлаждающей жидкости, предохранитель цепи управления, выход ЭБУ.
- Напряжение заметно ниже нормы — возможны просадки по напряжению аккумулятора, окисленные контакты в цепи, плохая масса.
- Напряжение в норме — управляющая цепь исправна, переходите к проверке силовой части.
Шаг 5. Проверка силовой цепи (30–87) без нагрузки
Переведите мультиметр в режим постоянного напряжения. Чёрный щуп подключите к массе кузова, красный — к контакту 30 (силовой вход). Напряжение должно быть равно напряжению аккумулятора.
Теперь включите зажигание (или активируйте цикл прогрева принудительно, если есть такая возможность). Переместите красный щуп на контакт 87 (силовой выход). При замкнутом реле на контакте 87 должно появиться напряжение, близкое к напряжению на контакте 30. Разница не должна превышать 0,5–1,0 В (сверяйтесь с мануалом).
Интерпретация:
- Напряжение на 87 отсутствует или сильно ниже (разница >,1,5 В) — возможен износ или подгорание силового контакта реле, требуется замена.
- Напряжение в норме — силовая часть реле работает корректно без нагрузки, но нужна проверка под нагрузкой.
Шаг 6. Проверка под нагрузкой
Для имитации нагрузки свечей накала используйте контрольную лампу или эквивалентное сопротивление. Подключите лампу между контактом 87 и массой. Включите зажигание, чтобы реле сработало. Лампа должна гореть ярко.
Измерьте падение напряжения между контактами 30 и 87 при сработавшем реле и подключённой нагрузке. Используйте мультиметр: красный щуп на 30, чёрный на 87. Падение должно быть в пределах нормы (типично ≤1 В, уточняйте по мануалу).
Интерпретация:
- Падение >,1,5–2,0 В — изношенный силовой контакт или плохое соединение в разъёме.
- Сильный нагрев корпуса реле или клемм — признак высокого сопротивления контактов, реле под замену.
- Падение в норме, лампа горит ярко — реле исправно.
Шаг 7. Краткая проверка обходом (шунтирование)
Внимание: данный метод диагностики требует опыта и осторожности. Он предназначен только для кратковременной проверки и не должен использоваться для эксплуатации автомобиля.
При наличии необходимых знаний и инструментов можно аккуратно замкнуть контакты 30 и 87 перемычкой на очень короткое время (не более 1–2 секунд) с использованием подходящего провода и защитных средств (перчатки, очки). Это позволит проверить, подаётся ли напряжение на шину свечей и облегчается ли запуск двигателя.
Важно:
- Не используйте этот метод без уверенности в своих действиях и понимания схемы автомобиля.
- Запрещено ездить с постоянно замкнутыми контактами — это может привести к перегреву свечей, разрядке аккумулятора и пожару.
- Не держите перемычку дольше 2 секунд — свечи накала не рассчитаны на непрерывную подачу тока.
- При сомнениях обратитесь к специалистам для проведения диагностики и ремонта.
Шаг 8. Интерпретация результатов
Катушка реле исправна, управляющее напряжение есть, но на контакте 87 просадка или отсутствие напряжения — возможен износ силового контакта, реле требует замены.
Управляющий сигнал отсутствует — проверьте ЭБУ, датчик температуры охлаждающей жидкости, проводку, цепь питания ЭБУ, массу.
Силовая часть реле работает корректно, но двигатель всё равно плохо заводится — проверьте сами свечи накала, шину свечей, массу, аккумулятор и падения напряжения в стартерной цепи. Дополнительная информация — в статье не заводится автомобиль.
| Параметр | Где измерять | Норма (12 В система) | Примечание |
|---|---|---|---|
| Напряжение на контакте 30 | Контакт 30 → масса | 12,5–14 В | Должно быть постоянно при включённом зажигании |
| Напряжение на контакте 87 при активации | Контакт 87 → масса | 11,5–14 В | Появляется при срабатывании реле |
| Падение 30→87 под нагрузкой | Между 30 и 87 | Типично ≤1 В | Превышение указывает на износ контактов, уточняйте по мануалу |
| Сопротивление катушки 85–86 | Между 85 и 86 | 1–8 Ω (зависит от типа реле) | Зависит от типа реле/модуля, проверяйте по мануалу |
| Управляющее напряжение от ЭБУ | Контакт 85 (или 86) → масса | 11–12 В (10–120 с) | Должно появляться при включении зажигания на холодном моторе |
| Сопротивление шины/контактов | Визуальная оценка + омметр | Близко к 0 Ω | Окисление и коррозия увеличивают сопротивление |
Что делать после проверки: замена неисправного реле
Если по результатам проверки реле оказалось неисправным (обрыв катушки, износ силовых контактов, пробой изоляции), его необходимо заменить. Покупайте реле строго по артикулу вашего автомобиля или по VIN-коду. Обратите внимание на токовую нагрузку (указана на корпусе реле или в мануале) и тип управления.
Современные дизели могут использовать:
- Классическое реле с электромагнитной катушкой и контактами (простое, надёжное).
- Модуль управления свечами (Glow Plug Control Module, GPCM) с электроникой, ШИМ-регулированием и диагностикой через CAN-шину. Такой модуль дороже, но обеспечивает точное управление током и защиту от перегрева.
Рекомендации по замене:
- Покупайте оригинальное реле или проверенный аналог (Bosch, Hella, Beru, Febi).
- Перед установкой очистите разъём и контакты очистителем, нанесите тонкий слой диэлектрической смазки.
- Проверьте и при необходимости замените силовой предохранитель линии свечей (уточняйте номинал по мануалу).
- После установки включите зажигание и убедитесь, что индикатор свечей загорается и гаснет через 5–15 секунд (зависит от температуры).
- Выполните тестовый запуск на холодном двигателе — мотор должен схватывать быстро, без дыма и задержек.
- При необходимости выполните считывание и сброс ошибок с помощью диагностического оборудования.
Ответы на часто задаваемые вопросы (FAQ)
Можно ли использовать универсальное реле вместо штатного модуля свечей накала?
Не рекомендуется. Многие современные дизели оснащены «умными» модулями управления с широтно-импульсной модуляцией (ШИМ), диагностикой через CAN-шину и защитой от перегрева. Универсальное реле с простым электромагнитным контактом не может обеспечить такое управление. Установка несовместимого реле может привести к ошибкам ЭБУ, перегреву свечей и возможному выходу из строя электроники. Всегда покупайте реле по артикулу или VIN.
Нужна ли адаптация или прописка реле после замены?
В классических схемах с обычным реле адаптация не требуется — достаточно установить новое реле, и система начнёт работать. В современных дизелях с модулями управления, которые общаются с ЭБУ по LIN или CAN-шине, может потребоваться адаптация и стирание ошибок диагностическим сканером. Проверьте мануал производителя или проконсультируйтесь с диагностом.
Где обычно находится реле свечей накала?

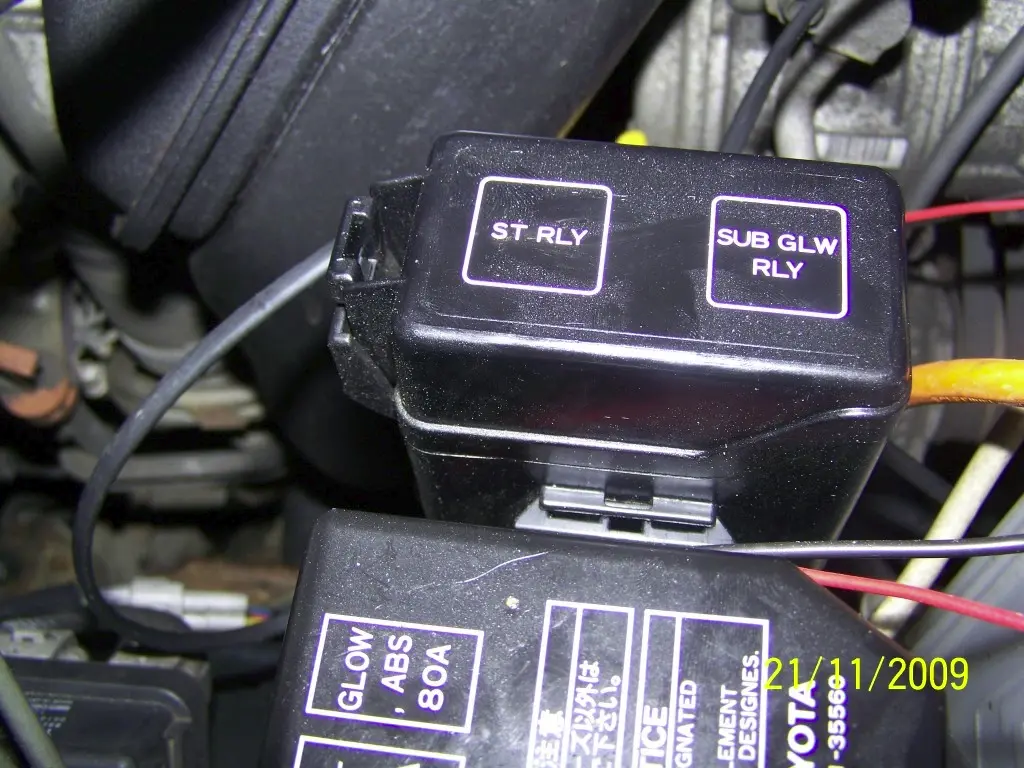

Местоположение зависит от модели автомобиля. Чаще всего реле расположено в подкапотном пространстве: на брызговике, возле аккумулятора, в блоке предохранителей или на кронштейне рядом с ГБЦ у шины свечей. В некоторых дизелях (например, VAG, Ford, Renault) реле интегрировано в модуль управления и находится непосредственно на шине свечей. Уточняйте по схеме электрооборудования конкретной модели.
Можно ли ездить с неисправным реле свечей накала?
Технически возможно, но не рекомендуется. В тёплую погоду (+15 °C и выше) дизель может запускаться без прогрева свечей, хотя и с задержкой. При понижении температуры запуск становится затруднённым или невозможным, что увеличивает износ стартера и аккумулятора. Холодный пуск без прогрева также повышает износ цилиндропоршневой группы и загрязнение сажевого фильтра (если установлен). Рекомендуется заменить реле как можно скорее.
Как отличить неисправность реле от неисправности свечей накала?
Если на выходе реле (контакт 87) есть напряжение при включении зажигания, но двигатель всё равно плохо заводится, проблема может быть в самих свечах или в шине/проводке. Проверьте сопротивление каждой свечи мультиметром: норма зависит от типа свечи (уточняйте по мануалу). Бесконечное сопротивление — обрыв, близкое к нулю — пробой. При обнаружении неисправных свечей замените их. Также проверьте массу шины свечей и качество контактов.
