Как проверить лямбда-зонд: полное руководство по диагностике

Лямбда-зонд — один из самых критичных датчиков в системе управления двигателем. Его отказ ведёт к перерасходу топлива, потере динамики и разрушению катализатора. В этом руководстве разберём проверку датчика кислорода мультиметром, сканером и визуально — с акцентом на украинские дорожные реалии и доступные инструменты.

Определите тип датчика перед диагностикой

Методика проверки зависит от конструкции лямбда-зонда. Узкополосные датчики (1–4 провода) стояли на большинстве автомобилей до 2010 года и выдают напряжение 0–1 В. Широкополосные (AFR-сенсоры, 5–6 проводов) появились после 2010-го и работают на линейном токовом принципе — их напряжение неинформативно без специального адаптера.

Методика с мультиметром подходит только для узкополосных. Для AFR-датчиков понадобится сканер с расширенными PID (λ, equivalence ratio) — об этом ниже.

Инструменты и безопасность: чек-лист перед работой

Понадобятся:

• Мультиметр (режимы DC вольт, омы)
• Игольчатые щупы или скрепки для back-probing (не протыкайте изоляцию!)
• Сканер OBD-II (желательно с графиками O2S, STFT, LTFT)
• Головка на датчик (обычно 22 мм, реже 17 мм)
• Проникающая смазка WD-40
• Антизадирная паста на резьбу (при установке нового датчика)
• Перчатки, защитные очки

Меры безопасности:

Работайте в проветриваемом помещении или на улице (угарный газ CO). Дайте выхлопной системе остыть 30–40 минут перед снятием датчика — рабочая температура 300–400 °C. Не допускайте короткого замыкания проводов при back-probing.

Момент затяжки нового датчика — 40–50 Н·м (уточняйте в мануале). Не роняйте датчик — керамика хрупкая.

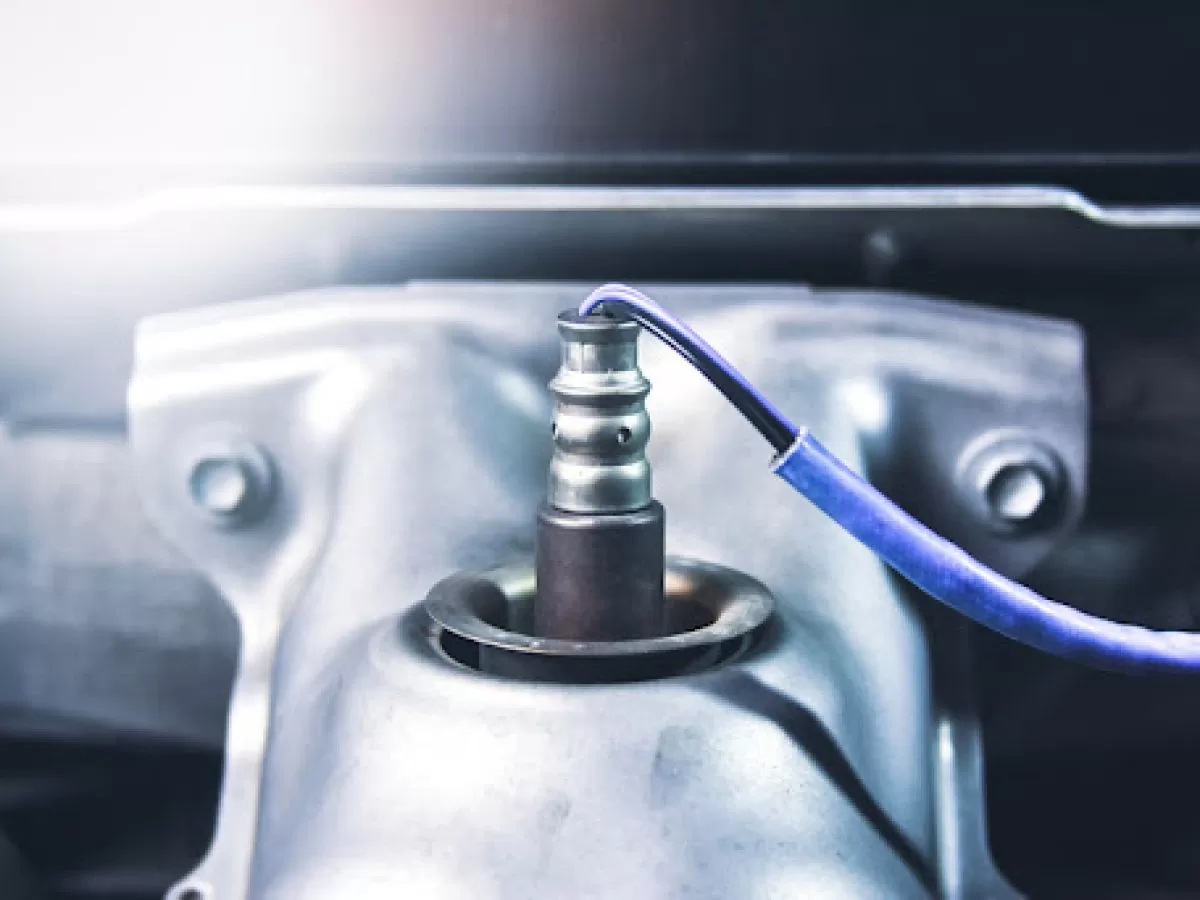

Как проверить лямбда-зонд мультиметром: общая инструкция

Мультиметр (тестер) позволяет оценить работоспособность датчика за 10–15 минут без снятия с автомобиля.

Шаг 1. Подготовка и подключение

Прогрейте двигатель до рабочей температуры (80–90 °C) — холодный датчик не выдаёт корректный сигнал. Убедитесь, что выхлопная система герметична: утечка перед датчиком исказит показания.

Переведите мультиметр в режим измерения постоянного напряжения (DC) на диапазоне 2 В или 20 В. Выполните back-probing — подключение без разрыва разъёма: положительный щуп («+») присоедините к сигнальному проводу лямбда-зонда (чаще это провод перед катализатором, Bank1 Sensor1), отрицательный («−») — на массу двигателя или кузова.

Не протыкайте изоляцию — используйте скрепку или специальные игольчатые адаптеры, чтобы избежать коррозии проводки.

Шаг 2. Проверка цепи подогревателя

Заглушите двигатель. Переключите тестер в режим измерения сопротивления (Ом). Отсоедините разъём датчика и измерьте сопротивление между двумя выводами подогревателя.

Норма для большинства датчиков — 3–20 Ом (типично 5–12 Ом для Bosch, 8–15 Ом для NTK — уточняйте в документации производителя). Если показание бесконечность (обрыв) или близко к нулю (короткое замыкание) — подогреватель неисправен.

Включите зажигание (не запуская мотор) и проверьте напряжение на проводе питания подогревателя: должно быть 12–14 В. На втором проводе подогревателя (масса или управление от ЭБУ) напряжение близко к нулю при хорошем контакте с кузовом. Если питания нет — проверьте предохранитель и реле.

Шаг 3. Проверка опорного напряжения

На некоторых моделях ЭБУ подаёт на сигнальную линию опорное напряжение около 0,45 В (bias voltage) — это нормально для неработающего датчика и не означает неисправность. Если при выключенном двигателе тестер показывает 0 В или более 1 В, возможна проблема с проводкой или ЭБУ.

Шаг 4. Измерение сигнала на холостом ходу

Запустите мотор. На холостом ходу исправный узкополосный датчик выдаёт циклический сигнал — «пилу» в диапазоне от 0,1 до 0,9 В с частотой переключений 1–3 раза в секунду (по данным EPA OBD-II Guidelines, 2023, норма 1–2 Гц с амплитудой 0,6–0,8 В и переходами &lt,100 мс).

Если напряжение застыло на одном уровне (например, 0,45 В) — это либо опорное напряжение от ЭБУ (при неработающем датчике), либо датчик не прогрелся, либо он «умер». Медленные колебания (раз в 5–10 секунд) — признак вялости.

Резко нажмите педаль газа и отпустите. При обогащении смеси напряжение должно мгновенно подскочить к 0,8–0,9 В, при обеднении (отпуск газа) — упасть к 0,1–0,2 В. Задержка больше 1–2 секунд указывает на вялость датчика.

Шаг 5. Проверка отклика на изменение состава смеси

Создайте искусственное обогащение: аккуратно перекройте часть воздуха во впуске (например, прикройте патрубок после ДМРВ рукой на 1–2 секунды или частично открутите масляную крышку). Напряжение датчика должно вырасти. Для обеднения — создайте небольшой подсос воздуха (отсоедините вакуумный шланг). Напряжение должно упасть.

Если датчик не реагирует или реагирует с опозданием больше 3 секунд — он изношен.

Медленный или «плоский» сигнал также может указывать на:

• плохой контакт массы (проверьте падение напряжения между массой датчика и кузовом — должно быть менее 0,05 В),
• утечку выхлопных газов до датчика,
• неисправный подогреватель (датчик не прогревается до рабочей температуры).

Особенности проверки 4-проводного лямбда-зонда

Четырёхпроводной датчик имеет раздельную цепь подогревателя и сигнальную линию с собственной массой. Это позволяет ЭБУ быстрее прогревать датчик до рабочей температуры (300–400 °C) и точнее считывать сигнал.

Порядок проверки:

1. Определите распиновку. Обычно два провода (часто белые или серые) — цепь подогревателя, один (чёрный) — сигнальный, один (серый или чёрный) — масса сигнала. Уточняйте по схеме вашего автомобиля — цвета могут отличаться.
2. Измерьте сопротивление подогревателя. Между двумя проводами нагревателя на холодном датчике — 3–20 Ом (типично 5–12 Ом для Bosch, 8–15 Ом для NTK — данные из практики, уточняйте в мануале производителя). Значения вне диапазона — повод для замены.
3. Проверьте питание подогрева. Включите зажигание. На одном проводе подогревателя должно быть 12–14 В, второй может быть подключён к массе напрямую или управляться ШИМ-сигналом от ЭБУ (в этом случае напряжение будет «плавать» от 0 до 12 В — это норма).
4. Оцените качество массы сигнала. Подключите мультиметр между массой сигнала датчика и массой двигателя (режим постоянного напряжения, диапазон 200 мВ). При работающем моторе падение напряжения не должно превышать 0,05 В. Если больше — зачистите контакты или восстановите массовой провод.
5. Снимите сигнал. Положительный щуп — к сигнальному проводу, отрицательный — к массе сигнала датчика (не к кузову). На прогретом двигателе узкополосный элемент колеблется между 0,1 и 0,9 В. Если сигнал застыл на 0,45 В — это либо опорное напряжение от ЭБУ (норма при неработающем датчике), либо датчик неисправен. Медленные колебания — признак износа.
6. Выявите аномалии. Отсутствие питания подогрева, завышенное сопротивление (более 25 Ом — типично для обрыва), высокое падение по массе (более 0,1 В), «плоский» сигнал без колебаний — признаки неисправности проводки или самого датчика.

Примечание: Цвета условны — всегда сверяйтесь со схемой вашего автомобиля.

Основные признаки неисправности датчика кислорода

Симптомы «мёртвого» или умирающего лямбда-зонда часто смазаны и похожи на другие проблемы (ДМРВ, подсос воздуха, форсунки). Вот ключевые маркеры:

Повышенный расход топлива. Прирост на 10–30% без изменений в стиле езды. ЭБУ не видит реальный состав смеси и льёт топливо «на глаз».

Check Engine и коды P0130–P0167. Ошибки по цепи датчика кислорода, медленному отклику (P0133, P0153), низкому/высокому напряжению, неисправности подогревателя.

Плавающие обороты на холостом ходу. Двигатель «рыскает» от 700 до 1200 об/мин, иногда глохнет на светофоре. Причина — ЭБУ пытается стабилизировать смесь по запаздывающему сигналу датчика.

Провалы при разгоне. При резком нажатии газа машина «тупит», как будто не хватает топлива. Датчик не успевает среагировать на обогащение, ЭБУ корректирует состав с задержкой.

Резкий запах из выхлопа. Запах бензина или «тухлых яиц» (сероводород) — признак богатой смеси и перегрева катализатора из-за неправильных показаний датчика.

Симптомы нарастают по мере прогрева. На холодную двигатель работает ровно (ЭБУ игнорирует датчик), после прогрева начинаются провалы и плавание оборотов — типичный сценарий для вялого или отравленного датчика.

Что такое лямбда-зонд и как он влияет на работу двигателя

Лямбда-зонд — датчик кислорода в выхлопных газах, который измеряет остаточное содержание O₂ после сгорания топлива. Его сигнал сообщает ЭБУ, насколько реальная топливовоздушная смесь отклоняется от идеальной (стехиометрической) пропорции 14,7:1 для бензина. Эта пропорция обозначается греческой буквой λ (лямбда), откуда и название датчика.

Датчик работает по принципу гальванического элемента: при разнице концентраций кислорода внутри керамического элемента (эталонный воздух) и снаружи (выхлопные газы) возникает напряжение. Богатая смесь (мало O₂ в выхлопе) даёт высокое напряжение (0,8–0,9 В), бедная (много O₂) — низкое (0,1–0,2 В). ЭБУ считывает эти колебания и корректирует длительность впрыска топлива в реальном времени, удерживая λ≈1.

При исправном датчике сгорание становится максимально полным: это снижает расход топлива, улучшает динамику и минимизирует выбросы CO, HC и NOx. Катализатор при этом работает в оптимальном режиме и живёт дольше.

Если датчик «врёт» (медленный отклик, зависание на 0,45 В, обрыв сигнала), ЭБУ переходит в режим аварийной топливоподачи по заводским картам: расход растёт, токсичность увеличивается, катализатор перегревается и выходит из строя.

Современные автомобили используют минимум два датчика: передний (Bank1 Sensor1) перед катализатором — основной для регулирования смеси, задний (Bank1 Sensor2) после катализатора — для мониторинга его эффективности. На V-образных моторах датчиков ещё больше (по два на каждую «голову»).

Таким образом, лямбда-зонд — это критичное звено обратной связи между процессом сгорания и стратегией управления ЭБУ, определяющее баланс экономичности, мощности и экологии.

Альтернативные методы диагностики: визуально, OBD-II, осциллограф

Информация носит общий характер и не заменяет консультацию специалиста.

Мультиметр даёт общую картину, но для точной диагностики нужны дополнительные инструменты.

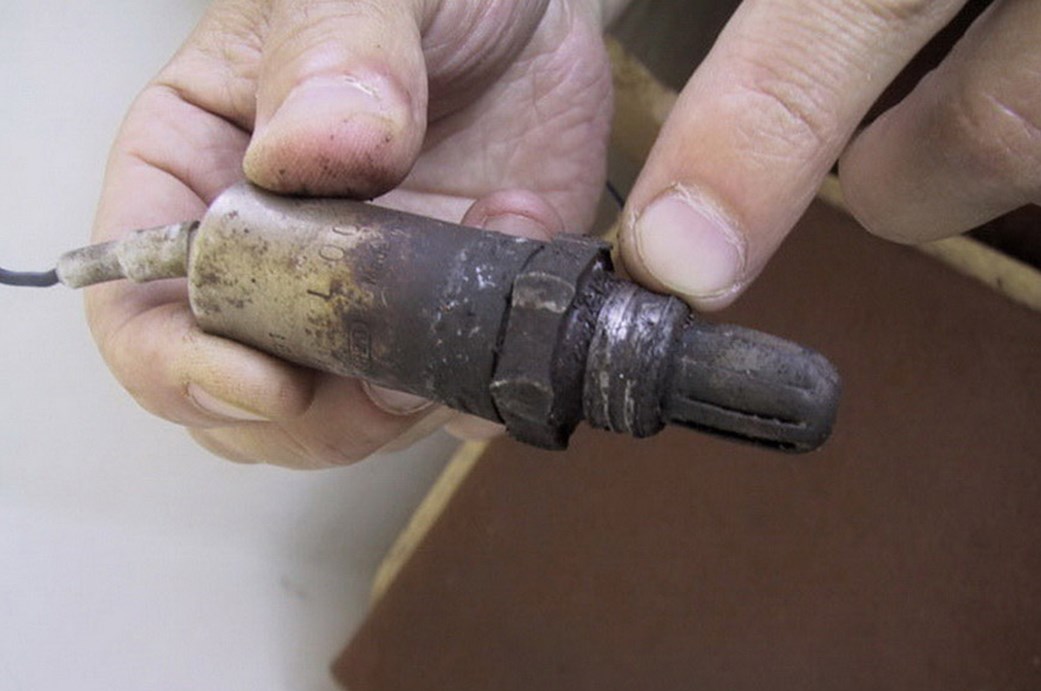

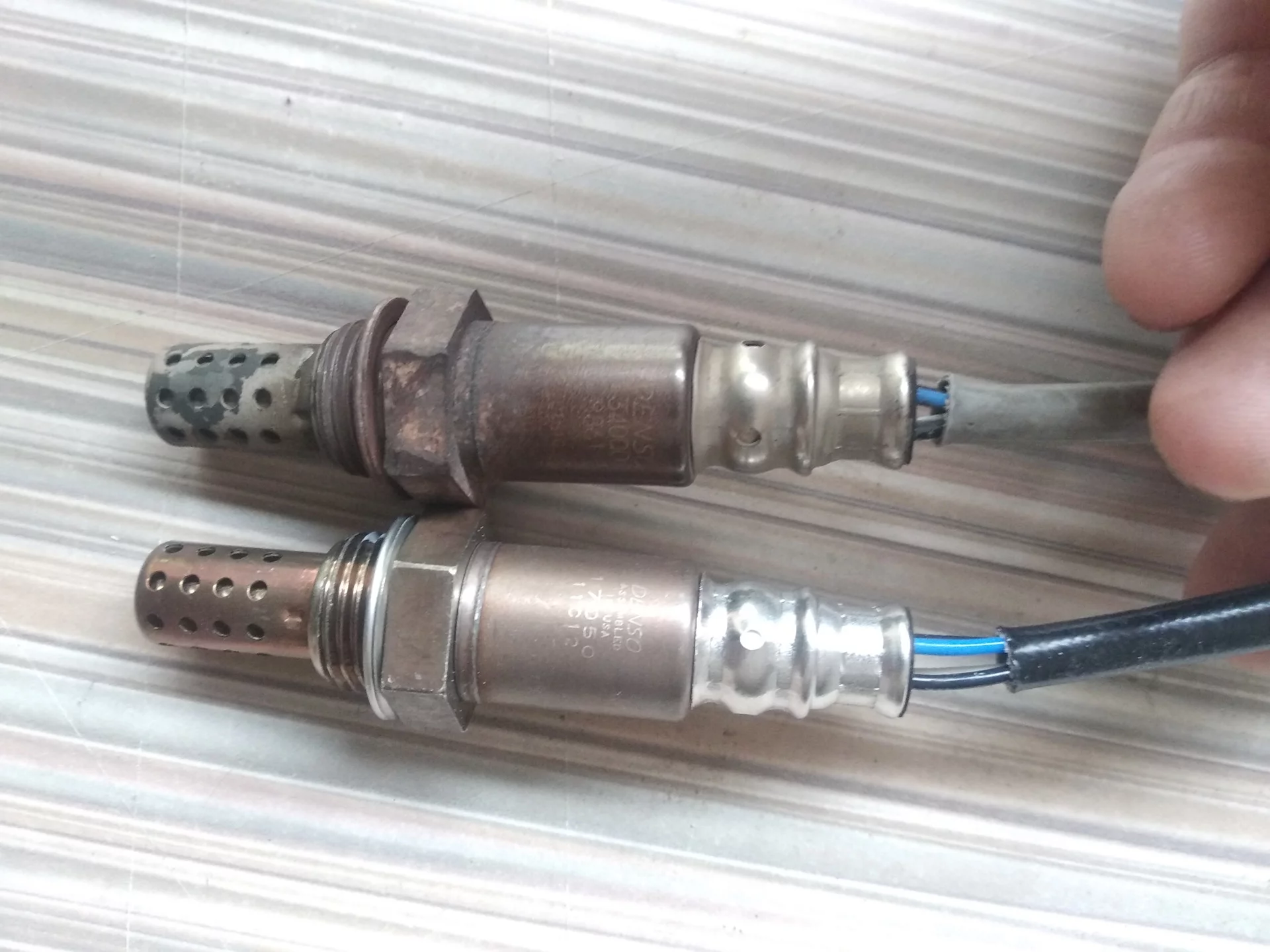

Визуальный осмотр

Снимите разъём датчика и осмотрите контакты. Зелёная или белая коррозия, следы влаги, оплавленная изоляция — причины ложных сигналов. Выкрутите датчик из выхлопа (осторожно, он хрупкий) и проверьте керамический наконечник:

• Белый или светло-серый налёт — норма.
• Чёрный сажевый нагар — богатая смесь долгое время (неисправные форсунки, забитый воздушный фильтр).
• Блестящие металлические отложения — присадки в топливе или масло во впуске (отравление свинцом или кремнием).
• Белые/серые отложения — топливные присадки.
• Трещины керамики, сколы, расплавленный корпус — датчик под замену.

Проверьте герметичность выхлопной системы до датчика. Утечки подсасывают атмосферный воздух, искажая показания (датчик «видит» избыток кислорода и сигнализирует о бедной смеси, хотя реальная смесь нормальная). Типичные места утечек: прокладка коллектора, треснувшая гофра, негерметичный фланец приёмной трубы.

Диагностика сканером OBD-II

Сканер позволяет в режиме реального времени отслеживать параметры (PID) и считывать коды ошибок. Это быстрее и точнее мультиметра, особенно для широкополосных датчиков.

Ключевые параметры:

O2S11 (O2S Bank1 Sensor1) — напряжение переднего датчика. На холостом ходу исправный узкополосный датчик «пилит» от 0,1 до 0,9 В с частотой 1–2 Гц (по данным EPA OBD-II Guidelines, 2023). График должен напоминать синусоиду с амплитудой 0,6–0,8 В и переходами менее 100 мс.

STFT B1 (Short Term Fuel Trim Bank1) — краткосрочная топливная коррекция. Норма ±10%. Если STFT постоянно положительный (+15…+25%) — смесь бедная (подсос воздуха, слабый бензонасос, забитые форсунки). Отрицательный STFT (−15…−25%) — смесь богатая (переливающие форсунки, неисправный ДМРВ, датчик давления во впуске).

LTFT B1 (Long Term Fuel Trim Bank1) — долгосрочная коррекция. Если LTFT выходит за ±10%, ЭБУ пытается компенсировать хроническую проблему. Комбинация высоких STFT и LTFT при «плоском» сигнале датчика — повод для замены датчика.

Основные коды ошибок (по SAE J1979, 2022):

• P0130 — неисправность цепи датчика кислорода (Bank1 Sensor1): обрыв, короткое замыкание.
• P0131 — низкий уровень сигнала: датчик постоянно показывает &lt, 0,1 В (бедная смесь или подсос выхлопа).
• P0133 — медленный отклик датчика: время переключения больше нормы (&gt, 1 с).
• P0134 — нет активности датчика: сигнал застыл на опорном напряжении 0,45 В.
• P0135 — неисправность цепи подогревателя (Bank1 Sensor1): обрыв или короткое замыкание.
• P0140–P0167 — аналогичные коды для датчиков Bank1 Sensor2, Bank2 Sensor1/2.

Проверка широкополосного (AFR) датчика через сканер

Широкополосные датчики (5–6 проводов, обычно после 2010 года) измеряют не напряжение, а λ (equivalence ratio) или AFR (air-fuel ratio). Мультиметр для них бесполезен — нужен сканер с расширенными PID.

Процедура:

1. Прогрейте двигатель до 80–90 °C.
2. Подключите сканер и найдите PID Equivalence Ratio или Lambda Bank1 (на некоторых авто — AFR Bank1). Норма λ≈1,00 (диапазон 0,97–1,03 на холостом ходу).
3. Создайте обогащение (прикройте воздух) — λ должна упасть ниже 1,0. Создайте обеднение (подсос воздуха) — λ должна вырасти выше 1,0. Время отклика ≤1–2 с.
4. Проверьте подогреватель мультиметром (сопротивление 3–20 Ом, питание 12–14 В) — методика та же, что для узкополосного.

Если λ застыла на 1,00 и не реагирует, либо реакция медленнее 3 секунд — датчик изношен. Коды ошибок те же (P0130–P0167), но интерпретация через λ, а не через напряжение.

Диагностика осциллографом

Осциллограф — продвинутый инструмент для оценки формы и времени отклика сигнала. Подключите щуп к сигнальному проводу датчика, запустите запись на холостом ходу. Исправный узкополосный датчик даёт «пилообразную» осциллограмму с крутыми фронтами (переходы &lt,100 мс — данные EPA OBD-II Guidelines, 2023). Вялый датчик покажет пологие переходы, низкую амплитуду (0,3–0,6 В вместо 0,8 В) и увеличенный период колебаний.

Для широкополосных датчиков (AFR-сенсоров) осциллограф покажет токовый сигнал или линейное напряжение, пропорциональное λ. Такие датчики требуют специализированных адаптеров и знания PID-кодов производителя.

Частые причины выхода лямбда-зонда из строя

Понимание причин помогает продлить жизнь нового датчика после замены.

Отравление электродов. Присадки в топливе (свинец, марганец), герметики с силиконом, попадание масла во впуск (изношенные поршневые кольца, забитая вентиляция картера) или охлаждающей жидкости (пробитая прокладка ГБЦ — характерный признак: белый дым из выхлопа) покрывают керамику непроницаемым слоем. Датчик перестаёт «дышать» кислородом и даёт ложные показания.

Перегрев. Пропуски зажигания на одном цилиндре приводят к догоранию топлива в выхлопе — температура резко растёт, керамика трескается. Бедная смесь из-за подсоса воздуха также повышает температуру сгорания, перегревая датчик.

Механические повреждения. Удар о препятствие, попадание воды в раскалённый датчик (форсирование луж), затяжка датчика с чрезмерным моментом (более 60 Н·м — риск трещин) — всё это разрушает хрупкую керамику.

Длительная езда на богатой смеси. Неисправные форсунки, забитый воздушный фильтр, неправильная прошивка ЭБУ. Сажа оседает на датчике и катализаторе, ускоряя их деградацию.

Проблемы с проводкой. Перетёртый провод в месте трения о кузов, окисление контактов в разъёме, плохая масса двигателя (падение напряжения более 0,1 В между минусом АКБ и блоком), выгоревший предохранитель подогревателя. Эти неисправности дают коды ошибок P0135, P0141 (подогреватель) или P0130 (цепь датчика).

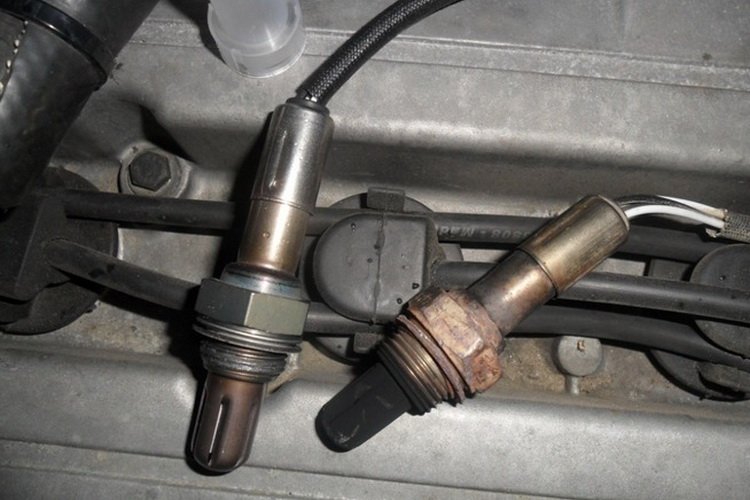

Когда нужна замена лямбда-зонда: результаты диагностики

Замена оправдана, если:

• сопротивление подогревателя выходит за пределы 3–20 Ом (обрыв или короткое замыкание),
• сигнал датчика застыл на 0,45 В (при условии, что это не опорное напряжение от ЭБУ) или колеблется медленнее 0,5 Гц,
• время отклика (фронт подъёма/спада) превышает 1 секунду,
• на керамике видны трещины, сколы или металлические отложения,
• коды ошибок P0133, P0134, P0171, P0174 не исчезают после устранения подсосов и проверки топливной системы.

Перед заменой исключите ложные причины:

• подсос воздуха после ДМРВ (шипение при работающем моторе, рваные патрубки, негерметичная прокладка дросселя),
• утечка выхлопа до датчика (шум, копоть на фланцах),
• плохая масса двигателя (падение напряжения более 0,1 В между минусом АКБ и блоком двигателя),
• неисправность ДМРВ или датчика абсолютного давления (проверьте их отдельно, сравните показания с эталоном).

Выбор датчика. Оригинальные (OEM) датчики дороже, но гарантируют совместимость и ресурс 80–160 тыс. км. Качественные аналоги (Bosch, Denso, NTK) дешевле и надёжны, если подобраны по артикулу или VIN. Универсальные датчики с обрезкой старого разъёма — крайний вариант (требуют пайки, возможны проблемы с проводкой).

После установки:

1. Нанесите антизадирную пасту на резьбу (без силикона!) и затяните датчик моментом 40–50 Н·м (уточняйте в мануале).
2. Сбросьте ошибки через сканер.
3. Обнулите топливные коррекции (STFT/LTFT) — на большинстве авто это делается через меню сканера «Clear Adaptations» или отключением АКБ на 10 минут (с риском сброса радиостанций и часов).
4. Выполните прогрев двигателя до рабочей температуры (5–7 минут на холостом ходу, затем 10–15 минут езды в смешанном режиме).
5. Проверьте график O2S и топливные коррекции. Если STFT/LTFT остались за пределами ±10%, ищите первопричину: давление топлива, производительность форсунок, герметичность впуска и выхлопа.

Частые ошибки диагностики лямбда-зонда

Застывшие 0,45 В принимают за неисправность. На некоторых моделях ЭБУ подаёт опорное напряжение (bias voltage) около 0,45 В на неработающий датчик — это норма. Не спешите менять датчик. Проверьте, колеблется ли напряжение после прогрева и на оборотах 2500.

Игнорируют подсос воздуха. Утечка в выхлопе до датчика или во впускном тракте даёт те же симптомы (бедная смесь, коды P0171/P0174), что и неисправный датчик. Сначала проверьте герметичность дымогенератором или визуально.

Не проверяют массу сигнала. Падение напряжения более 0,05 В между массой датчика и кузовом искажает показания — датчик «врёт», хотя исправен. Зачистите контакты или переподключите массовой провод.

Проверяют холодный датчик. Узкополосный датчик начинает работать при 300–400 °C. Измерения на холодном двигателе дадут застывший сигнал 0,45 В, что не означает неисправность.

Не учитывают тип датчика. Методика мультиметра не работает для широкополосных (AFR) — там нужен сканер с PID λ/AFR.

Меняют датчик, не устранив причину. Новый датчик быстро выйдет из строя, если не устранить переливающие форсунки, забитую вентиляцию картера (масло во впуске) или утечку антифриза (пробой прокладки ГБЦ).
